Abgasführung mit konzentrischem Rohr
B
33
GA-X mit GA-K
Tab. 2 Klassifikation der Abgasführungsarten nach CEN
3

Montage

3.1

Allgemeines

WARNUNG:
Lebensgefahr durch Vergiftung!
Unzureichende Verbrennungsluftzufuhr kann zu gefährlichen Abgas-
austritten führen.
▶ Ausreichende Verbrennungsluftzufuhr sicherstellen.
▶ Be- und Entlüftungsöffnungen in Türen, Fenstern und Wänden nicht
verschließen oder verkleinern.
▶ Ausreichende Verbrennungsluftzufuhr auch bei nachträglich ein-
gebauten Geräten sicherstellen (z. B. Abluftventilatoren,
Dunstabzugshauben oder Klimageräten mit Abluftführung ins Freie).
▶ Bei unzureichender Verbrennungsluftzufuhr: Gerät nicht in Betrieb
nehmen.
▶ Installationsanleitungen des Abgaszubehörs beachten.
▶ Horizontal verlegte Abgasleitung mit 3° Steigung (= 5,2 % oder
5,2 cm pro Meter) in Abgasströmungsrichtung verlegen.
▶ In feuchten Räumen die Verbrennungsluftleitung isolieren.
▶ Prüföffnungen so einbauen, dass sie möglichst leicht zugänglich
sind.
▶ Bei Verwendung von Speichern deren Abmessungen für die Installa-
tion des Abgaszubehörs berücksichtigen.
▶ Vor Montage des Abgaszubehörs:
Dichtungen an den Muffen mit lösungsmittelfreiem Fett (z. B. Centro-
cerin) leicht einfetten.
▶ Bei Montage der Abgas-/Verbrennungsluftleitung Abgaszubehör im-
mer bis zum Anschlag in die Muffen schieben.
Um unbeabsichtigtes Entmuffen des Abgassystems (Lösen der Muffen-
verbindungen) zu verhindern:
▶ Abgassystem im Abstand von maximal 1 Meter und vor und nach je-
dem Bogen entsprechend abstützen und sichern.
3.2 Allgemeines
▶ Installationsanleitungen der Abgaszubehöre beachten.
▶ Horizontal verlegte Abgasleitung mit 3° Steigung (= 5,2 %, entspricht
5,2 cm pro Meter) in Abgasströmungsrichtung verlegen.
▶ Bei Abgasführungsart C53/C53x: Gegebenenfalls Verbrennungsluft-
leitung isolieren, um Kondensatbildung auf der Außenseite zu verhin-
dern.
▶ Prüf- und Reinigungsöffnungen so einbauen, dass sie möglichst
leicht zugänglich sind.
Logano plus – 6720862202 (2017/05)
GA-X mit LAS-K
▶ Bei Verwendung von Speichern deren Abmessungen für die Installa-
tion des Abgaszubehörs berücksichtigen.
▶ Bei waagrechten Längen der Abgasleitung >1 m: Bauseits Halterun-
gen vorsehen, um einen last- und spannungsfreien Anschluss an den
Kessel zu gewährleisten.
Bei außen liegender Installation darf die Höhe über der letzten Halterung
nicht mehr als 1,5 m betragen.
3.2.1 Montage des Abgaszubehörs
VORSICHT:
Verletzungsgefahr durch scharfe Kanten und Grate!
▶ Schutzhandschuhe tragen.
Rohre ablängen
VORSICHT:
Verletzungsgefahr durch scharfe Kanten und Grate!
▶ Schutzhandschuhe tragen.
▶ Bei konzentrischen Rohren das Innenrohr aus dem Außenrohr her-
ausziehen.
▶ Rohre auf die benötigte Länge x rechtwinklig kürzen. Bei konzentri-
schen Rohren Abgas- und Zuluftrohr auf gleiche Länge kürzen.

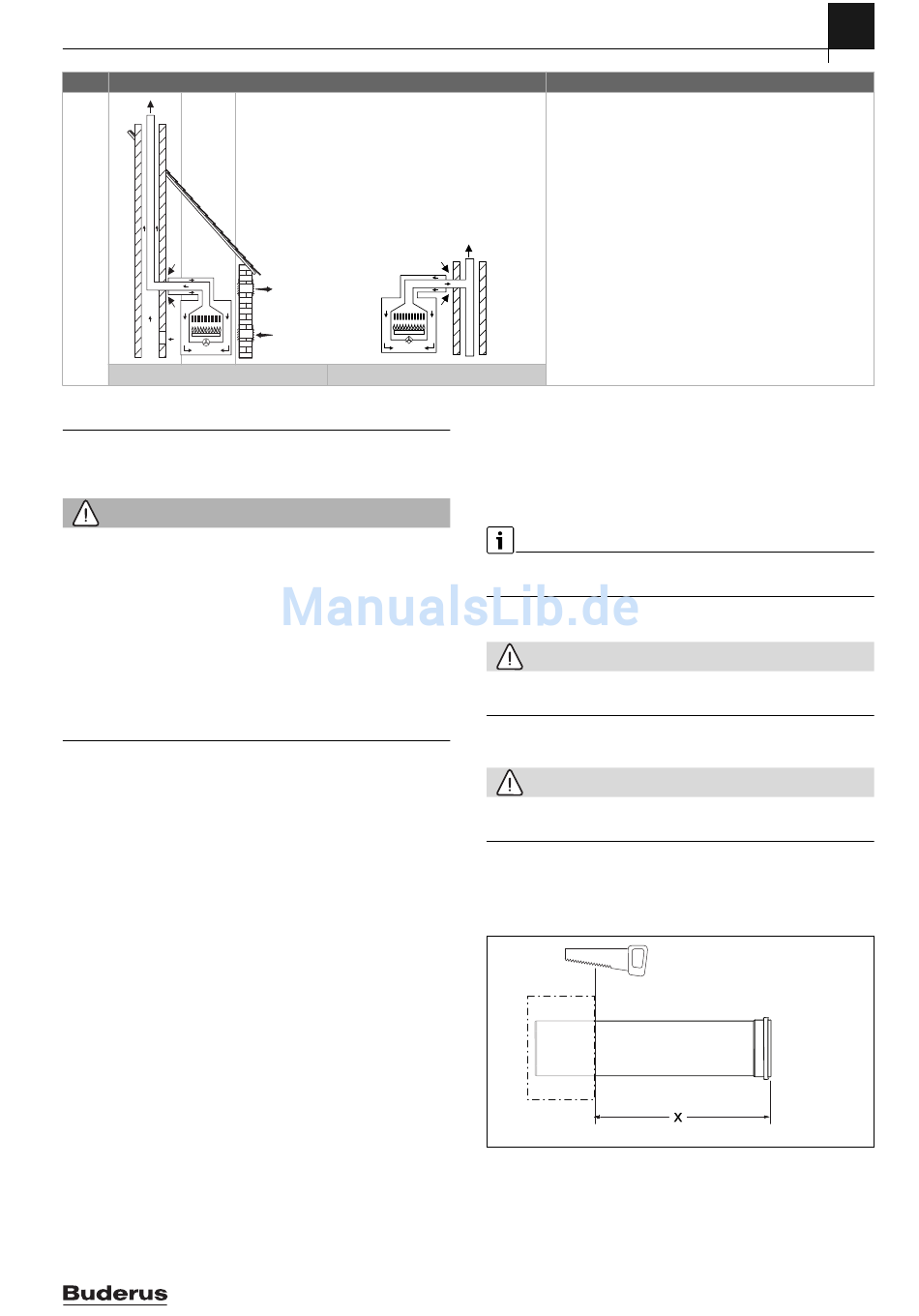

Bild 1 Rohre ablängen
▶ Schnittkanten sorgfältig entgraten.
Wir empfehlen, die Schnittkanten mit einem handelsüblichen Lack-
stift zu lackieren.
▶ Abgas- und Zuluftrohr wieder zusammen stecken.
Montage
Abgasführung mit Getrenntrohr
–
0010008125-001
3
