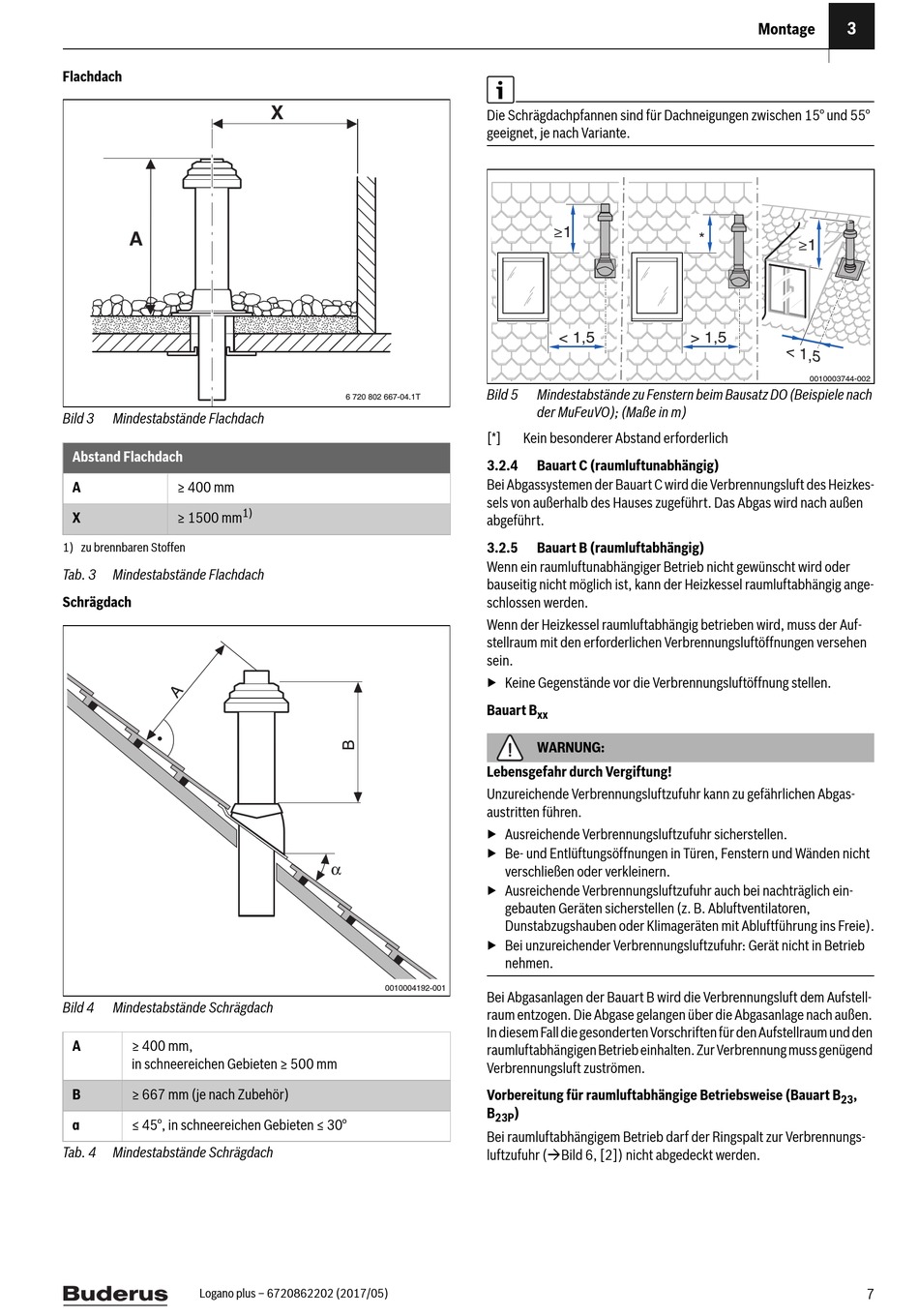

Flachdach
A
Bild 3 Mindestabstände Flachdach
Abstand Flachdach
A ≥ 400 mm
X ≥ 1500 mm
1) zu brennbaren Stoffen
Tab. 3 Mindestabstände Flachdach
Schrägdach
Bild 4 Mindestabstände Schrägdach
A ≥ 400 mm,
in schneereichen Gebieten ≥ 500 mm
B ≥ 667 mm (je nach Zubehör)
α ≤ 45°, in schneereichen Gebieten ≤ 30°
Tab. 4 Mindestabstände Schrägdach
Logano plus – 6720862202 (2017/05)
X
6 720 802 667-04.1T
1)
0010004192-001
Die Schrägdachpfannen sind für Dachneigungen zwischen 15° und 55°
geeignet, je nach Variante.
≥1
< 1,5
Bild 5 Mindestabstände zu Fenstern beim Bausatz DO (Beispiele nach
der MuFeuVO); (Maße in m)
[*] Kein besonderer Abstand erforderlich
3.2.4 Bauart C (raumluftunabhängig)
Bei Abgassystemen der Bauart C wird die Verbrennungsluft des Heizkes-
sels von außerhalb des Hauses zugeführt. Das Abgas wird nach außen
abgeführt.
3.2.5 Bauart B (raumluftabhängig)
Wenn ein raumluftunabhängiger Betrieb nicht gewünscht wird oder
bauseitig nicht möglich ist, kann der Heizkessel raumluftabhängig ange-
schlossen werden.
Wenn der Heizkessel raumluftabhängig betrieben wird, muss der Auf-
stellraum mit den erforderlichen Verbrennungsluftöffnungen versehen
sein.
▶ Keine Gegenstände vor die Verbrennungsluftöffnung stellen.
Bauart B
xx
WARNUNG:
Lebensgefahr durch Vergiftung!
Unzureichende Verbrennungsluftzufuhr kann zu gefährlichen Abgas-
austritten führen.
▶ Ausreichende Verbrennungsluftzufuhr sicherstellen.
▶ Be- und Entlüftungsöffnungen in Türen, Fenstern und Wänden nicht
verschließen oder verkleinern.
▶ Ausreichende Verbrennungsluftzufuhr auch bei nachträglich ein-
gebauten Geräten sicherstellen (z. B. Abluftventilatoren,
Dunstabzugshauben oder Klimageräten mit Abluftführung ins Freie).
▶ Bei unzureichender Verbrennungsluftzufuhr: Gerät nicht in Betrieb
nehmen.
Bei Abgasanlagen der Bauart B wird die Verbrennungsluft dem Aufstell-
raum entzogen. Die Abgase gelangen über die Abgasanlage nach außen.
In diesem Fall die gesonderten Vorschriften für den Aufstellraum und den
raumluftabhängigen Betrieb einhalten. Zur Verbrennung muss genügend
Verbrennungsluft zuströmen.
Vorbereitung für raumluftabhängige Betriebsweise (Bauart B
B )
23P
Bei raumluftabhängigem Betrieb darf der Ringspalt zur Verbrennungs-
luftzufuhr (Bild 6, [2]) nicht abgedeckt werden.
3
Montage
*
≥1
> 1,5
0010003744-002
,
