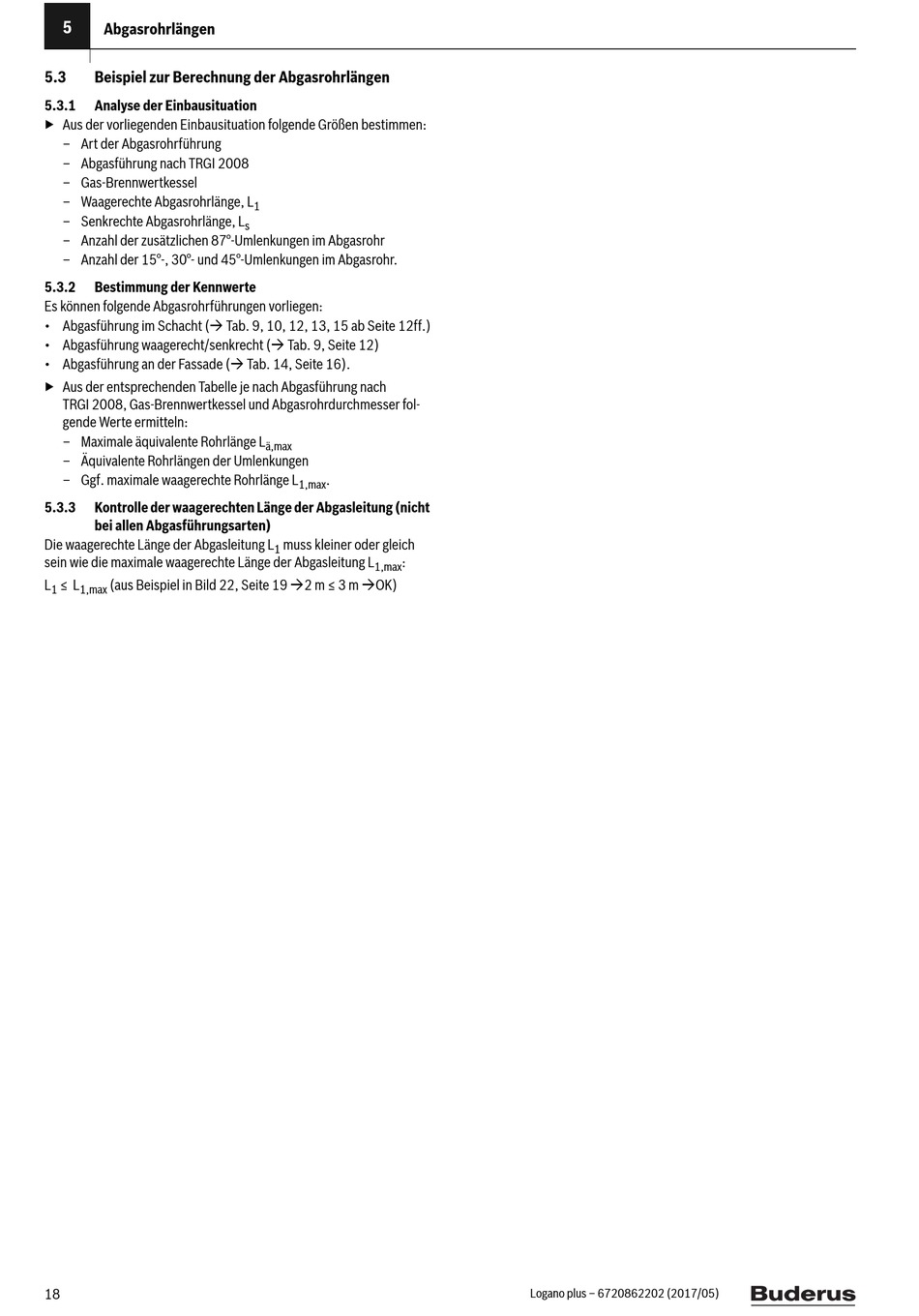

5
Abgasrohrlängen
5.3 Beispiel zur Berechnung der Abgasrohrlängen
5.3.1

Analyse der Einbausituation

▶ Aus der vorliegenden Einbausituation folgende Größen bestimmen:
– Art der Abgasrohrführung
– Abgasführung nach TRGI 2008
– Gas-Brennwertkessel
– Waagerechte Abgasrohrlänge, L
– Senkrechte Abgasrohrlänge, L
– Anzahl der zusätzlichen 87°-Umlenkungen im Abgasrohr
– Anzahl der 15°-, 30°- und 45°-Umlenkungen im Abgasrohr.
5.3.2

Bestimmung der Kennwerte

Es können folgende Abgasrohrführungen vorliegen:
• Abgasführung im Schacht ( Tab. 9, 10, 12, 13, 15 ab Seite 12ff.)
• Abgasführung waagerecht/senkrecht ( Tab. 9, Seite 12)
• Abgasführung an der Fassade ( Tab. 14, Seite 16).
▶ Aus der entsprechenden Tabelle je nach Abgasführung nach
TRGI 2008, Gas-Brennwertkessel und Abgasrohrdurchmesser fol-
gende Werte ermitteln:
– Maximale äquivalente Rohrlänge L
– Äquivalente Rohrlängen der Umlenkungen
– Ggf. maximale waagerechte Rohrlänge L
5.3.3 Kontrolle der waagerechten Länge der Abgasleitung (nicht
bei allen Abgasführungsarten)
Die waagerechte Länge der Abgasleitung L
sein wie die maximale waagerechte Länge der Abgasleitung L
(aus Beispiel in Bild 22, Seite 19 2 m ≤ 3 m OK)
L ≤ L
1 1,max
18
1
s
ä,max
.
1,max
muss kleiner oder gleich
1
:
1,max
Logano plus – 6720862202 (2017/05)
