4.2 Installation

4.2.1 Wichtige Hinweise

WARNUNG!
Bei Warmwassertemperaturen >60 °C besteht
Verbrühungsgefahr. Diese können bei Solarenergie-
nutzung vorkommen, wenn der Legionellenschutz
aktiviert oder die Warmwasser-Solltemperatur >60 °C
eingestellt ist.
Verbrühschutz (siehe Kapitel 3.3.4 „Verbrüh-
schutz") einbauen.
VORSICHT!
Wird der Warmwasserspeicher an ein Heizsystem
angeschlossen, in dem Rohrleitungen oder
Heizkörper aus Stahl oder nicht diffusionsdichte
Fußbodenheizungsrohre eingesetzt sind, können
Schlamm und Späne in den Warmwasserspeicher
gelangen und zu Verstopfungen, lokalen Überhit-
zungen oder Korrosionsschäden führen.
Zuleitungen vor Befüllen des Wärmetauschers
spülen.
Wärmeverteilungsnetz spülen (bei bestehendem
Heizsystem).
Schmutzfilter oder Schlammfang in den Heizungs-
rücklauf einbauen (siehe Kapitel 3.3.3).
VORSICHT!
Wird am Wärmetauscher zur Drucksolar-Speicher-
ladung (Bild 4-5 / Bild 4-7, Pos.8+9) ein externes
Heizgerät (z. B. Drucksolaranlage, Holzkessel)
angeschlossen, kann durch eine zu hohe Vorlauftem-
peratur der ROTEX Sanicube / HybridCube
beschädigt oder zerstört werden.
Die Vorlauftemperatur des externen Heizgeräts
auf max. 95 °C begrenzen.
Für Trinkwasserleitungen die Bestimmungen der EN 806
und der EN 1717 beachten.
Position und Dimension den Anschlüssen dem Bild 4-4 bis
Bild 4-7 entnehmen.
Kaltwasseranschlussdruck prüfen (maximal 6 bar).
– Bei höheren Drücken in der Trinkwasserleitung ist ein
Druckminderer einzubauen.
Anschluss der Abblaseleitung am Sicherheits-Überdruck-
ventil und am Anschluss des Membranausdehnungsgefäßes
gemäß EN 12828 ausführen.
Anzugsdrehmomente beachten (siehe Kapitel 8.3
„Anzugsdrehmomente").
Schäden durch Ablagerungen und Korrosion vermeiden: Zur
Vermeidung von Korrosionsprodukten und Ablagerungen die
einschlägigen Regeln der Technik beachten.
Bei Befüll- und Ergänzungswasser mit hoher Gesamthärte
(>3 mmol/l - Summe der Kalzium- und Magnesium-Konzentra-
tionen, berechnet als Kalziumkarbonat) sind Maßnahmen zur
Entsalzung, Enthärtung oder Härtestabilisierung notwendig.
FA ROTEX SC / SCS / HYC - 02/2013
4 x Aufstellung und Installation
Um, bei abgestellter Heizungspumpe und in Zeiten
ohne Trinkwasserentnahme, Wärmeverluste über die
Anschlussleitungen zu verhindern (Schwerkraftzirkula-
tion), sollten Zirkulationsbremsen (siehe Kapitel
3.3.2) in die Anschlüsse des ROTEX Warmwasserspei-
chers eingebaut werden.
4.2.2 Anschlussübersicht

Sanicube (SC) / Sanicube Solaris (SCS)

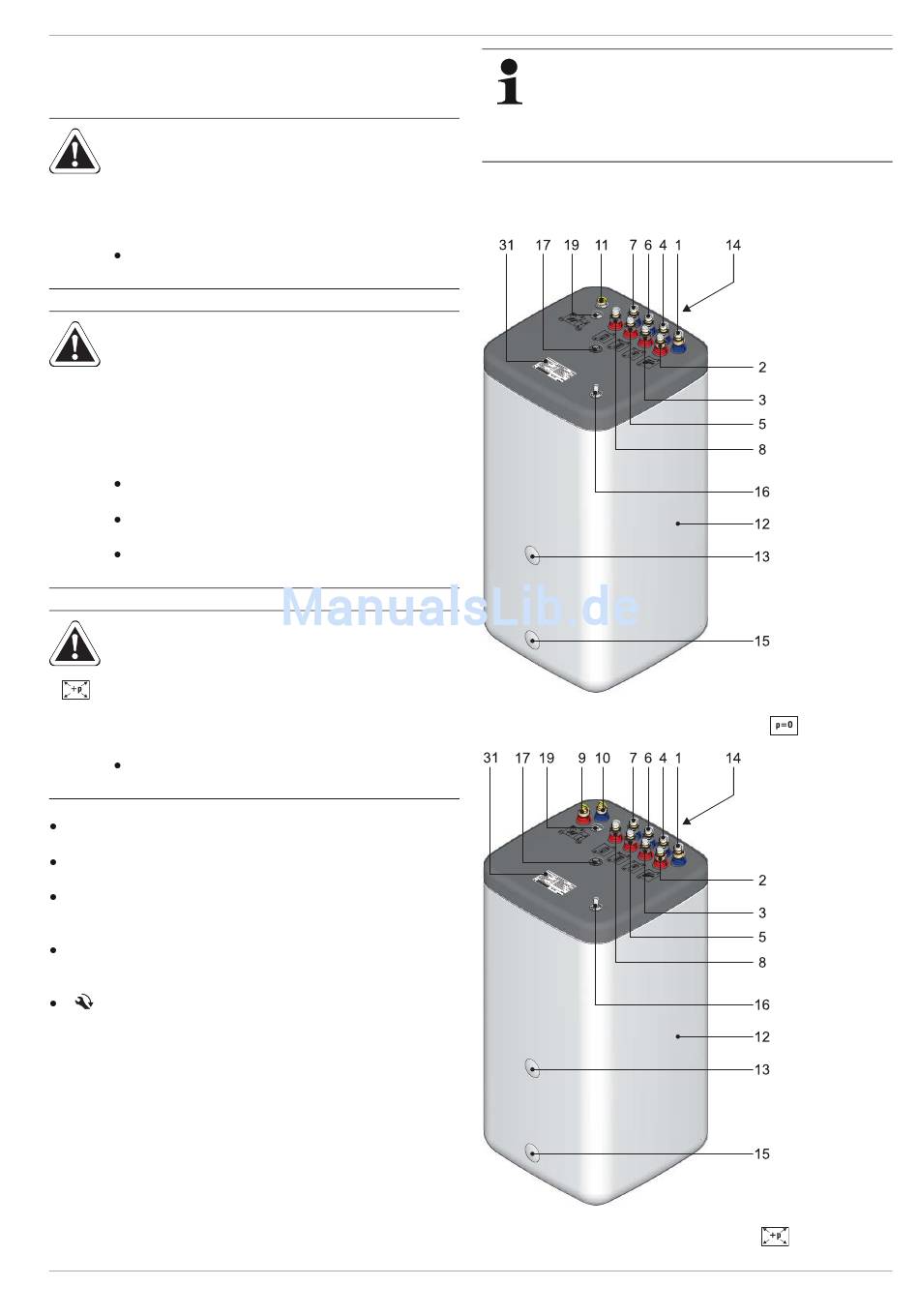

Bild 4-4 Äußere Anschlüsse Warmwasserspeicher
(dargestellt am Typ SCS 538/16/16-DB
Bild 4-5 Äußere Anschlüsse Warmwasserspeicher
(dargestellt am Typ SCS 538/16/16-P
)
)
