4.2.3 Hydraulische Anbindung

1. Nur bei Anbindung eines HybridCube Warmwasserspeichers
an eine ROTEX Wärmepumpe:
Zur ROTEX Wärmepumpe passendes Speicher-
Anschlussset "E-PAC" auf den HybridCube Warmwasser-
speicher montieren (siehe die jeweilige mitgelieferte
Installations- und Bedienungsanleitung des Speicher-
Anschlusssets).
2. Bei Verwendung von Zirkulationsbremsen, diese in die
Rohranschlüsse am ROTEX Sanicube / HybridCube
einbauen.
3. Ablaufschlauch mit dem Anschluss des Sicherheitsüberlaufs
(Bild 4-4 bis Bild 4-7, Pos.14) am Warmwasserspeicher
verbinden.
– Transparenten Ablaufschlauch verwenden (austretendes
Wasser muss sichtbar sein).
– Ablaufschlauch an eine ausreichend dimensionierte
Abwasserinstallation anschließen.
– Ablauf darf nicht verschließbar sein.

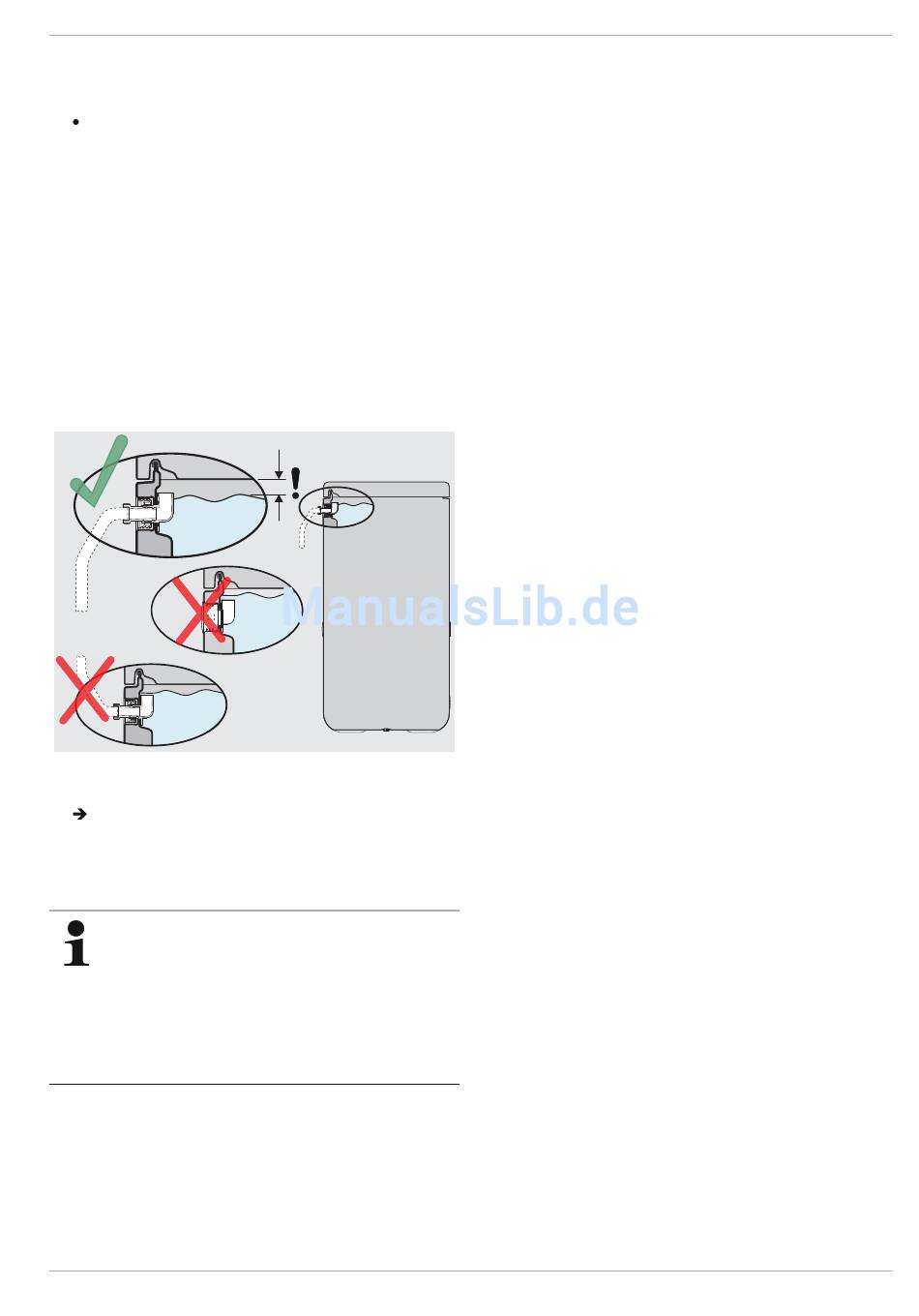

Bild 4-8 Montage Ablaufschlauch am Sicherheitsüberlauf
4. Wasserdruck am Kaltwasseranschluss prüfen (<6 bar).
Bei höheren Drücken in der Trinkwasserleitung Druckmin-
derer einbauen und Wasserdruck auf <6 bar begrenzen.
5. Anschluss des Kaltwasserzuflusses an den
Warmwasserspeicher (Bild 4-4 bis Bild 4-7, Pos.1)
herstellen.
Um bei schlechter Wasserqualität den Edelstahl-Well-
rohr-Wärmetauscher zur Trinkwassererwärmung spü-
len zu können, am Kaltwasseranschluss und am
Warmwasseranschluss des Speichers, jeweils eine
Entnahmemöglichkeit installieren (T-Stück mit Zapf-
hahn).
Ab einem Härtegrad von >3 mmol/l wird empfohlen, im
Kaltwasseranschluss zusätzlich einen rückspülbaren
Schmutzwasserfilter einzubauen.
6. Anschlüsse zum Warmwasserverteilnetz herstellen (Bild 4-4
bis Bild 4-7, Pos.2).
FA ROTEX SC / SCS / HYC - 02/2013
4 x Aufstellung und Installation
7. Anschlüsse zum Heizungskreislauf herstellen.
– Sanicube: Beim heizungsseitigen Anschluss des Warm-
wasserspeichers ist unbedingt auf eine fachgerechte Ent-
lüftung der Speicherladeleitungen zu achten (z. B. Ver-
wenden von Automatikentlüftern auf den Anschlüssen
Pos.3 bis 6, Bild 4-4 / Bild 4-5).
– HybridCube: Der heizungsseitige Anschluss des Warm-
wasserspeichers muss nach Vorgabe der Installations-
und Bedienungsanleitung des jeweiligen Speicher-
Anschlusssets (E-PAC) erfolgen. Auf eine fachgerechte
Entlüftung der Speicherladeleitungen ist zu achten.
8. Anschlüsse zum Wärmeerzeuger herstellen.
– Sanicube: Anschlüsse entsprechend dem passenden
Anlagenschema (Kapitel 6.1 „Anschlussschemen") zum
Wärmerzeuger herstellen.
– HybridCube: In Verbindung mit einer ROTEX Wärme-
pumpe, muss der heizungsseitige Anschluss des Warm-
wasserspeichers nach den Vorgaben der Installations-
und Bedienungsanleitung des jeweiligen Speicher-
Anschlusssets (E-PAC) erfolgen.
– Bei bivalenter Befeuerung sind die Anschlüsse gemäß
den Anschlussschemen in den Installations- und Bedie-
nungsanleitungen der jeweiligen Regelungen auszufüh-
ren.
– Optional: Anschlüsse zum Solarsystem herstellen (siehe
Solar Installations- und Wartungsanleitung).
9. Warmwasserrohrleitungen sorgfältig gegen Wärmeverluste
wärmedämmen. Die Wärmeisolierung entsprechend den
länderspezifischen Vorschriften ausführen. ROTEX empfiehlt
eine Dämmstärke von mindestens 20 mm.
4.2.4 Zusammenschluss mehrerer
Warmwasserspeicher
Wenn die Wärmeleistung eines einzelnen ROTEX Warmwasser-
speichers nicht ausreicht, können auch mehrere Sanicube /
HybridCube modular zusammengeschlossen werden.
Dabei werden sowohl die Edelstahlwärmetauscher für die
Nachheizung als auch die Warmwasserwärmetauscher, nach
dem Tichelmann-Prinzip parallel zusammengeschlossen
(Kapitel 6 „Hydraulische Anbindung").
Bei saisonal variierendem Bedarf können diese einzelnen
Einheiten zu- und abgeschaltet werden. So wird die Gesamt-
Warmwasserleistung manuell dem tatsächlichen Bedarf
angepasst.
Im Kapitel 8.2 „Leistungsdiagramme" ist ersichtlich, welche
Leistungskennzahlen bei der Parallelschaltung mehrerer ROTEX
Sanicube / HybridCube erreicht werden können.
