6. Elektrische Verkabelung am Netzanschluss und an der
Klemmleiste K1 des Elektroheizstabs (Bild 4-10) und am
Netzanschluss der Hausinstallation anschließen (
Kapitel 8.3).
– EHS/500/5 + EHS/500/6: Bild 4-11 bzw. Bild 4-12
Auf richtige Polung achten.
Lieferzustand ist „Anschlussvariante I". Für die
Anschlussvarianten II + III müssen die Verdrahtung an
der Klemmleiste K2 und die Brückenpositionen ange-
passt werden.
K1
Klemmleiste (externe Anschlüsse)
K2
Klemmleiste (interne Anschlüsse)
STB Sicherheitstemperaturbegrenzer
TR
Temperaturregler (nur EHS/500/5 und EHS/500/6)

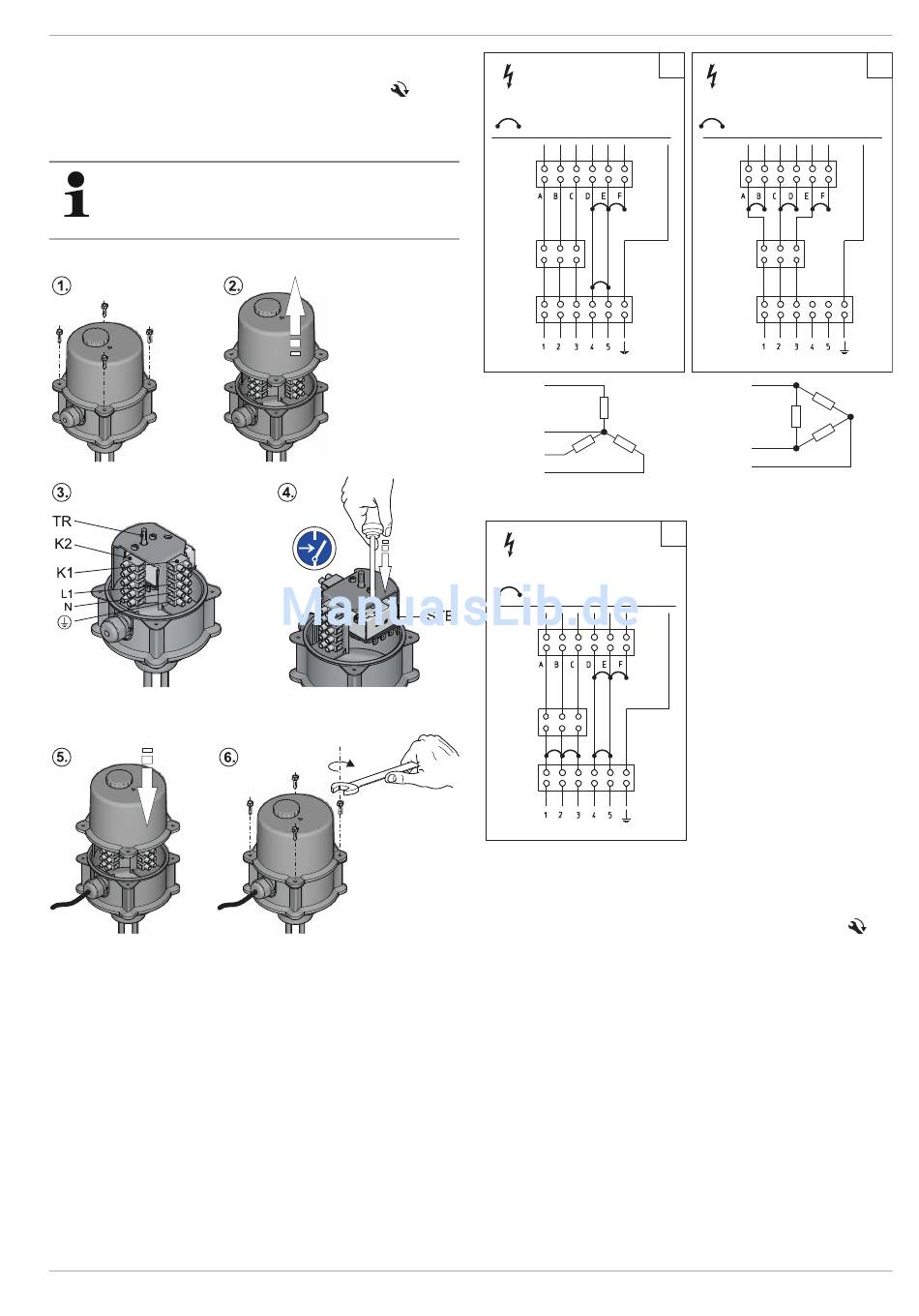

Bild 4-10 Reglereinheit Elektroheizstab
FA ROTEX SC / SCS / HYC - 02/2013
4
x
Aufstellung und Installation
3 ~400V / 50Hz
siehe
6000 W
D+E+F, 4+5
K2
TR/STB
K1
L1 L2 L3 N
L1
N
L2
L3
Bild 4-11 Anschlussbelegung EHS/500/5 und EHS/500/6 - Variante 1+2
1 ~230V / 50Hz
6000 W
D+E+F, 1+2+3, 4+5
K2
TR/STB
K1
L1
Bild 4-12 Anschlussbelegung EHS/500/5 und EHS/500/6 - Variante 3
7. Kappe mit Regelknopf auf den Elektroheizstab stecken. Auf
richtigen Sitz des Regelknopfes achten.
8. Schrauben der Kappe Elektroheizstab hineindrehen (
siehe Kapitel 8.3).
9. Stromversorgung für den Verteilerkasten der Hausinstallation
wieder herstellen.
BO3s
Der Anschluss des Elektroheizstabs (Booster-Heater) ist nur in
Verbindung mit einer ROTEX Wärmepumpe möglich. Der Einbau
ist gemäß den dazugehörigen Installations- und Bedienungsan-
leitungen der ROTEX Wärmepumpe und des jeweiligen
Speicher-Anschlusssets (E-PAC) durchzuführen.
I
3 ~230V / 50Hz
6000 W
A+B, C+D, E+F
K2
TR/STB
K1
L1 L2 L3
L1
L2
L3
III
N
II
19
