6 x Hydraulische Anbindung

6.1.3 Sanicube (SC)

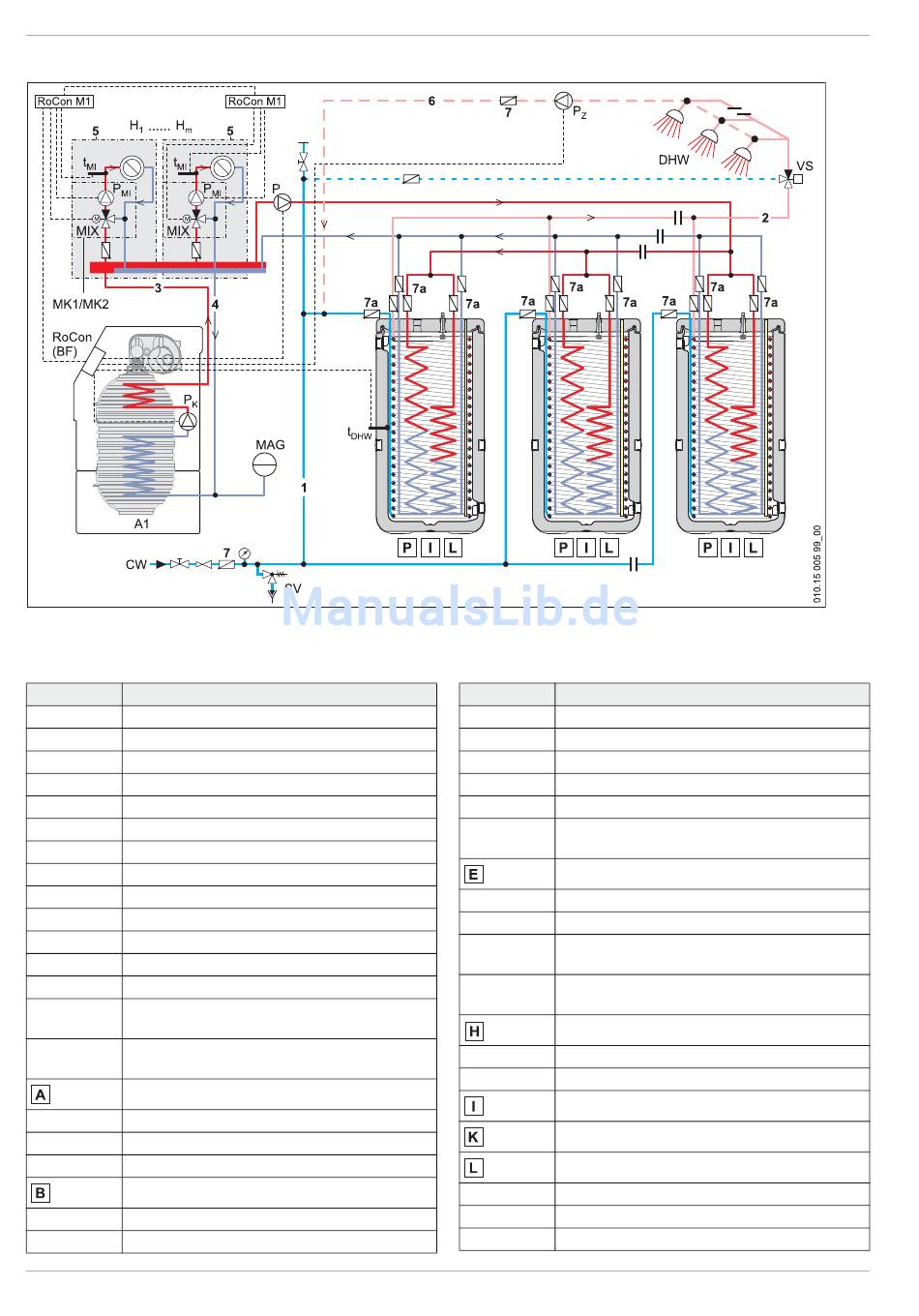

Bild 6-4 Standard-Anschlussschema für die Verbindung mehrerer Warmwasserspeicher (Großanlagen)
(Legende siehe Tab. 6-1)
Kurz-Bez.
1 Kaltwasserverteilnetz
2 Warmwasserverteilnetz
3 Heizung Vorlauf
4 Heizung Rücklauf
5 Mischerkreis
6 Zirkulation
7 Rückschlagklappe, Rückflussverhinderer
7a Zirkulationsbremsen
8 Solarkreis
9 Gasleitung (Kältemittel)
10 Flüssigkeitsleitung (Kältemittel)
3UV1 3-Wege-Umschaltventil (DHW)
3UV2 3-Wege-Umschaltventil (Kühlen)
3-Wege-Umschaltventil (Heizungsunterstüt-
3UV3
zung)
3-Wege-Umschaltventil (Heizungsunterstüt-
3UVB
zung, geregelt)
Warmwasserspeicher HYC 544/19/0-DB
A1 A1 Öl- oder Gas-Brennwertkessel
AGL Ausgleichsleitung
AUX Steuerkabel Kesselanforderung
Warmwasserspeicher HYC 544/32/0-DB
BOH Booster-Heater / Elektroheizstab
BSK Brennersperrkontakt in RPS3
26

Bedeutung

1)
Kurz-Bez.
BV Überströmventil
C Kältemittelverdichter
CON SX Speichererweiterung
CW Kaltwasser
DHW Warmwasser
Solar-Differenztemperaturregelung (in RDS1
DSR1
integriert)
Warmwasserspeicher HYC 544/19/0-P
E Expansionsventil
EP3 Warmwassermodul E-PAC (Heizen/Kühlen)
FlowGuard - Solar Regulierventil mit Durchfluss-
FLG
anzeige
FlowSensor - Solar Durchfluss- und Vorlauftem-
FLS
peraturmessung
Warmwasserspeicher SCS 538/16/0-DB
H H ... H Heizkreise
1, 2 m
HYW Hydraulische Weiche
Warmwasserspeicher SCS 538/16/16-DB
Warmwasserspeicher SCS 538/16/0-P
Warmwasserspeicher SCS 538/16/16-P
MAG Membranausdehnungsgefäß
MIX 3-Wege-Mischer mit Antriebsmotor
MK1 Mischergruppe mit Hocheffizienzpumpe
FA ROTEX SC / SCS / HYC - 02/2013
