4.7. Messertausch des Schneidwerks

Sollte das Schneidwerk zwar korrekt justiert sein (siehe 4.6.), die Folie jedoch nicht ausreichend gut
geschnitten werden, kann es notwendig sein, die Messer des Schneidwerks zu tauschen:

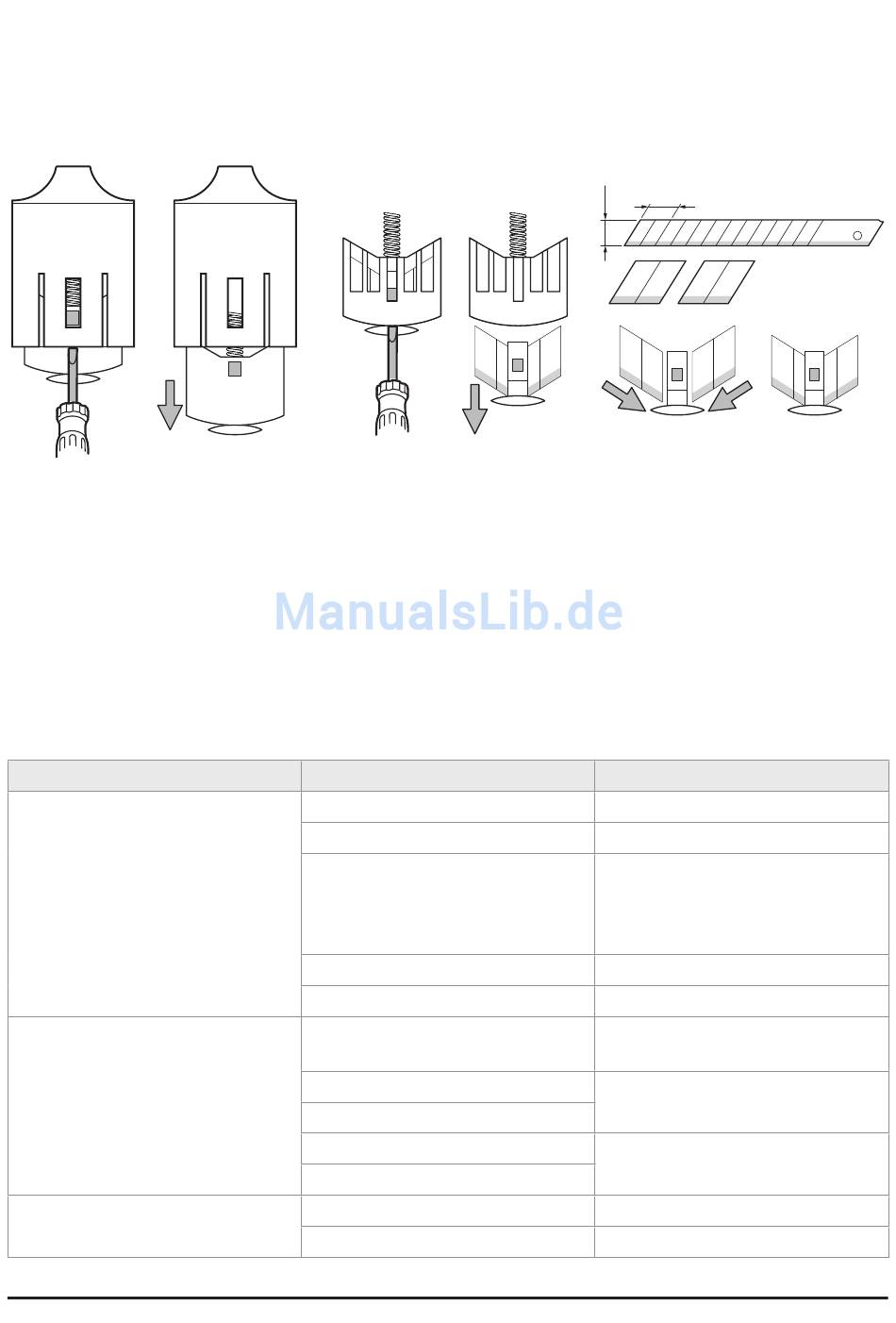

• Beide Montageschrauben ⓰ der Führungsschiene ❾ öffnen und Führungsschiene samt Schneid-
werk abnehmen.
• Schneidwerk ❿ von der Führungsschiene schieben.
• Mit einem kleinen Schlitzschraubendreher die Kunststoffnase des Schneidwerks leicht anheben
und Messerführung heraus ziehen.
• Messerführung wenden und mit einem kleinen Schlitzschraubendreher Messerhalterung aus der
Messerführung ziehen - Achtung Verletzungsgefahr!
• Die Messer sind Bestandteile handelsüblicher 9mm Cuttermesser (Abbrechklingen, Teppichmes-
ser). Einfach die alten Cutterklingen aus der Messerhalterung ziehen.
• Von einer neuen 9mm Cutterklinge zweimal 2 zusammenhängende Klingenteile abbrechen - Soll-
klingenlänge 10mm, Klingenhöhe 9mm - und wie abgebildet in die Halterung einsetzen.
• Der Zusammenbau erfolgt in umgekehrter Reihenfolge - abschließend muss das Schneidwerk
neu justiert werden - siehe 4.6.
4.8. Mögliche Fehler und Lösungen
Fehler
Keine Funktion
Schlechte Verschweißung
Folie wird schlecht geschnitten
Grund
Netzkabel nicht angeschlossen
Fehlende Netzspannung
Schalter von Schweißbalken löst
nicht aus
Schweißdraht unterbrochen
Schweißtransformator defekt
Schweißzeit zu gering
Teflonband verschmutzt
Schweißdraht abgenutzt
Silikongummi verhärtet
Silikongummi abgenutzt
Messer Führungsschiene dejustiert
Klingen abgenutzt
9mm Cutterklinge
ca.10mm
2x 2er
Lösung
Kabel anschließen
Netzspannung herstellen
Bei Schließen des Schweißbalkens
muss man ein „Klick" hören.
Balken fester schließen (nach unten
drücken), bis ein „Klick" zu hören ist.
Schweißdraht warten - siehe 4.5.
Gerät zur Reparatur einsenden
Schweißzeit stufenweise erhöhen -
siehe 3.
Teflonband und Schweißdraht warten
- siehe 4.5.
Silikongummi warten - siehe 4.4.
Schiene justieren - siehe 4.6.
Klingen tauschen - siehe 4.7.
