Überlastzustand - multimatic MD-1000I Betriebsanleitung

MD-1000I / MD-2000I / MD-3000I
5.3 Überlastzustand
Das Arbeitsprinzip der USV in einem Überlastzustand ist wie folgt:

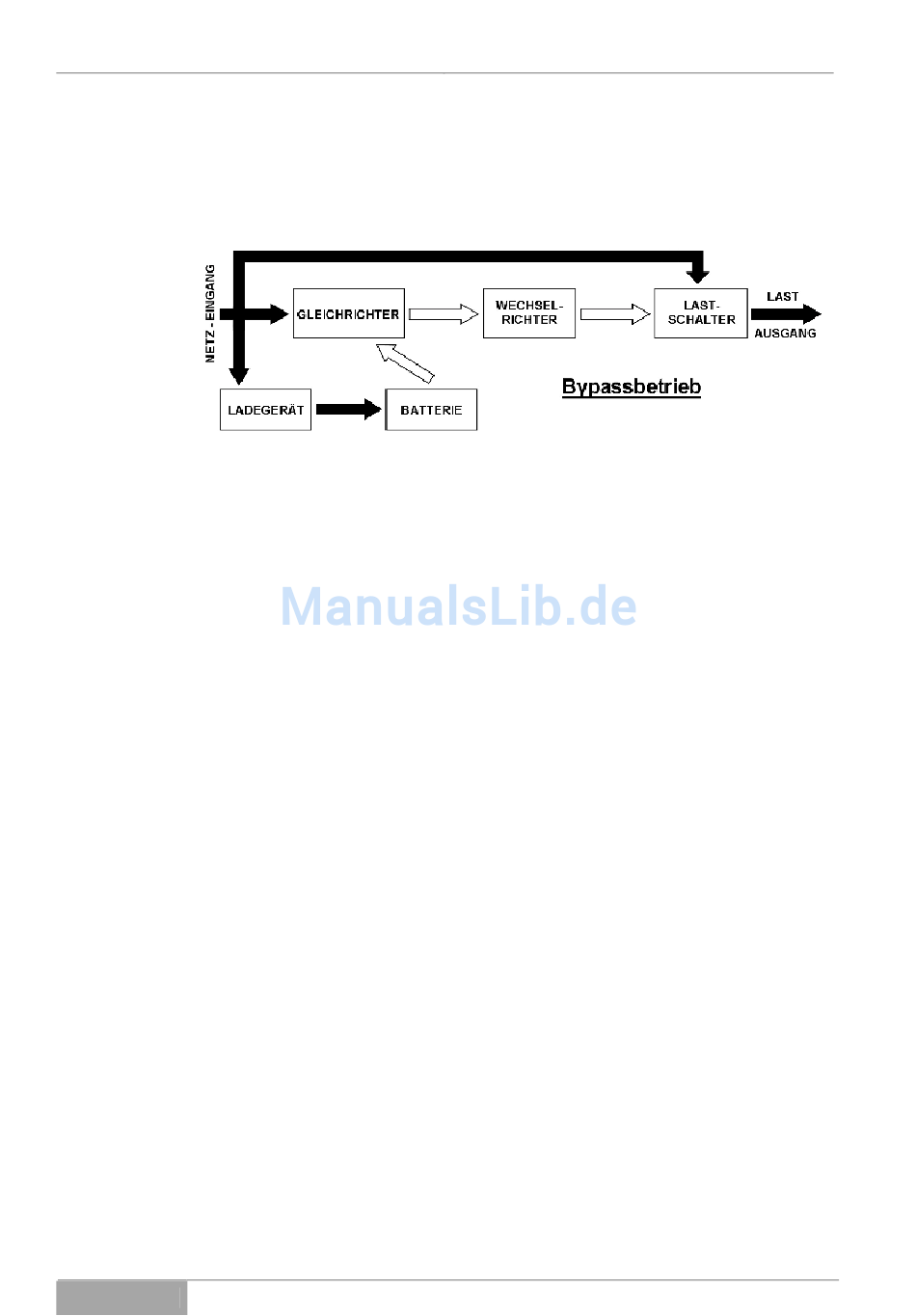

Abb. 5-3 - 1
Allgemein erzeugen moderne Elektronik und IT-Ausrüstungen einen Einschalt-
strom wenn sie eingeschaltet werden. Die Größe dieses Einschaltstromes ist je
nach Ausrüstung unterschiedlich. Manche können 6-mal so hoch wie die be-
messene Kapazität sein, während andere einen unbedeutenden Einschalt-
strom erzeugen.
Die USV besitzt einen Überlastungsschutz, der sie von Einschaltströmen
schützt. Wenn die USV-Last >105~120% ihrer Kapazität aufweist, schaltet sie
innerhalb von 30 Sekunden den Bypass Modus ein, um den Umrichter zu
schützen. Wenn der Überlastungszustand durch ein verringern der Ladungen
zu <105% aufgehoben wird, schaltet die USV automatisch wieder in den Um-
richter Modus um. Wenn die Ladung der USV über 150% steigt, schaltet sich
der Umrichter sofort aus.
Serie MD
Überlastzustand
Systembeschreibung
55
