MD-1000I / MD-2000I / MD-3000I

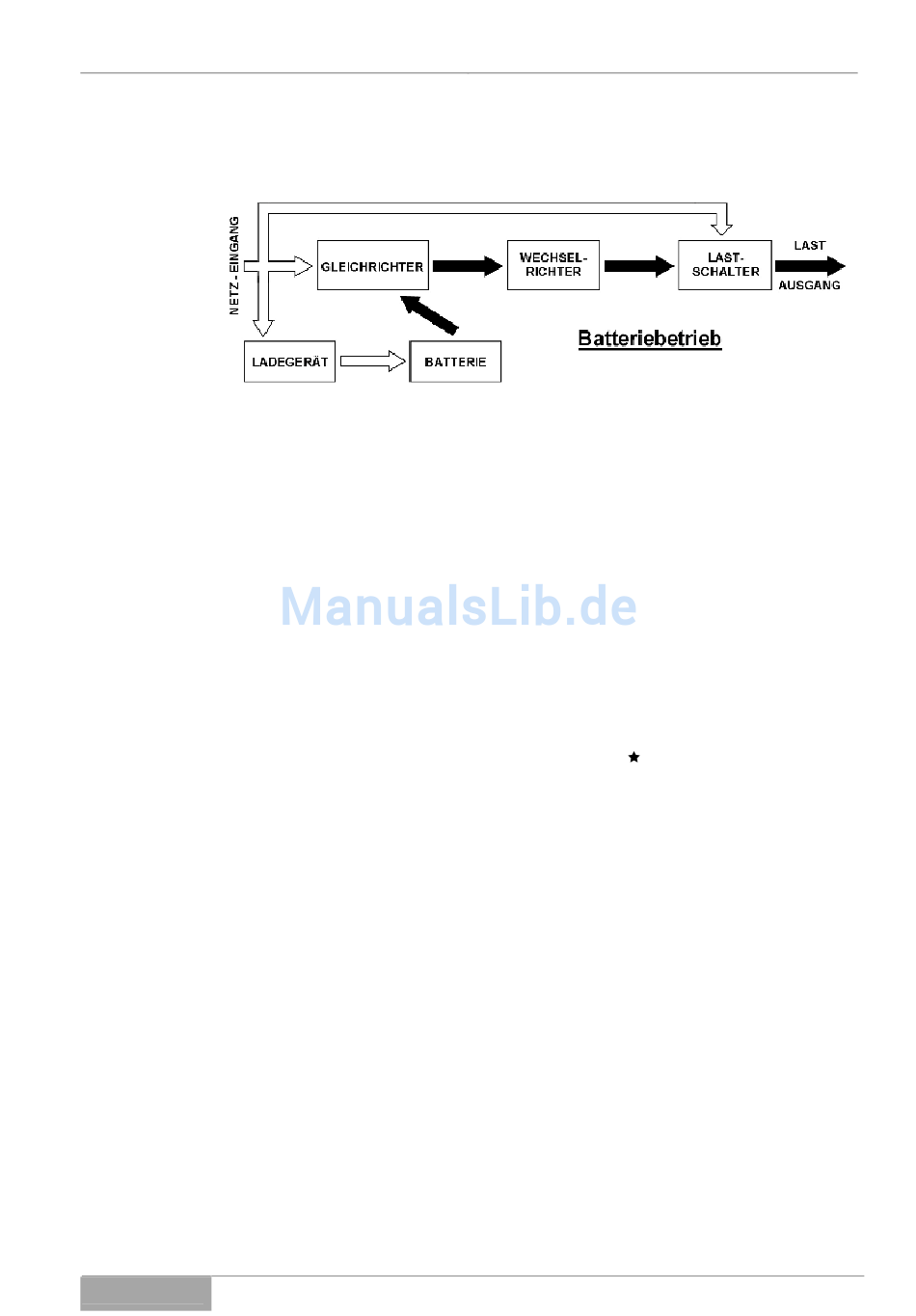

Das Arbeitsprinzip der USV unter anormaler Stromversorgung ist wie folgt:
Abb. 5-2 - 2
Wenn die Stromversorgung anormal ist, richtet die USV die Batterieenergie di-
rekt und automatisch zum Umrichter ohne jegliche Verzögerung und schaltet
das Ladegerät und den AC/DC Stromrichter ab. Der Umrichter wandelt die
Gleichspannung in Wechselspannung um, um die angeschlossenen Verbrau-
cher störungsfrei mit Energie versorgen zu können.
Wenn die Stromversorgung wieder normal ist, öffnet die USV wieder den
AC/DC Stromrichter, schaltet den DC/DC Stromrichter aus und wechselt das
Ladegerät in den Lademodus.
Während einem Stromausfall wird die USV wie in (
Stromversorgung) betrieben. Wenn die Ladekapazität der Batterie zu gering
ist, gibt der Summer einen fortlaufenden Signalton au, bis die Batterie vollstän-
dig abgeschaltet ist. Der Batterie-Tiefentladeschutz der USV schaltet die Batte-
rieversorgung bei einem bestimmten Grenzwert aus, um zu vermeiden dass
die Batterie vollständig entleert wird. Die USV wird automatisch wieder gestar-
tet, wenn die Stromversorgung wieder hergestellt ist.
Serie MD
Anormale Stromversorgung
Systembeschreibung
Abb. 5-2 - 1 Normale
