Inhaltszusammenfassung für Lenz BR 24

  • Seite 1 Betriebsanleitung BR 24...

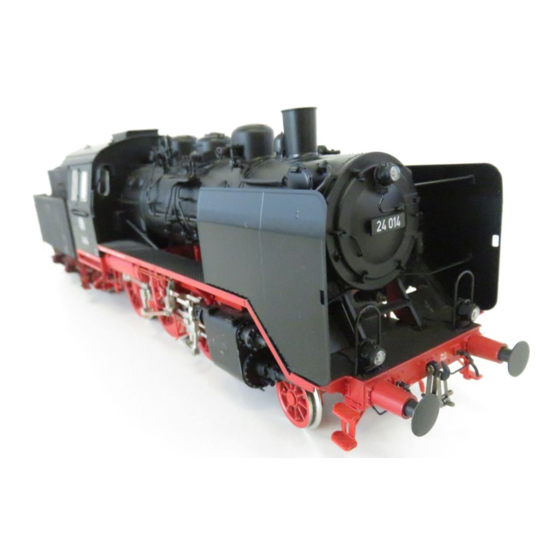

  • Seite 2 Dies ist die gemeinsame Betriebsanleitung für die Modelle der BR 24 (DB-Version, DR-Version): Werkseitig ist die Lok, je nach Modell, auf eine dieser Lokadressen eingestellt: Art.Nr. Modell-Ausführung Adresse 40240-01 BR 24 014, DB Ep. III 40241-01 BR 24 002, DR Ep. III...
  • Seite 3 Liebe Modellbahnerin, lieber Modellbahner Ihr Modell der Lok wurde vor Auslieferung sorgfältig in Funktion und Optik geprüft. Sollten Sie trotzdem einen technischen oder optischen Mangel feststellen, wenden Sie sich bitte an Ihren Fachhändler. Auspacken (und Einpacken) Die Verpackung eines Lokomotivmodells ist eine anspruchsvolle Angelegenheit, soll sie doch dafür sorgen, dass der Transport ohne Schäden erfolgen kann.
  • Seite 4: Das Vorbild

    Das Vorbild Wie die BR 64 gehörte auch die BR 24 zu den Einheitslokomotiven, viele Bauteile und Baugruppen konnten untereinander ausgetauscht werden. Der zusätzliche Tender erlaubte mehr Kohle- und Wasservorräte mit zu führen, so dass sie gerne auf den langen und flachen Nebenstrecken des Nordens eingesetzt wurde, vor dem Krieg besonders in West- und Ostpreußen.
  • Seite 5 Bei Betrieb mit Lenz-Digital stehen zusätzlich diese Funktionen zur Verfügung: ermöglicht gleichmäßigen, ruckfreien Lauf und besonders gute Langsamfahreigenschaften. Lastregelung z.B. Adresse der Lok und Anfahr- und Bremsverzögerung. Viele weitere Eigenschaften können einstellbare Parameter eingestellt werden, ausführliche Informationen dazu finden Sie in der „Information Spur 0 Decoder“, die Sie von unserer Webseite herunterladen können: www.download.spur0.de...
  • Seite 6: Verwendungsbereich

    Kriterien entspricht. Die fernbedienbare automatische Kupplung Die automatische Kupplung wurde für das Lenz Spur 0 - Programm neu entwickelt. Die Entwicklungsziele waren hoch gesteckt: Die Kupplung soll einerseits ein kulissengeführtes Kurzkuppeln, andererseits aber auch ein Ankuppeln im Gleisbogen ermöglichen. Als Lösung ergab sich eine Kupplung mit „doppeltem Fallhaken“. Die Grafiken unten zeigen die Kupplungsphasen: Sie können mit dieser Kupplung sogar in Gleisbögen (bis zu einem Radius von 800mm) einkuppeln und Wagen so aus einem Gleisbogen...
  • Seite 7: Konventioneller Betrieb (Analogbetrieb)

    Konventioneller Betrieb (Analogbetrieb) Der verwendete Hochleistungsmotor und das besonders leicht laufende Getriebe ermöglichen das Anfahren der Lokomotive bereits ab einer Spannung am Gleis von ca. 2 Volt. Die Beleuchtung der Lok ist ab einer Spannung von ca. 4 Volt konstant. Es kann also sein, dass die Lok bereits fährt, bevor die Lampen leuchten.
  • Seite 8 F4: Pfeife Wird Funktion 4 aktiviert, ertönt die Pfeife der BR 24. Der Ton ist so lange zu hören, wie die Funktion aktiv ist. Wir empfehlen deshalb, diese Funktion an der Digitalsteuerung auf „Momentbetrieb“ einzustellen. Siehe auch Hinweis auf Seite 11.
  • Seite 9 F5: Rangierlicht und Rangiergang Bei aktiver Funktion 5 sind sowohl der Rangiergang als auch das Rangierlicht eingeschaltet. Der Rangiergang verringert die Geschwindigkeit der Lok um ca. die Hälfte, Rangierbewegungen können also besonders feinfühlig durchgeführt werden. Rangierlicht bedeutet, dass sowohl die vorderen als auch die hinteren Lampen unabhängig von der Fahrtrichtung eingeschaltet sind.
  • Seite 10: Zuordnung Der Digitalfunktionen Zu Beleuchtung Und Kupplung

    Zuordnung der Digitalfunktionen zu Beleuchtung und Kupplung Für jede Funktion der Lok gibt es eine CV. Der Wert, den Sie in diese CV einschreiben, bestimmt die Digitalfunktion zum Ein- und Ausschalten der Funktion der Lok. Der Wertebereich ist 0 - 28 entsprechend den Digitalfunktionen 0 - 28. Funktion der Lok ab Werk Funktion Beleuchtung vorne...
  • Seite 11: Änderung Der Helligkeit Der Beleuchtung

    Änderung der Helligkeit der Beleuchtung Der Wert in der zugeordneten CV bestimmt die Helligkeit der Beleuchtung. Der Wert „0“ entspricht „aus“, der Wert 255 „maximale Helligkeit“. Funktion der Lok ab Werk Weißes Licht (vorne und hinten gemeinsam) Führerstandsbeleuchtung Änderung der Lautstärke Die Lautstärke des Sounds können Sie in der ändern.
  • Seite 12 Die Lok ist mit der RailCom Funktion ausgerüstet. Das Modell sendet während der Fahrt die Lokadresse von der Lok über das Gleis zurück. Die gesendeten Informationen können z.B. von einer Adressanzeige LRC120 (Digital plus by Lenz ) empfangen und angezeigt werden.
  • Seite 13: Ausführliche Informationen

    ABC = einfacher Signalhalt und Langsamfahrt Punktgenaues Halten vor Signalen durch die innovative ABC (Automatic Braking Control)-Technik - natürlich auch für Wendezüge. Mit Hilfe der Digital plus ABC-Module erkennt der Lokdecoder drei verschiedene Signalzustände: „Fahrt frei“, „Halt“, „Langsamfahrt“ und verhält sich entsprechend: Durchfahrt, Anhalten (mit einstellbarem Bremsweg), Bremsen auf die im Decoder gespeicherte Langsamfahrge- schwindigkeit.
  • Seite 14 Für Ihre Notizen...
  • Seite 15 Für Ihre Notizen...
  • Seite 16: Wichtige Hinweise

    Gebrauch, Nichtbeachtung dieser Gebrauchsanweisung, Betrieb mit nicht für Modellbahnen zugelassenen, umgebauten oder schadhaften Transformatoren bzw. sonstigen elektrischen Geräten, eigenmächtigen Eingriff, Gewalteinwirkung, Überhitzung, Feuchtigkeitseinwirkung u.ä. ist ausgeschlossen; außerdem erlischt der Gewährleistungsanspruch. Diese Betriebsanleitung für späteren Gebrauch aufbewahren! Lenz Elektronik GmbH Vogelsang 14 D-35398 Gießen Hotline: ++ (0) 64 03 / 9 00 133 Telefax: ++ (0) 64 03 / 9 00 155 E-Mail: info@spur0.de...

Diese Anleitung auch für:

40240-0140241-01
