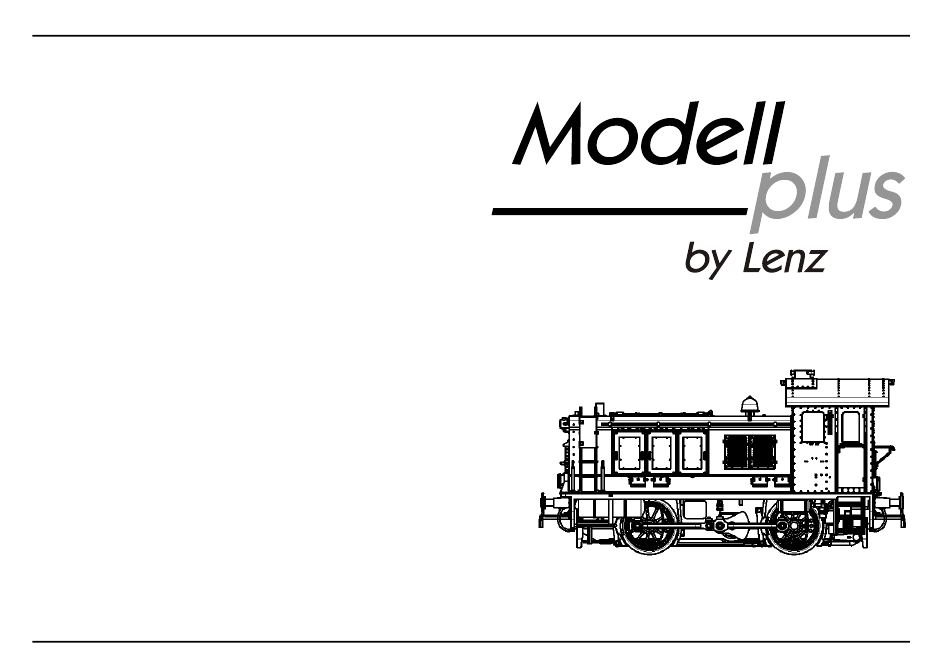

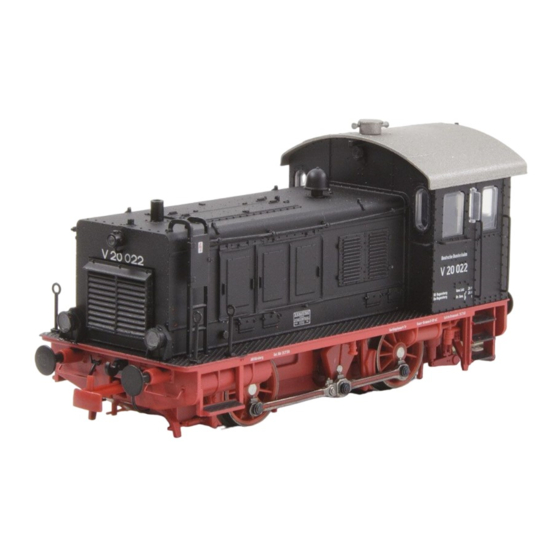

- Seite 1 Feine Lokmodelle in H0 Information Diesellokomotive V20 Art.Nr. 30120-01 (DB Ep.III) Art.Nr. 30120-02 (DB Ep.III) Art.Nr. 30121-01 (DR Ep.III) Art.Nr. 30122-01 (DB Ep.IV) 1. Auflage / 1 Edition / 1. Edition 11 17 B.B.10.0113...
- Seite 2 Information V20 H0 ist die Marke für Modelllokomotiven in der Baugöße H0 (1:87) aus dem Hause Lenz Elektronik. Das Besondere an diesen Modellen ist die Möglichkeit, bereits im konventionellen Betrieb Eigenschaften zu nutzen, die bisher nur den Digitalsteuerungen vorbehalten blieben.
- Seite 3 Verwendungsbereich Das Modell der V 20 kann auf folgenden Anlagen eingesetzt werden: Digital gesteuerte Anlagen mit Steuerungen konform zum Standard der NMRA. Modellbahnanlagen mit konventioneller Gleichstromversorgung mit max. Spannung von 14V. Die besten Fahreigenschaften werden mit einem klassischen Versorgungstrafo (z.B. Fleischmann, Trix, Titan) erzielt.
- Seite 4 Information V20 H0 Wartung Das Gehäuse der Lokomotive muss zur Wartung nicht abgenommen werden! Ein Tausch von Glühlampen ist nicht notwendig, das Modell ist mit wartungsfreien Leuchtdioden ausgestattet. Das Getriebe der Lok ist mit einer Dauerschmierung versehen und bedarf keiner Wartung. Von Zeit zu Zeit müssen Achslager der Lok geölt werden.
-
Seite 5: Die Fernbedienbare Kupplung Im Konventionellen Betrieb
4.1 Die fernbedienbare Kupplung im konventionellen Betrieb Um die fernbedienbare Kupplung zu nutzen, bauen Sie die im Bild rechts gezeigte einfache Schaltung auf. Verwenden Sie dabei nur den Taster, der der V 20 beiliegt. Die Aktivierung der Kupplung erfolgt über einen einfachen Schaltungstrick: Der Taster (liegt der Lok bei) schaltet von der Fahrspannung (Gleichspannung) auf Wechselspannung... - Seite 6 Ausführliche Informationen dazu finden Sie in unserer "Information zum Lokdecoder der Modell plus V20". Diese Information steht im PDF-Format auf unserer Website zum Download zur Verfügung: http://www.lenz-elektronik.com/download.php. (Wenn Sie keine Möglichkeit haben, diese Information herunterzuladen, wenden Sie sich bitte direkt...
- Seite 7 Digitaler Betrieb 5.1 Lokadressen Werkseitig ist die V20 auf Betrieb mit der Adresse 20 eingestellt: 5.2 Funktionen und deren Zuordnung Folgende Funktionen können genutzt werden: schaltet die richtungsabhängige Beleuchtung ein und aus. Entkuppeln Ankuppeln Rangierbeleuchtung Rangiergang, reduziert die Geschwindigkeit der Lok auf ca. 50%. Somit ist ein besonders feinfühliges Rangieren möglich.
-
Seite 8: Weitere Eigenschaften
Im Folgenden sind die wichtigsten verfügbaren Eigenschaften der V 20 kurz beschrieben. Ausführliche Informationen zur Einstellung und Anwendung dieser Eigenschaften finden Sie in unserer "Information zum Lokdecoder der Modell plus V20". Diese Information steht im PDF-Format auf unserer Website zum Download zur Verfügung: http://www.lenz-elektronik.com/pdf/download.php. -
Seite 9: Konstanter Bremsweg
5.3.3 ABC = einfacher Signalhalt und Langsamfahrt Bei Verwendung der ABC-Bremsmodule ist ein besonders einfacher Signalhalt realisierbar. Diese Module erzeugen abhängig von der Signalstellung im Bremsabschnitt vor dem Signal eine Asymmetrie der Gleisspannung. Hierauf reagiert der Decoder. In Verbindung mit dem konstanten Bremsweg ist exaktes Anhalten vor roten Signalen kein Problem. -
Seite 10: Pendelzugsteuerung
Information V20 H0 5.3.5 Pendelzugsteuerung Bei Einsatz der ABC-Bremsmodule ist eine Pendelzugsteuerung einstellbar. Zwei verschiedene Optionen gibt es hierbei: Pendeln mit und ohne Zwischenhalt. Im zweiten Modus werden auch Langsamfahrabschnitte berücksichtigt. 5.3.6 Zuordnung von Beleuchtung und Kupplung zu den Funktionen des Digitalsystems (Mapping) Hiermit legen Sie fest, mit welcher Taste am Digitalsystem ... -
Seite 11: Rücksetzen Auf Werkseinstellung
5.3.8 RailCom Die V20 ist mit der RailCom Funktion ausgerüstet. Es können neben der Lokadresse auch weitere Daten (z.B. die aktuelle Geschwindigkeit oder ein CV-Inhalt) über das Gleis von der Lok zurück gesendet werden. Die gesendeten Informationen werden von einem RailCom Detektor empfangen und an einer Anzeige sichtbar gemacht. - Seite 12 Geräten, eigenmächtigen Eingriff, Gewalteinwirkung, Überhitzung, Feuchtig- keitseinwirkung u.ä. ist ausgeschlossen; außerdem erlischt der Gewährleistungsanspruch. Vogelsang 14 D - 35398 Gießen Hotline: 06403 900 133 Fax: 06403 900 155 http://www.digital-plus.de http://www.lenz-elektronik.com e-mail: info@digital-plus.de Diese Betriebsanleitung bitte für späteren Gebrauch aufbewahren!
