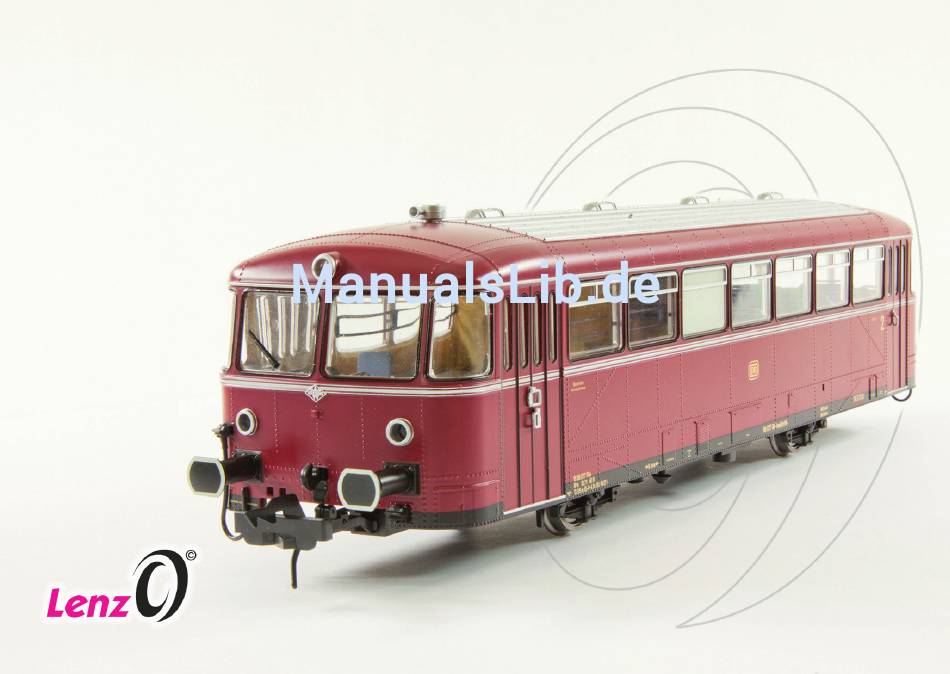

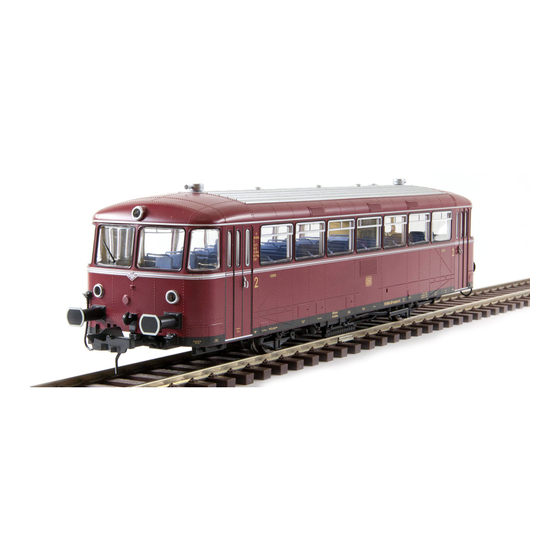

- Seite 1 VS 98 Betriebsanleitung Art.Nr. 40191...
-
Seite 2: Auspacken (Und Einpacken)
Liebe Modellbahnerin, lieber Modellbahner Ihr Modell des VS 98 wurde vor Auslieferung sorgfältig in Funktion und Optik geprüft. Sollten Sie trotzdem einen technischen oder optischen Mangel feststellen, wenden Sie sich bitte an Ihren Fachhändler. Auspacken (und Einpacken) Die Verpackung eines Modells ist eine anspruchsvolle Angelegenheit, soll sie doch dafür sorgen, dass der Transport ohne Schäden erfolgen kann. -
Seite 3: Das Vorbild
Puffer Die Radsätze sind aus Metall gefertigt und dunkel vernickelt. Radsätze An beiden Seiten des VS 98 befindet sich die automatische Lenz-Kupplung. Kupplung Auf der Führerstandsseite (die Seite, auf der sich das Horn befindet) ist diese Kupplung digital fernbedienbar. Alternativ kann der Original-Kupplungshaken verwendet werden. -
Seite 4: Spitzenlicht
Bei Betrieb mit Lenz-Digital stehen zusätzlich diese Funktionen zur Verfügung: z.B. Adresse des Steuerwagens, oder die Einstellung, mit welcher Digitalfunktion die Beleuchtung, die einstellbare Parameter Kupplung und das Horn geschaltet werden können. sorgt für unterbrechungsfreie Informationsübertragung zum Decoder auch bei verschmutzten Gleisen. -
Seite 5: Verwendungsbereich
Kriterien entspricht. Die fernbedienbare automatische Kupplung Die automatische Kupplung wurde für das Lenz Spur 0 - Programm neu entwickelt. Die Entwicklungsziele waren hoch gesteckt: Die Kupplung soll einerseits ein kulissengeführtes Kurzkuppeln, andererseits aber auch ein Ankuppeln im Gleisbogen ermöglichen. Als Lösung ergab sich eine Kupplung mit „doppeltem Fallhaken“. Die Grafiken unten zeigen die Kupplungsphasen: Sie können mit dieser Kupplung sogar in Gleisbögen (bis zu einem Radius von 800mm) einkuppeln und Wagen so aus einem Gleisbogen... -
Seite 6: Konventioneller Betrieb (Analogbetrieb)
Konventioneller Betrieb (Analogbetrieb) Auf der Führerstandsseite erfolgt der Lichtwechsel weiß/rot in Abhängigkeit von der Fahrtrichtung. Auf der anderen Seite des Steuerwagens ist ebenfalls in Abhängigkeit von der Fahrtrichtung das rote Schlusslicht eingeschaltet (VS 98 fährt mit der Führerstandsseite voraus) oder ausgeschaltet. -
Seite 7: Führerstandbeleuchtung
Dadurch, dass die Beleuchtung vorne und hinten getrennt geschaltet werden kann, ist es möglich, die Beleuchtung an der Seite, an der die Wagen angehängt sind, vorbildgerecht ausgeschaltet zu lassen. Sind beide Funktionen F0 und F1 aktiviert, so erhalten Sie einen automatischen, richtungsabhängigen Lichtwechsel. -
Seite 8: Kupplung
Zeit wird die Kupplung automatisch im VS 98 deaktiviert, auch wenn die zugehörige Digitalfunktion noch eingeschaltet ist. Um die Kupplung erneut aktivieren zu können, muss die Digitalfunktion dann zuerst aus- und wieder eingeschaltet werden. Bei Verwendung des Digital plus by Lenz ®... -
Seite 9: Kombination Von Vt 98 Und Vs 98 Zu Einer Triebwagengarnitur
Kombination von VT 98 und VS 98 zu einer Triebwagengarnitur Beim Vorbild wurde der Steuerwagen VS 98 immer so an den Triebwagen VT 98 angehängt, dass der Führerstand des Steuerwagens „vom Triebwagen weg“ zeigte. Das ist auch logisch, denn wie sonst sollte man den Steuerwagen sonst als solchen sinnvoll nutzen. Dabei kann der Steuerwagen „vorne“... - Seite 10 Abhängig von Ihrer Entscheidung, an welche Seite des Triebwagens VT 98 Sie den Steuerwagen VS 98 anhängen wollen, kombinieren Sie den Triebwagen VT 98 und den Steuerwagen VS 98 mit diesen Werten in der CV48: Der Steuerwagen ist „hinten“ an den Triebwagen angehängt: CV48 Wert = 1 Der Steuerwagen ist „vorne“...
-
Seite 11: Auflösen Der Kombination
Auflösen der Kombination Wenn Sie die Kombination wieder auflösen wollen, haben Sie zwei Möglichkeiten: Abstellen des Steuerwagens CV48 Wert = 3 Nehmen wir an, Sie wollen den Steuerwagen lediglich abstellen, dann fahren Sie den VS 98 auf ein Abstellgleis und schreiben in die CV48 den Wert 3 ein. -
Seite 12: Inhaltsverzeichnis
Zuordnung der Digitalfunktionen zu Beleuchtung und Kupplung Für jede Funktion des VS 98 gibt es eine CV. Der Wert, den Sie in diese CV einschreiben, bestimmt die Digitalfunktion zum Ein- und Ausschalten der Funktion des VS 98. Der Wertebereich ist 0 - 28 entsprechend den Digitalfunktionen 0 - 28. Funktion des VS 98 ab Werk Funktion Beleuchtung vorne... - Seite 13 Der VS 98 ist mit der Funktion ausgerüstet. Das Modell sendet während der Fahrt die Lokadresse RailCom von der Lok über das Gleis zurück. Die gesendeten Informationen können zum Beispiel von einer Adressanzeige (Digital plus by Lenz ® ) empfangen und angezeigt werden. LRC120 Da der VS 98 in der Regel in Kombination mit dem VT 98 eingesetzt wird, ist RailCom und kann für den Betrieb...
-
Seite 14: Wartung
Wartung Das Gehäuse des Steuerwagens muss zur Wartung nicht abgenommen werden. Ein Tausch von Glühlampen ist nicht notwendig, das Modell ist mit wartungsfreien Leuchtdioden ausgestattet. Von Zeit zu Zeit müssen die Achslager geölt werden. Verwenden Sie nur für Modellbahnen geeignetes Öl, es ist im Modellbahnfachhandel erhältlich. - Seite 15 Zusätzliche Anbauteile Wenn Sie den Triebzug ohne die automatische Kupplung verwenden, können Sie die beigelegten Bremsschläuche und das Füllstück montieren. Bitte beachten Sie, dass diese Zurüstteile wieder entfernt werden müssen, bevor die Lok wieder in die Packung zurück gelegt werden kann!
-
Seite 16: Wichtige Hinweise
Diese Betriebsanleitung für späteren Gebrauch aufbewahren! Lenz Elektronik GmbH . Hüttenbergstraße 29 . D-35398 Gießen Hotline: ++ (0) 64 03 / 9 00 133 . Telefax: ++ (0) 64 03 / 9 00 155 . E-Mail: info@spur0.de . Internet: www.spur0.de Alle Rechte, Änderungen, Irrtümer und Liefermöglichkeiten vorbehalten.
