KONFIGURATION

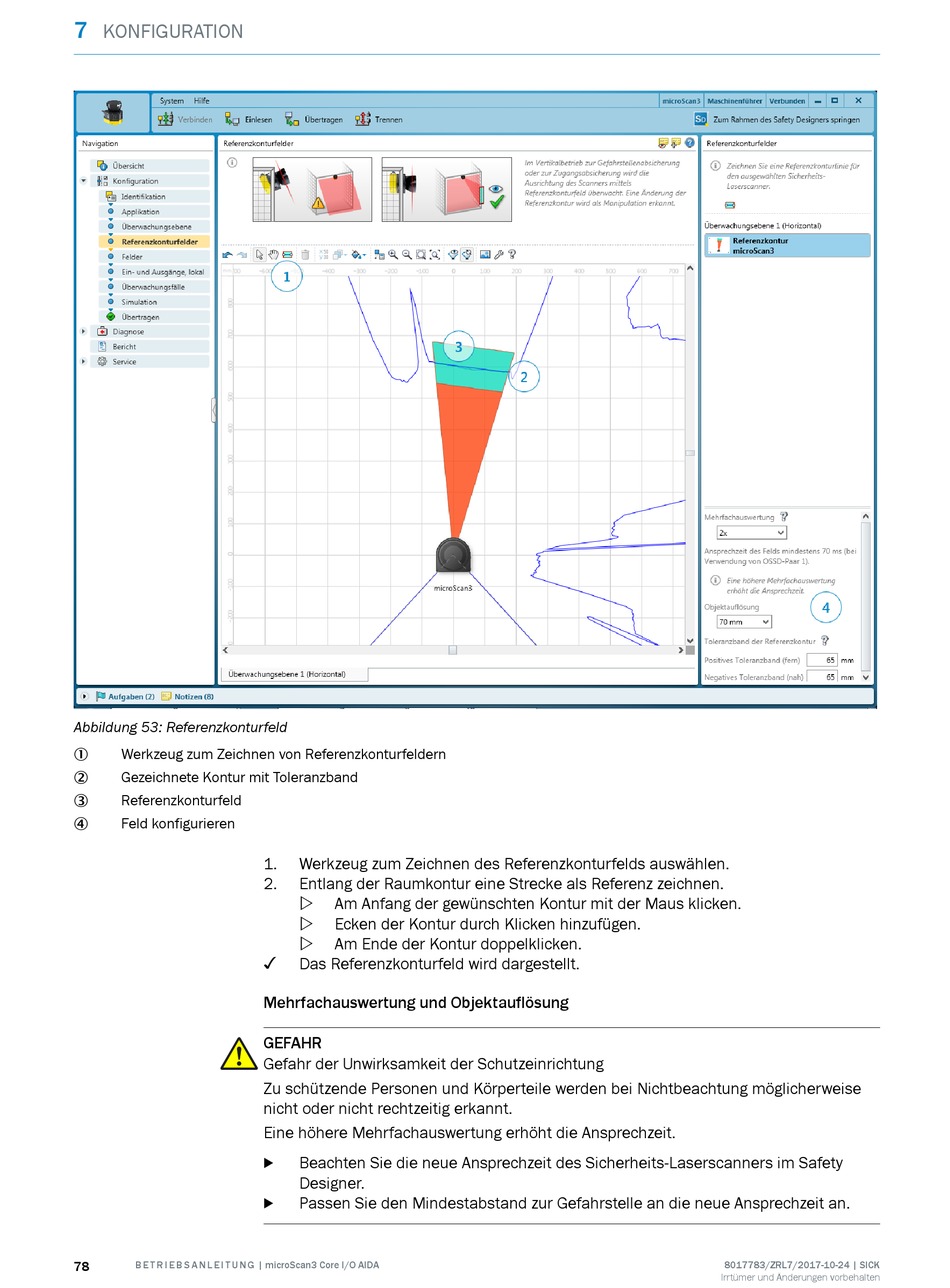

Abbildung 53: Referenzkonturfeld
Werkzeug zum Zeichnen von Referenzkonturfeldern
1
Gezeichnete Kontur mit Toleranzband
2
Referenzkonturfeld
3
Feld konfigurieren
4
78 B E T R I E B S A N L E I T U N G | microScan3 Core I/O AIDA
1. Werkzeug zum Zeichnen des Referenzkonturfelds auswählen.
2. Entlang der Raumkontur eine Strecke als Referenz zeichnen.
w Am Anfang der gewünschten Kontur mit der Maus klicken.
w Ecken der Kontur durch Klicken hinzufügen.
w Am Ende der Kontur doppelklicken.
✓
Das Referenzkonturfeld wird dargestellt.
Mehrfachauswertung und Objektauflösung
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Zu schützende Personen und Körperteile werden bei Nichtbeachtung möglicherweise
nicht oder nicht rechtzeitig erkannt.
Eine höhere Mehrfachauswertung erhöht die Ansprechzeit.
Beachten Sie die neue Ansprechzeit des Sicherheits-Laserscanners im Safety
b
Designer.
Passen Sie den Mindestabstand zur Gefahrstelle an die neue Ansprechzeit an.
b
