Montieren Sie den Sicherheits-Laserscanner so in einem Unterschnitt, dass keine
b
Person die ungesicherten Bereiche betreten kann.
Konstruieren Sie den Unterschnitt mindestens so tief 1, dass er die ungesicher‐
b
ten Bereiche vollständig abdeckt und dass keine Person die ungesicherten Berei‐
che betreten kann.
Verhindern Sie ein Unterkriechen des Unterschnitts. Gestalten Sie den Unter‐
b
schnitt so niedrig 2, dass niemand hineinkriechen kann.
Montage in der Verkleidung der Maschine oder des Fahrzeugs

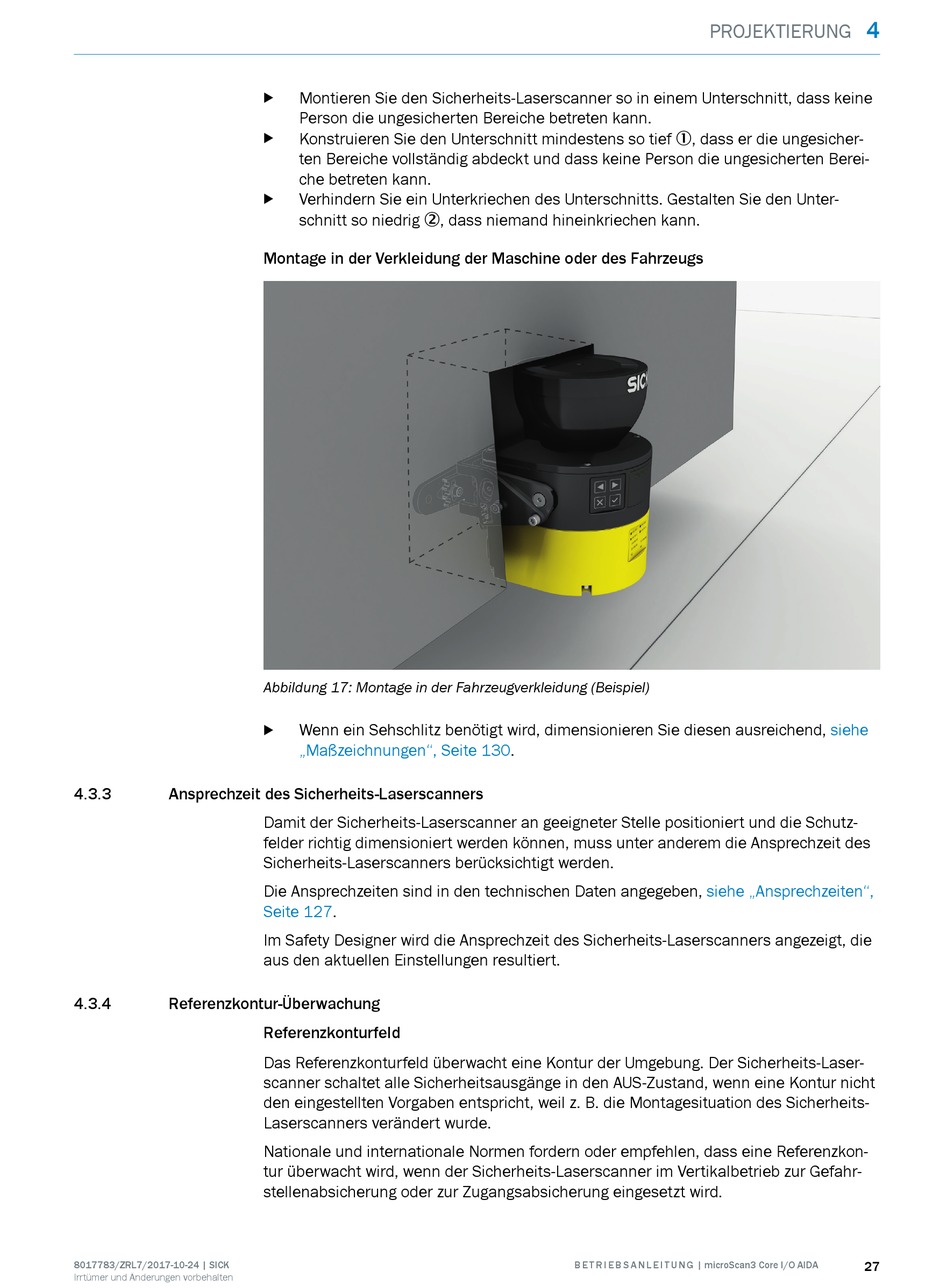

Abbildung 17: Montage in der Fahrzeugverkleidung (Beispiel)
Wenn ein Sehschlitz benötigt wird, dimensionieren Sie diesen ausreichend,
b
„Maßzeichnungen", Seite
Damit der Sicherheits-Laserscanner an geeigneter Stelle positioniert und die Schutz‐
felder richtig dimensioniert werden können, muss unter anderem die Ansprechzeit des
Sicherheits-Laserscanners berücksichtigt werden.
Die Ansprechzeiten sind in den technischen Daten angegeben,
Seite 127.
Im Safety Designer wird die Ansprechzeit des Sicherheits-Laserscanners angezeigt, die
aus den aktuellen Einstellungen resultiert.
Referenzkonturfeld
Das Referenzkonturfeld überwacht eine Kontur der Umgebung. Der Sicherheits-Laser‐
scanner schaltet alle Sicherheitsausgänge in den AUS-Zustand, wenn eine Kontur nicht
den eingestellten Vorgaben entspricht, weil z. B. die Montagesituation des Sicherheits-
Laserscanners verändert wurde.
Nationale und internationale Normen fordern oder empfehlen, dass eine Referenzkon‐
tur überwacht wird, wenn der Sicherheits-Laserscanner im Vertikalbetrieb zur Gefahr‐
stellenabsicherung oder zur Zugangsabsicherung eingesetzt wird.
130.
