8. Sägeblattschutz unten montieren
Abb. 7.3
Befestigungsteile aus Beipackbeutel 28
(Fig. 2.1)
1 Sechskantschraube M 6 x 25
1 Scheibe 6 mm
1 Mutter M 6
Bereits am Schutz vormontiert:
2 Inbusschrauben M5x20
2 Scheiben 5 mm
2 Federringe 5 mm

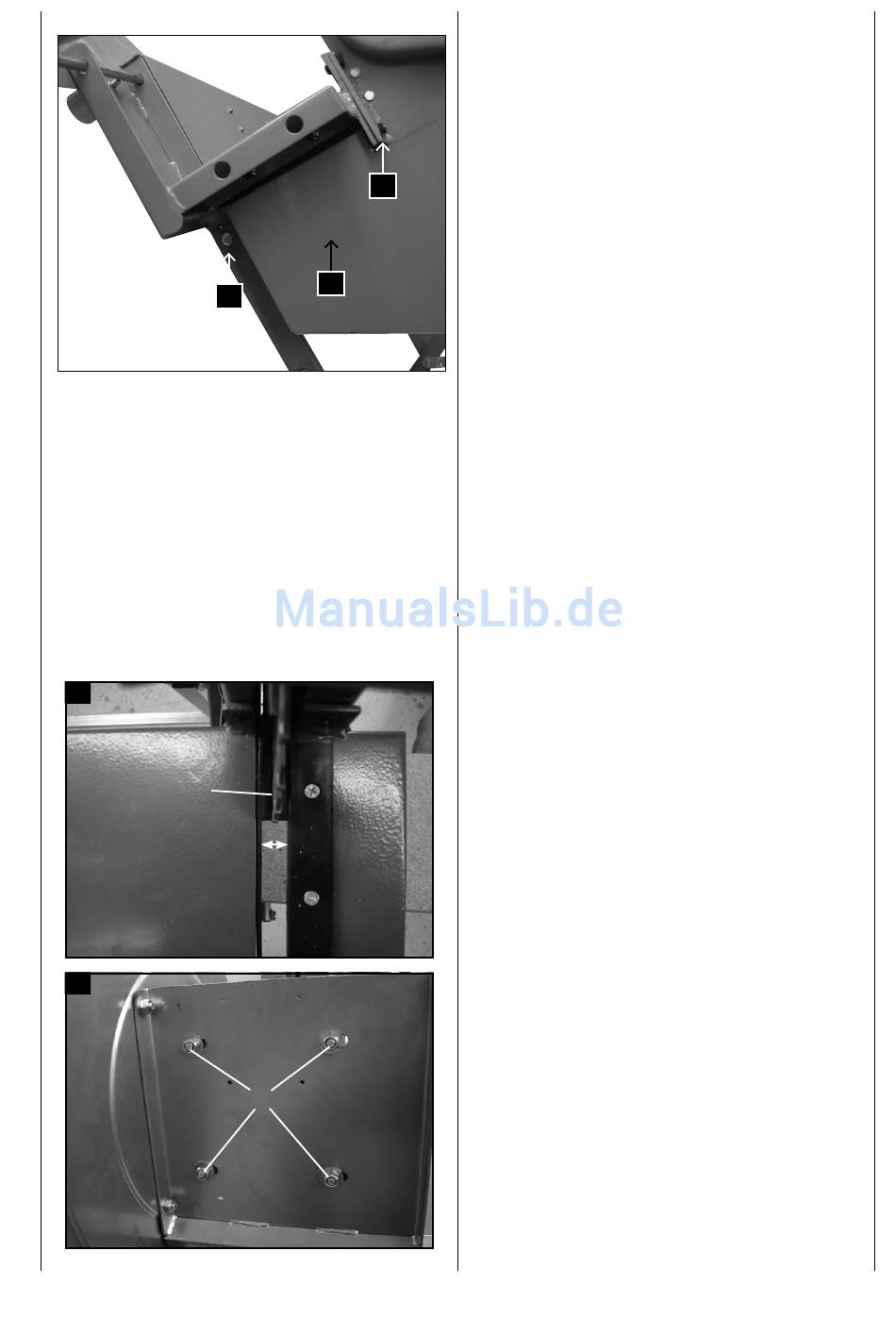

Montieren Sie nun den Sägeblattschutz
unten mit 2 Inbusschrauben M5x20 und
2 Scheiben (c), 2 Federringen und einer
Sechskantschraube M6x25 (d) mit Scheibe
und Mutter an die Wippe. (2)
9. Ausrichten des Sägeblattes (Abb. 10
und 11)
Lösen Sie die Sicherungsmuttern (E) leicht.
Richten Sie das Sägeblatt (D) mittig zur Sä-
geblatt-Aussparung der Wippe aus, indem
Sie die 4 Schrauben lockern und den Motor
in die gewünschte Richtung verschieben.
Danach ziehen Sie die 4 Sicherungsmut-
tern (E) an der Motorplatte fest an (Abb. 12)
