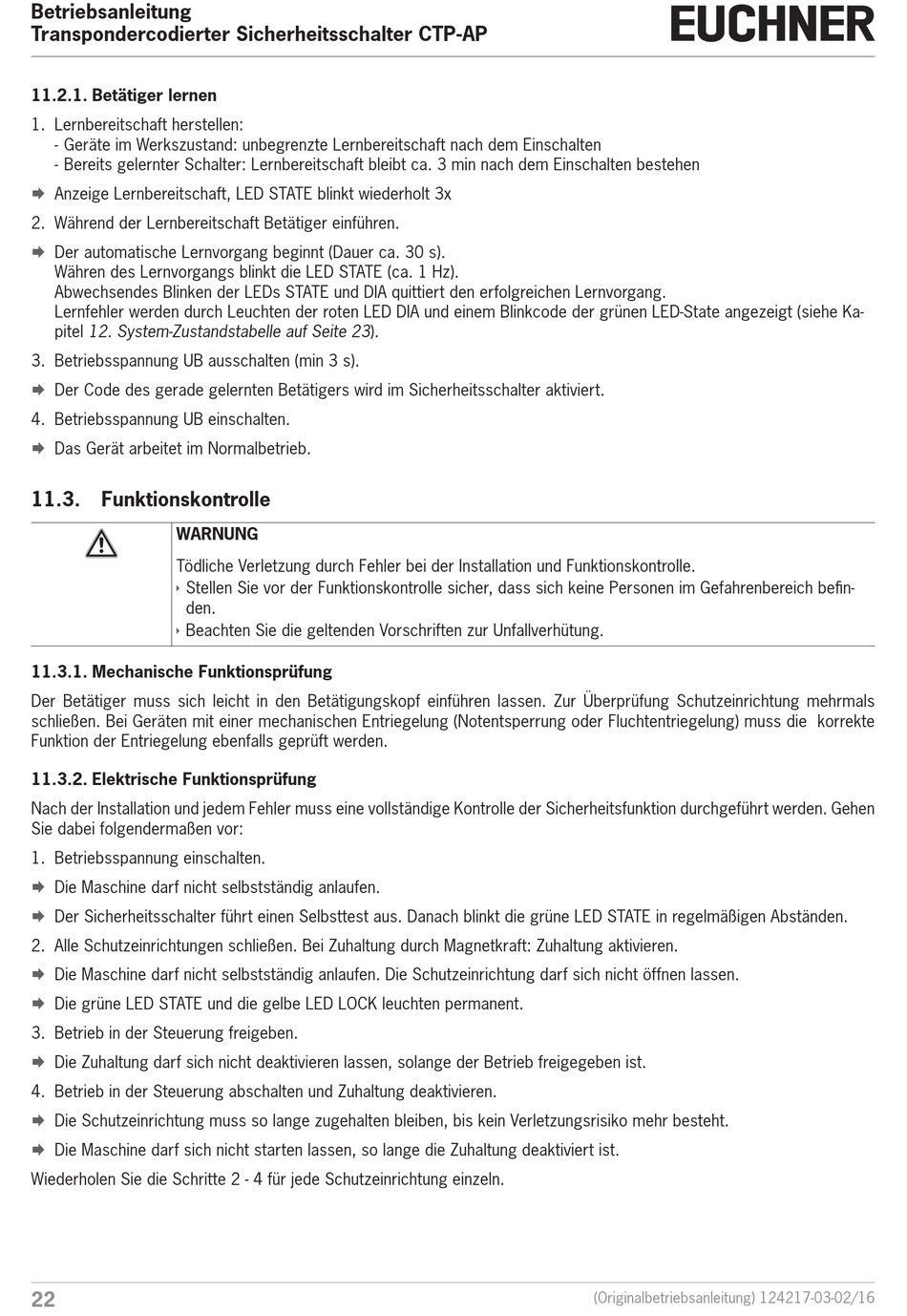

Betriebsanleitung
Transpondercodierter Sicherheitsschalter CTP-AP
11.2.1. Betätiger lernen
1. Lernbereitschaft herstellen:
- Geräte im Werkszustand: unbegrenzte Lernbereitschaft nach dem Einschalten
- Bereits gelernter Schalter: Lernbereitschaft bleibt ca. 3 min nach dem Einschalten bestehen
Anzeige Lernbereitschaft, LED STATE blinkt wiederholt 3x
¨
2. Während der Lernbereitschaft Betätiger einführen.
Der automatische Lernvorgang beginnt (Dauer ca. 30 s).
¨
Währen des Lernvorgangs blinkt die LED STATE (ca. 1 Hz).
Abwechsendes Blinken der LEDs STATE und DIA quittiert den erfolgreichen Lernvorgang.
Lernfehler werden durch Leuchten der roten LED DIA und einem Blinkcode der grünen LED-State angezeigt (siehe Ka-
pitel 12. System‑Zustandstabelle auf Seite 23).
3. Betriebsspannung UB ausschalten (min 3 s).
Der Code des gerade gelernten Betätigers wird im Sicherheitsschalter aktiviert.
¨
4. Betriebsspannung UB einschalten.
Das Gerät arbeitet im Normalbetrieb.
¨
11.3.
Funktionskontrolle
WARNUNG
Tödliche Verletzung durch Fehler bei der Installation und Funktionskontrolle.
Ì
Stellen Sie vor der Funktionskontrolle sicher, dass sich keine Personen im Gefahrenbereich befin-
den.
Ì
Beachten Sie die geltenden Vorschriften zur Unfallverhütung.
11.3.1. Mechanische Funktionsprüfung
Der Betätiger muss sich leicht in den Betätigungskopf einführen lassen. Zur Überprüfung Schutzeinrichtung mehrmals
schließen. Bei Geräten mit einer mechanischen Entriegelung (Notentsperrung oder Fluchtentriegelung) muss die korrekte
Funktion der Entriegelung ebenfalls geprüft werden.
11.3.2. Elektrische Funktionsprüfung
Nach der Installation und jedem Fehler muss eine vollständige Kontrolle der Sicherheitsfunktion durchgeführt werden. Gehen
Sie dabei folgendermaßen vor:
1. Betriebsspannung einschalten.
Die Maschine darf nicht selbstständig anlaufen.
¨
Der Sicherheitsschalter führt einen Selbsttest aus. Danach blinkt die grüne LED STATE in regelmäßigen Abständen.
¨
2. Alle Schutzeinrichtungen schließen. Bei Zuhaltung durch Magnetkraft: Zuhaltung aktivieren.
Die Maschine darf nicht selbstständig anlaufen. Die Schutzeinrichtung darf sich nicht öffnen lassen.
¨
Die grüne LED STATE und die gelbe LED LOCK leuchten permanent.
¨
3. Betrieb in der Steuerung freigeben.
Die Zuhaltung darf sich nicht deaktivieren lassen, solange der Betrieb freigegeben ist.
¨
4. Betrieb in der Steuerung abschalten und Zuhaltung deaktivieren.
Die Schutzeinrichtung muss so lange zugehalten bleiben, bis kein Verletzungsrisiko mehr besteht.
¨
Die Maschine darf sich nicht starten lassen, so lange die Zuhaltung deaktiviert ist.
¨
Wiederholen Sie die Schritte 2 - 4 für jede Schutzeinrichtung einzeln.
22
(Originalbetriebsanleitung) 124217-03-02/16
