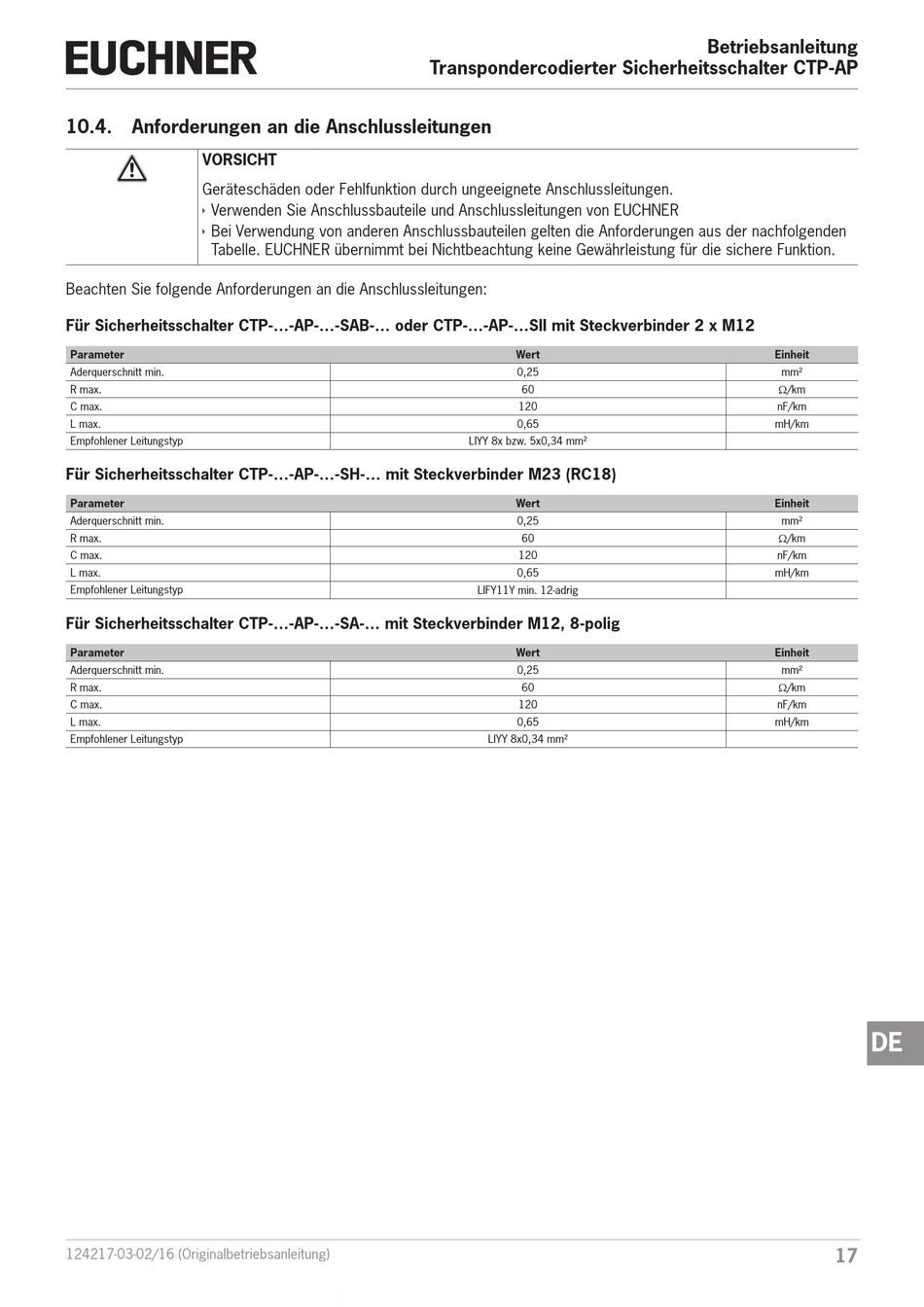

10.4.
Anforderungen an die Anschlussleitungen
VORSICHT
Geräteschäden oder Fehlfunktion durch ungeeignete Anschlussleitungen.
Ì
Verwenden Sie Anschlussbauteile und Anschlussleitungen von EUCHNER
Ì
Bei Verwendung von anderen Anschlussbauteilen gelten die Anforderungen aus der nachfolgenden
Tabelle. EUCHNER übernimmt bei Nichtbeachtung keine Gewährleistung für die sichere Funktion.
Beachten Sie folgende Anforderungen an die Anschlussleitungen:
Für Sicherheitsschalter CTP-...-AP-...-SAB-... oder CTP-...-AP-...SII mit Steckverbinder 2 x M12
Parameter
Aderquerschnitt min.
R max.
C max.
L max.
Empfohlener Leitungstyp
Für Sicherheitsschalter CTP-...-AP-...-SH-... mit Steckverbinder M23 (RC18)
Parameter
Aderquerschnitt min.
R max.
C max.
L max.
Empfohlener Leitungstyp
Für Sicherheitsschalter CTP-...-AP-...-SA-... mit Steckverbinder M12, 8-polig
Parameter
Aderquerschnitt min.
R max.
C max.
L max.
Empfohlener Leitungstyp
124217-03-02/16 (Originalbetriebsanleitung)
Transpondercodierter Sicherheitsschalter CTP-AP
Wert
0,25
60
120
0,65
LIYY 8x bzw. 5x0,34 mm²
Wert
0,25
60
120
0,65
LIFY11Y min. 12-adrig
Wert
0,25
60
120
0,65
LIYY 8x0,34 mm²
Betriebsanleitung
Einheit
mm²
W/km
nF/km
mH/km
Einheit
mm²
W/km
nF/km
mH/km
Einheit
mm²
W/km
nF/km
mH/km
DE
17
