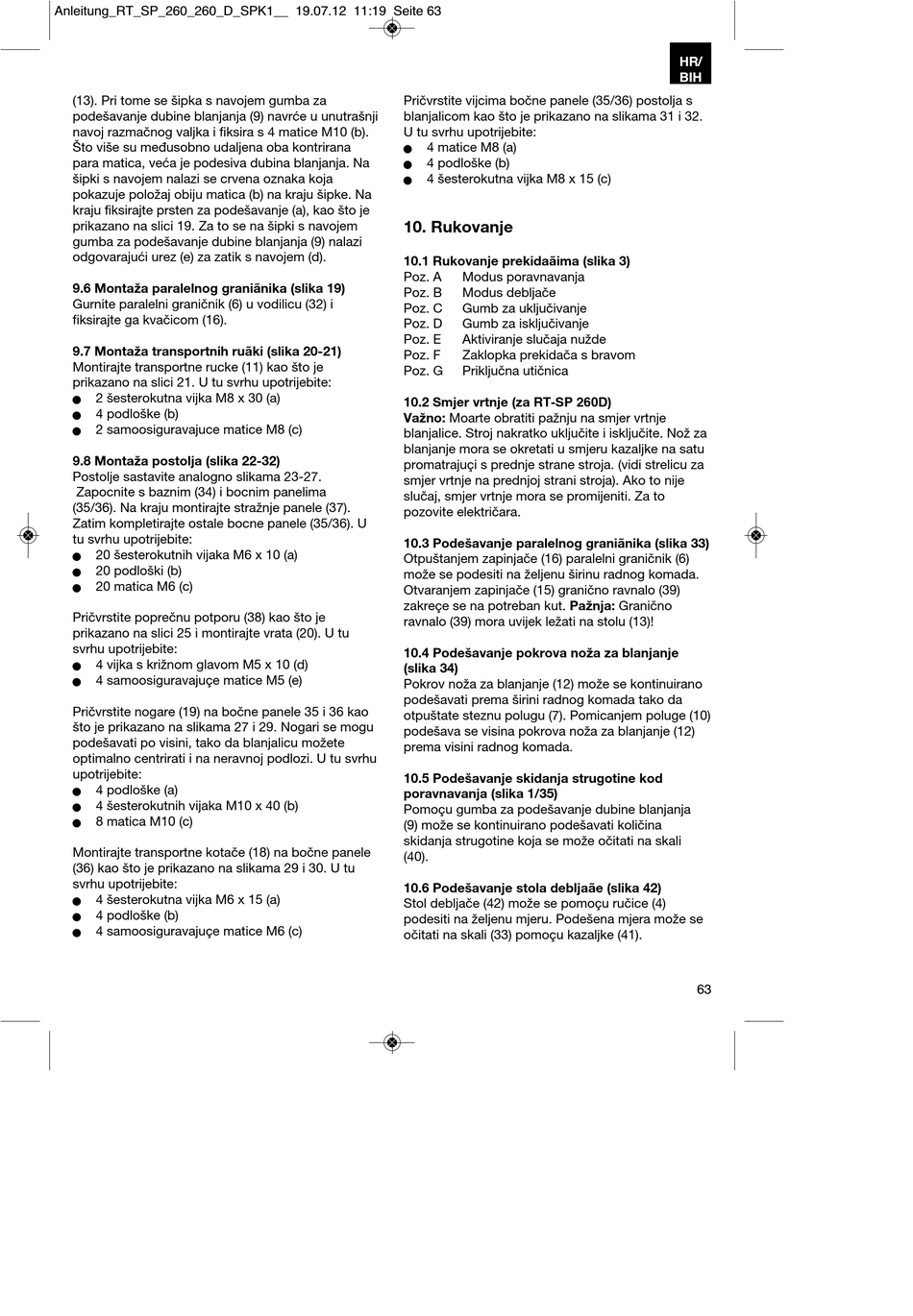

(13). Pri tome se šipka s navojem gumba za
podešavanje dubine blanjanja (9) navrće u unutrašnji
navoj razmačnog valjka i fiksira s 4 matice M10 (b).
Što više su međusobno udaljena oba kontrirana
para matica, veća je podesiva dubina blanjanja. Na
šipki s navojem nalazi se crvena oznaka koja
pokazuje položaj obiju matica (b) na kraju šipke. Na
kraju fiksirajte prsten za podešavanje (a), kao što je
prikazano na slici 19. Za to se na šipki s navojem
gumba za podešavanje dubine blanjanja (9) nalazi
odgovarajući urez (e) za zatik s navojem (d).
9.6 Montaža paralelnog graniãnika (slika 19)
Gurnite paralelni graničnik (6) u vodilicu (32) i
fiksirajte ga kvačicom (16).
9.7 Montaža transportnih ruãki (slika 20-21)
Montirajte transportne rucke (11) kao što je
prikazano na slici 21. U tu svrhu upotrijebite:
2 šesterokutna vijka M8 x 30 (a)
n
4 podloške (b)
n
2 samoosiguravajuce matice M8 (c)
n
9.8 Montaža postolja (slika 22-32)
Postolje sastavite analogno slikama 23-27.
Zapocnite s baznim (34) i bocnim panelima
(35/36). Na kraju montirajte stražnje panele (37).
Zatim kompletirajte ostale bocne panele (35/36). U
tu svrhu upotrijebite:
20 šesterokutnih vijaka M6 x 10 (a)
n
20 podloški (b)
n
20 matica M6 (c)
n
Pričvrstite poprečnu potporu (38) kao što je
prikazano na slici 25 i montirajte vrata (20). U tu
svrhu upotrijebite:
4 vijka s križnom glavom M5 x 10 (d)
n
4 samoosiguravajuçe matice M5 (e)
n
Pričvrstite nogare (19) na bočne panele 35 i 36 kao
što je prikazano na slikama 27 i 29. Nogari se mogu
podešavati po visini, tako da blanjalicu možete
optimalno centrirati i na neravnoj podlozi. U tu svrhu
upotrijebite:
4 podloške (a)
n
4 šesterokutnih vijaka M10 x 40 (b)
n
8 matica M10 (c)
n
Montirajte transportne kotače (18) na bočne panele
(36) kao što je prikazano na slikama 29 i 30. U tu
svrhu upotrijebite:
4 šesterokutna vijka M6 x 15 (a)
n
4 podloške (b)
n
4 samoosiguravajuçe matice M6 (c)
n
Pričvrstite vijcima bočne panele (35/36) postolja s
blanjalicom kao što je prikazano na slikama 31 i 32.
U tu svrhu upotrijebite:
4 matice M8 (a)
n
4 podloške (b)
n
4 šesterokutna vijka M8 x 15 (c)
n
10. Rukovanje
10.1 Rukovanje prekidaãima (slika 3)
Poz. A Modus poravnavanja
Poz. B Modus debljače
Poz. C Gumb za uključivanje
Poz. D Gumb za isključivanje
Poz. E Aktiviranje slučaja nužde
Poz. F Zaklopka prekidača s bravom
Poz. G Priključna utičnica
10.2 Smjer vrtnje (za RT-SP 260D)
Važno: Moarte obratiti pažnju na smjer vrtnje
blanjalice. Stroj nakratko uključite i isključite. Nož za
blanjanje mora se okretati u smjeru kazaljke na satu
promatrajuçi s prednje strane stroja. (vidi strelicu za
smjer vrtnje na prednjoj strani stroja). Ako to nije
slučaj, smjer vrtnje mora se promijeniti. Za to
pozovite električara.
10.3 Podešavanje paralelnog graniãnika (slika 33)
Otpuštanjem zapinjače (16) paralelni graničnik (6)
može se podesiti na željenu širinu radnog komada.
Otvaranjem zapinjače (15) granično ravnalo (39)
zakreçe se na potreban kut. Pažnja: Granično
ravnalo (39) mora uvijek ležati na stolu (13)!
10.4 Podešavanje pokrova noža za blanjanje
(slika 34)
Pokrov noža za blanjanje (12) može se kontinuirano
podešavati prema širini radnog komada tako da
otpuštate steznu polugu (7). Pomicanjem poluge (10)
podešava se visina pokrova noža za blanjanje (12)
prema visini radnog komada.
10.5 Podešavanje skidanja strugotine kod
poravnavanja (slika 1/35)
Pomoçu gumba za podešavanje dubine blanjanja
(9) može se kontinuirano podešavati količina
skidanja strugotine koja se može očitati na skali
(40).
10.6 Podešavanje stola debljaãe (slika 42)
Stol debljače (42) može se pomoçu ručice (4)
podesiti na željenu mjeru. Podešena mjera može se
očitati na skali (33) pomoçu kazaljke (41).
