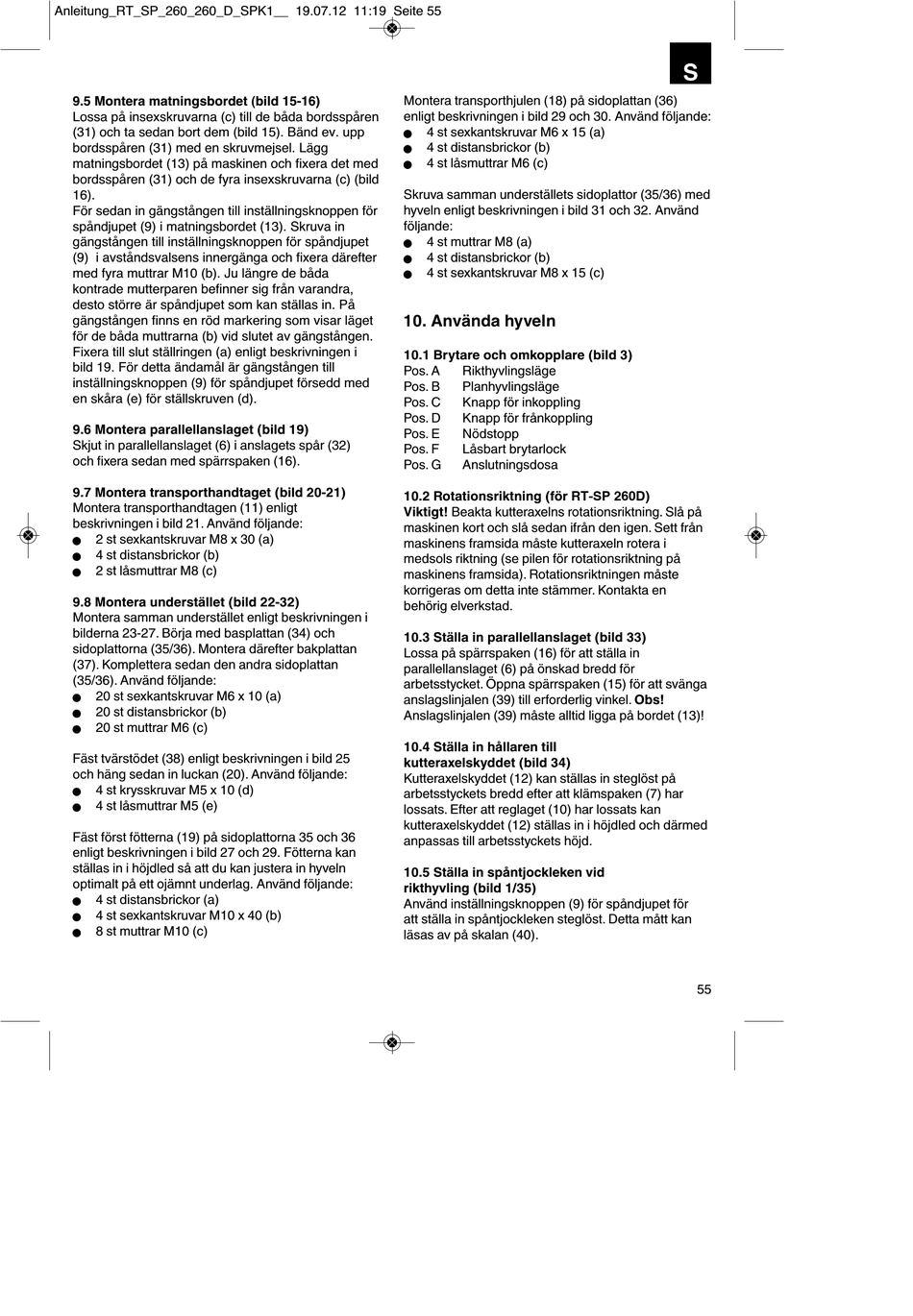

9.5 Montera matningsbordet (bild 15-16)
Lossa på insexskruvarna (c) till de båda bordsspåren
(31) och ta sedan bort dem (bild 15). Bänd ev. upp
bordsspåren (31) med en skruvmejsel. Lägg
matningsbordet (13) på maskinen och fixera det med
bordsspåren (31) och de fyra insexskruvarna (c) (bild
16).
För sedan in gängstången till inställningsknoppen för
spåndjupet (9) i matningsbordet (13). Skruva in
gängstången till inställningsknoppen för spåndjupet
(9) i avståndsvalsens innergänga och fixera därefter
med fyra muttrar M10 (b). Ju längre de båda
kontrade mutterparen befinner sig från varandra,
desto större är spåndjupet som kan ställas in. På
gängstången finns en röd markering som visar läget
för de båda muttrarna (b) vid slutet av gängstången.
Fixera till slut ställringen (a) enligt beskrivningen i
bild 19. För detta ändamål är gängstången till
inställningsknoppen (9) för spåndjupet försedd med
en skåra (e) för ställskruven (d).
9.6 Montera parallellanslaget (bild 19)
Skjut in parallellanslaget (6) i anslagets spår (32)
och fixera sedan med spärrspaken (16).
9.7 Montera transporthandtaget (bild 20-21)
Montera transporthandtagen (11) enligt
beskrivningen i bild 21. Använd följande:
2 st sexkantskruvar M8 x 30 (a)
n
4 st distansbrickor (b)
n
2 st låsmuttrar M8 (c)
n
9.8 Montera understället (bild 22-32)
Montera samman understället enligt beskrivningen i
bilderna 23-27. Börja med basplattan (34) och
sidoplattorna (35/36). Montera därefter bakplattan
(37). Komplettera sedan den andra sidoplattan
(35/36). Använd följande:
20 st sexkantskruvar M6 x 10 (a)
n
20 st distansbrickor (b)
n
20 st muttrar M6 (c)
n
Fäst tvärstödet (38) enligt beskrivningen i bild 25
och häng sedan in luckan (20). Använd följande:
4 st krysskruvar M5 x 10 (d)
n
4 st låsmuttrar M5 (e)
n
Fäst först fötterna (19) på sidoplattorna 35 och 36
enligt beskrivningen i bild 27 och 29. Fötterna kan
ställas in i höjdled så att du kan justera in hyveln
optimalt på ett ojämnt underlag. Använd följande:
4 st distansbrickor (a)
n
4 st sexkantskruvar M10 x 40 (b)
n
8 st muttrar M10 (c)
n
Montera transporthjulen (18) på sidoplattan (36)
enligt beskrivningen i bild 29 och 30. Använd följande:
4 st sexkantskruvar M6 x 15 (a)
n
4 st distansbrickor (b)
n
4 st låsmuttrar M6 (c)
n
Skruva samman underställets sidoplattor (35/36) med
hyveln enligt beskrivningen i bild 31 och 32. Använd
följande:
4 st muttrar M8 (a)
n
4 st distansbrickor (b)
n
4 st sexkantskruvar M8 x 15 (c)
n
10. Använda hyveln
10.1 Brytare och omkopplare (bild 3)
Pos. A Rikthyvlingsläge
Pos. B Planhyvlingsläge
Pos. C Knapp för inkoppling
Pos. D Knapp för frånkoppling
Pos. E Nödstopp
Pos. F Låsbart brytarlock
Pos. G Anslutningsdosa
10.2 Rotationsriktning (för RT-SP 260D)
Viktigt! Beakta kutteraxelns rotationsriktning. Slå på
maskinen kort och slå sedan ifrån den igen. Sett från
maskinens framsida måste kutteraxeln rotera i
medsols riktning (se pilen för rotationsriktning på
maskinens framsida). Rotationsriktningen måste
korrigeras om detta inte stämmer. Kontakta en
behörig elverkstad.
10.3 Ställa in parallellanslaget (bild 33)
Lossa på spärrspaken (16) för att ställa in
parallellanslaget (6) på önskad bredd för
arbetsstycket. Öppna spärrspaken (15) för att svänga
anslagslinjalen (39) till erforderlig vinkel. Obs!
Anslagslinjalen (39) måste alltid ligga på bordet (13)!
10.4 Ställa in hållaren till
kutteraxelskyddet (bild 34)
Kutteraxelskyddet (12) kan ställas in steglöst på
arbetsstyckets bredd efter att klämspaken (7) har
lossats. Efter att reglaget (10) har lossats kan
kutteraxelskyddet (12) ställas in i höjdled och därmed
anpassas till arbetsstyckets höjd.
10.5 Ställa in spåntjockleken vid
rikthyvling (bild 1/35)
Använd inställningsknoppen (9) för spåndjupet för
att ställa in spåntjockleken steglöst. Detta mått kan
läsas av på skalan (40).
