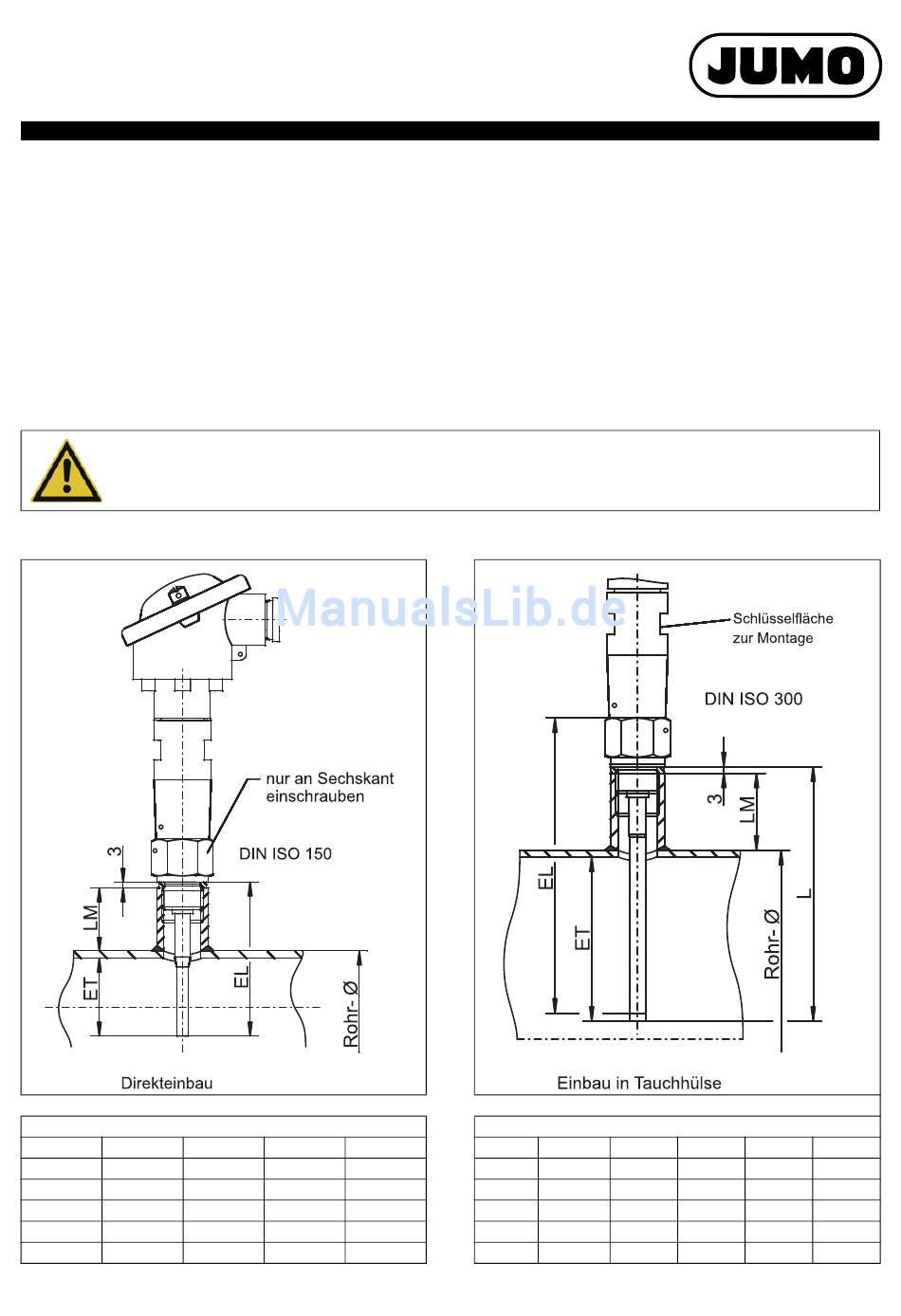

Mechanischer Einbau
Die Kältesperre dient zur thermischen Entkopplung des Anschlusskopfes. Hierdurch wird die Tauwasserbildung im Anschlusskopf verhindert.
Tauwasser bildet sich an Oberflächen deren Temperatur unter der Taupunkttemperatur der angrenzenden Raumluft liegt. Bei normalem
Raumklima von 20 °C und 50 % relativer Luftfeuchte liegt die Taupunkttemperatur bei ca. 10 °C.
Die Thermometer sind für Anlagen mit einem Rohrdurchmesser ab ca. DN 50 mm geeignet. Um zusätzliche einbaubedingte Messfehler auf ein
Minimum zu reduzieren, sind die Temperaturfühler im Vor- und Rücklauf gleichartig (symmetrisch) einzubauen. Dies gilt für die Rohrdurchmesser
und verwendeten Einbaufittings sowie die Wahl der gleichen Eintauchtiefe, die größer der Mindesteintauchtiefe betragen sollte, und der äußeren
thermischen Isolation. Hierdurch soll erreicht werden, dass die möglichen Messabweichungen durch die Einbaustellen in erster Näherung bei der
Differenzbildung sich aufheben.
Das Festziehen und Lösen der Direkteinbau-Fühler darf nur an dem Sechskant der Edelstahl-Verschraubung erfolgen. Eine Nichtbeachtung
führt unweigerlich zur Zerstörung des Fühlers.
Der Einbauort ist so zu wählen, dass genügend Freiraum für den Austausch vorhanden ist.
ACHTUNG!
Im eingebautem Zustand ist der Unterschied zwischen Direkteinbau und Tauchhülsen-Einbau nur an der Aufschrift auf dem
Typenschild zu erkennen.
Direkteinbau 902454
DN
Rohr-Ø
EL
50 mm
60,3 mm
85 mm
65 mm
76,1 mm
120 mm
80 mm
88,9 mm
120 mm
100 mm
114,3 mm
120 mm
150 mm
168,3 mm
120 mm
2012-05-29/00583520
ET
LM
-39 mm
40 mm
-54 mm
60 mm
-64 mm
50 mm
-63 mm
50 mm
-73 mm
40 mm
Telefon: +49 661 6003-722/724
Telefax: +49 661 6003-601/688
E-Mail:
mail@jumo.net
Internet: www.jumo.net
B 902454.0
Einbau in Tauchhülse 902464
DN
Rohr-Ø
EL
150 mm
168,3 mm 140 mm
200 mm
219,1 mm 220 mm
250 mm
273,0 mm 220 mm
300 mm
323,9 mm 220 mm
Seite 5/7
ET
LM
L
-73 mm
40 mm
120 mm
-131 mm 70 mm
210 mm
-131 mm 70 mm
210 mm
-130 mm 70 mm
210 mm
