Bei Einbau von Temperaturfühlern in Tauchhülsen ist sicherzustellen, dass das zugelassene Toleranzspiel zwischen dem Außendurchmesser des
Temperaturfühlers und dem Innendurchmesser der Tauchhülse eingehalten wird. Ansonsten erlischt die Bauartzulassung. Der Außendurch-
messer des Temperaturfühlers beträgt 6 -0,03/-0,14 mm. Bei den Tauchhülsen sind zwei Ausführungen möglich:

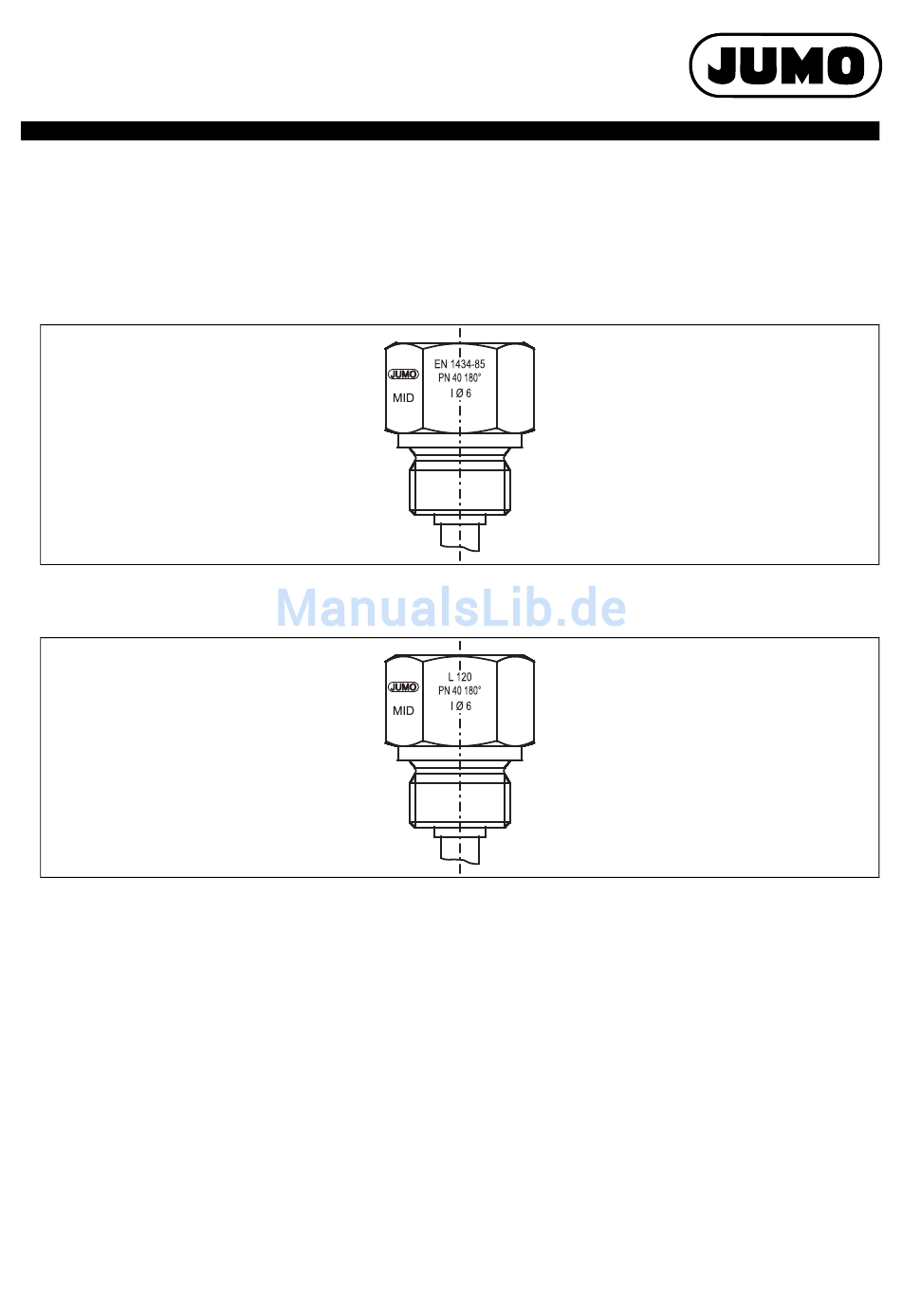

• Ausführung 1:
Tauchhülse Innendurchmesser 6 +0,08/-0,00 mm
Diese Ausführung entspricht der Norm EN 1434-2 und ist bevorzugt zu verwenden. Die Tauchhülse ist durch entsprechenden Hinweis auf die
Norm mit EN 1434 und der Einbaulänge sowie Druckstufe, Innendurchmesser, maximale Einsatztemperatur und Firmenlogo JUMO gekenn-
zeichnet.
• Ausführung 2:
Tauchhülse Innendurchmesser 6,2 +0,00/-0,05 mm
Diese Ausführung entspricht nicht den Norm-Vorgaben; erfüllt aber auch die metrologischen Eigenschaften. Bei der Beschriftung entfällt
gegenüber der Ausführung 1 der Hinweis auf die EN 1434.
Es ist auf eine unbeschädigte, saubere und trockene Dichtung und Dichtfläche in der Einbaustelle zu achten.
Ferner muss sichergestellt sein, dass die Einbaustelle ausreichend tief ist, um Beschädigungen der Fühlerspitze beim Einschrauben zu
vermeiden.
Bei Verwendung einer Einschweißmuffe muss darauf geachtet werden, dass die Mindesteintauchtiefe des Temperaturfühlers in der Rohrleitung
eingehalten wird.
Nach erfolgreicher Montage sind die Temperaturfühler durch eine Plombe gegen Manipulation zu sichern. Hierfür sind die Plombierbohrungen in
der Befestigungsschraube, Kältesperre an Anschlusskopf oder spezielle Plombierösen vorgesehen.
Instandhaltung
Zur Wahrung der Messbeständigkeit ist nach Ablauf der national vorgeschriebenen Eichgültigkeitsdauer eine messtechnische Kontrolle auf
Einhaltung der MPE durchzuführen.
Gleichzeitig muss zur Erhaltung der Dichtigkeit spätestens alle 5 Jahre die Dichtung an der Leitungsdurchführung und dem Anschlusskopf-Deckel
gewechselt werden. Diese kann als kompletter Dichtsatz bei JUMO mit der Teile-Nr. (TN) 00576391 bestellt werden.
