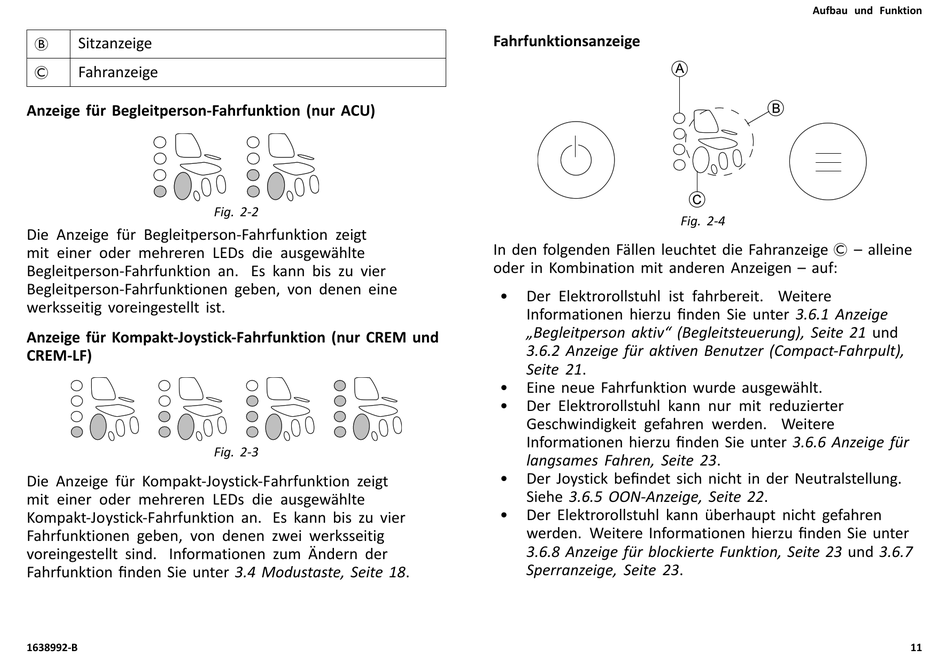

Invacare LiNX DLX-CR400 Ergänzung Zur Gebrauchsanweisung Seite 11

Sitzanzeige
B
C Fahranzeige
Anzeige für Begleitperson-Fahrfunktion (nur ACU)
Die Anzeige für Begleitperson-Fahrfunktion zeigt
mit einer oder mehreren LEDs die ausgewählte
Begleitperson-Fahrfunktion an. Es kann bis zu vier
Begleitperson-Fahrfunktionen geben, von denen eine
werksseitig voreingestellt ist.
Anzeige für Kompakt-Joystick-Fahrfunktion (nur CREM und
CREM-LF)
Die Anzeige für Kompakt-Joystick-Fahrfunktion zeigt
mit einer oder mehreren LEDs die ausgewählte
Kompakt-Joystick-Fahrfunktion an. Es kann bis zu vier
Fahrfunktionen geben, von denen zwei werksseitig
voreingestellt sind. Informationen zum Ändern der
Fahrfunktion finden Sie unter 3.4 Modustaste, Seite 18.
1638992-B
Fig. 2-2
Fig. 2-3
Fahrfunktionsanzeige
In den folgenden Fällen leuchtet die Fahranzeige C – alleine
oder in Kombination mit anderen Anzeigen – auf:
• Der Elektrorollstuhl ist fahrbereit. Weitere
Informationen hierzu finden Sie unter 3.6.1 Anzeige
„Begleitperson aktiv" (Begleitsteuerung), Seite 21 und
3.6.2 Anzeige für aktiven Benutzer (Compact-Fahrpult),
Seite 21.
• Eine neue Fahrfunktion wurde ausgewählt.
• Der Elektrorollstuhl kann nur mit reduzierter
Geschwindigkeit gefahren werden. Weitere
Informationen hierzu finden Sie unter 3.6.6 Anzeige für
langsames Fahren, Seite 23.
• Der Joystick befindet sich nicht in der Neutralstellung.
Siehe 3.6.5 OON-Anzeige, Seite 22.
• Der Elektrorollstuhl kann überhaupt nicht gefahren
werden. Weitere Informationen hierzu finden Sie unter
3.6.8 Anzeige für blockierte Funktion, Seite 23 und 3.6.7
Sperranzeige, Seite 23.
Aufbau und Funktion
Fig. 2-4
11
