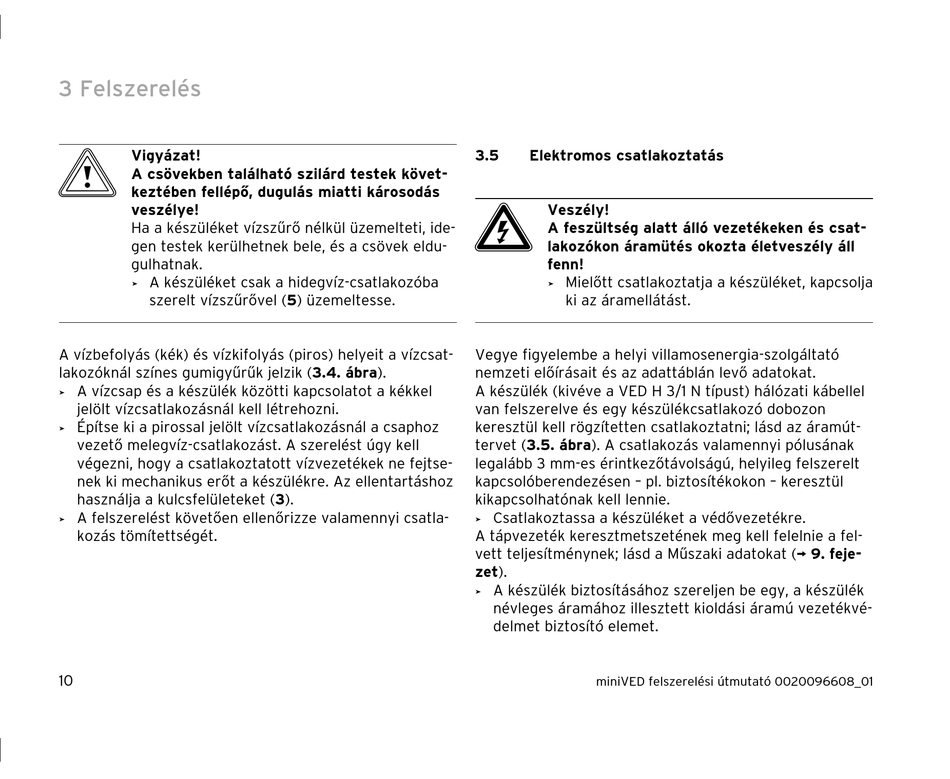

3 Felszerelés
b
Vigyázat!
A csövekben található szilárd testek követ-
keztében fellépő, dugulás miatti károsodás
veszélye!
Ha a készüléket vízszűrő nélkül üzemelteti, ide-
gen testek kerülhetnek bele, és a csövek eldu-
gulhatnak.
A készüléket csak a hidegvíz-csatlakozóba
>
szerelt vízszűrővel (5) üzemeltesse.
A vízbefolyás (kék) és vízkifolyás (piros) helyeit a vízcsat-
lakozóknál színes gumigyűrűk jelzik (3.4. ábra).
A vízcsap és a készülék közötti kapcsolatot a kékkel
>
jelölt vízcsatlakozásnál kell létrehozni.
Építse ki a pirossal jelölt vízcsatlakozásnál a csaphoz
>
vezető melegvíz-csatlakozást. A szerelést úgy kell
végezni, hogy a csatlakoztatott vízvezetékek ne fejtse-
nek ki mechanikus erőt a készülékre. Az ellentartáshoz
használja a kulcsfelületeket (3).
A felszerelést követően ellenőrizze valamennyi csatla-
>
kozás tömítettségét.
10
3.5 Elektromos csatlakoztatás
e
Veszély!
A feszültség alatt álló vezetékeken és csat-
lakozókon áramütés okozta életveszély áll
fenn!
Mielőtt csatlakoztatja a készüléket, kapcsolja
>
ki az áramellátást.
Vegye figyelembe a helyi villamosenergia-szolgáltató
nemzeti előírásait és az adattáblán levő adatokat.
A készülék (kivéve a VED H 3/1 N típust) hálózati kábellel
van felszerelve és egy készülékcsatlakozó dobozon
keresztül kell rögzítetten csatlakoztatni; lásd az áramút-
tervet (3.5. ábra). A csatlakozás valamennyi pólusának
legalább 3 mm-es érintkezőtávolságú, helyileg felszerelt
kapcsolóberendezésen – pl. biztosítékokon – keresztül
kikapcsolhatónak kell lennie.
Csatlakoztassa a készüléket a védővezetékre.
>
A tápvezeték keresztmetszetének meg kell felelnie a fel-
vett teljesítménynek; lásd a Műszaki adatokat (¬ 9. feje-
zet).
A készülék biztosításához szereljen be egy, a készülék
>
névleges áramához illesztett kioldási áramú vezetékvé-
delmet biztosító elemet.
miniVED felszerelési útmutató 0020096608_01
