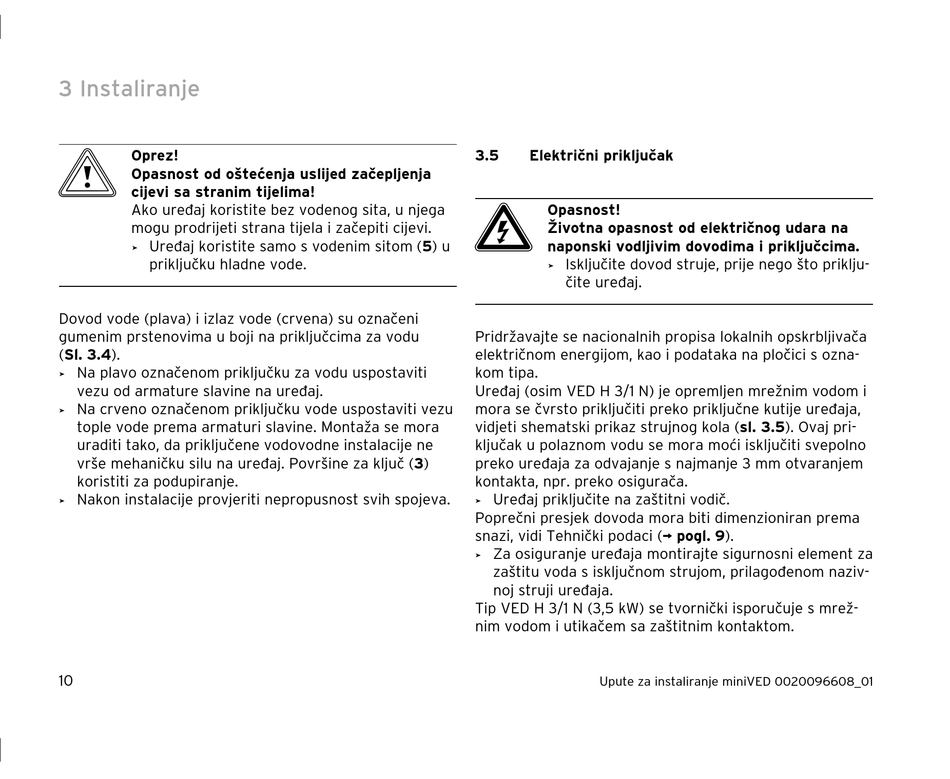

3 Instaliranje
b
Oprez!
Opasnost od oštećenja uslijed začepljenja
cijevi sa stranim tijelima!
Ako uređaj koristite bez vodenog sita, u njega
mogu prodrijeti strana tijela i začepiti cijevi.
Uređaj koristite samo s vodenim sitom (5) u
>
priključku hladne vode.
Dovod vode (plava) i izlaz vode (crvena) su označeni
gumenim prstenovima u boji na priključcima za vodu
(Sl. 3.4).
Na plavo označenom priključku za vodu uspostaviti
>
vezu od armature slavine na uređaj.
Na crveno označenom priključku vode uspostaviti vezu
>
tople vode prema armaturi slavine. Montaža se mora
uraditi tako, da priključene vodovodne instalacije ne
vrše mehaničku silu na uređaj. Površine za ključ (3)
koristiti za podupiranje.
Nakon instalacije provjeriti nepropusnost svih spojeva.
>
10
3.5 Električni priključak
e
Opasnost!
Životna opasnost od električnog udara na
naponski vodljivim dovodima i priključcima.
Isključite dovod struje, prije nego što priklju-
>
čite uređaj.
Pridržavajte se nacionalnih propisa lokalnih opskrbljivača
električnom energijom, kao i podataka na pločici s ozna-
kom tipa.
Uređaj (osim VED H 3/1 N) je opremljen mrežnim vodom i
mora se čvrsto priključiti preko priključne kutije uređaja,
vidjeti shematski prikaz strujnog kola (sl. 3.5). Ovaj pri-
ključak u polaznom vodu se mora moći isključiti svepolno
preko uređaja za odvajanje s najmanje 3 mm otvaranjem
kontakta, npr. preko osigurača.
Uređaj priključite na zaštitni vodič.
>
Poprečni presjek dovoda mora biti dimenzioniran prema
snazi, vidi Tehnički podaci (¬ pogl. 9).
Za osiguranje uređaja montirajte sigurnosni element za
>
zaštitu voda s isključnom strujom, prilagođenom naziv-
noj struji uređaja.
Tip VED H 3/1 N (3,5 kW) se tvornički isporučuje s mrež-
nim vodom i utikačem sa zaštitnim kontaktom.
Upute za instaliranje miniVED 0020096608_01
