3 Instaliranje
3.2 Dimenzije uređaja i priključaka
140
186

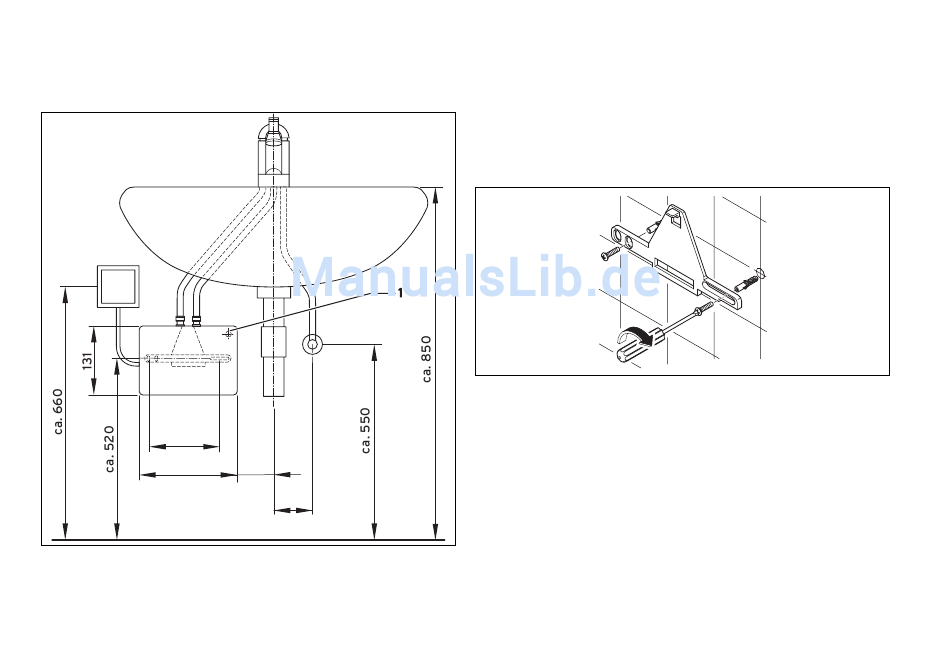

Sl. 3.1 Dimenzije uređaja i priključaka
1 Ulaz kabela
8
≥70
75
3.3 Montiranje uređaja
Uređaj se mora instalirati s priključcima vode okomito
prema gore, tako da se dovod tople vode armature sla-
vine i dovod hladne vode mogu izravno priključiti.
Sl. 3.2 Pričvršćivanje zidnog držača
Zidni držač pričvrstiti na zid s priloženim vijcima i zati-
>
cima.
Upute za instaliranje miniVED 0020096608_01
