3 Installation

3.2 Geräte- und Anschlussabmessungen
140
186

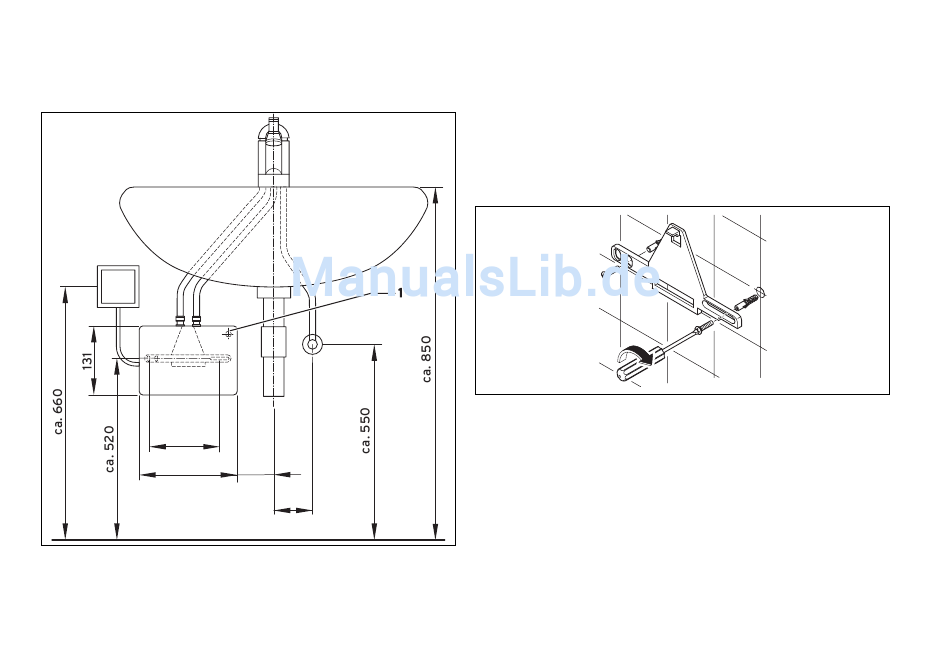

Abb. 3.1 Geräte- und Anschlussabmessungen
1 Kabeleingang
8
≥70
75
3.3 Gerät montieren
Das Gerät muss mit den Wasseranschlüssen senkrecht
nach oben installiert werden, so dass die Warmwasserlei-
tung der Zapfarmatur und die Kaltwasserzuleitung direkt
angeschlossen werden können.
Abb. 3.2 Wandhalter befestigen
>
Wandhalter mit beiliegenden Schrauben und Dübeln an
der Wand befestigen.
Installationsanleitung miniVED 0020096608_01
