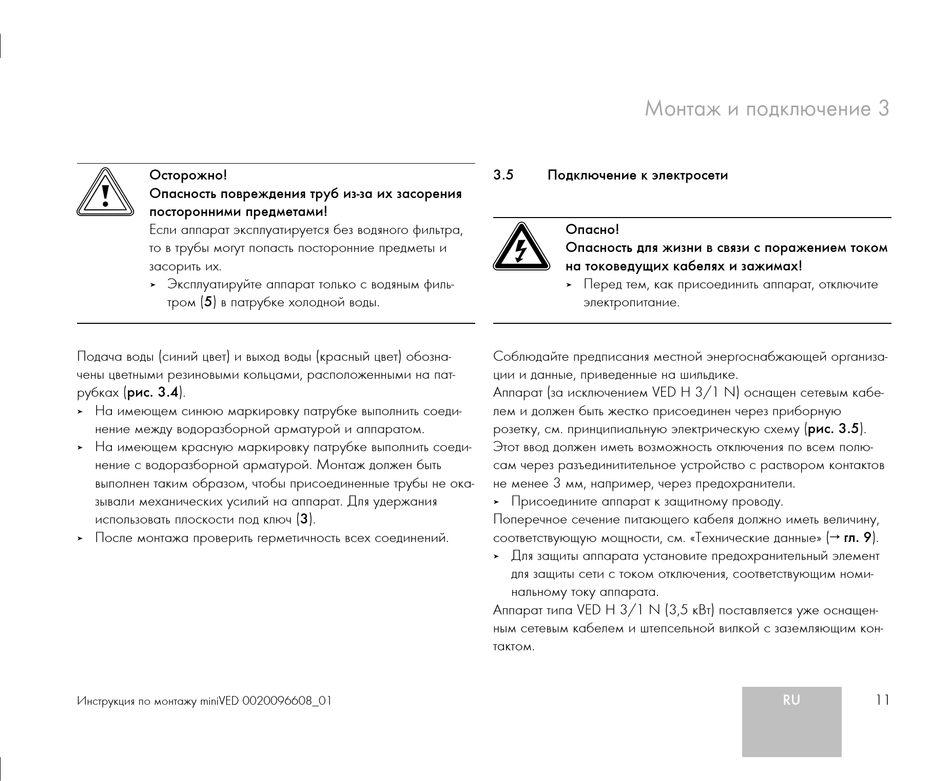

b
Осторожно!
Опасность повреждения труб из-за их засорения
посторонними предметами!
Если аппарат эксплуатируется без водяного фильтра,
то в трубы могут попасть посторонние предметы и
засорить их.
Эксплуатируйте аппарат только с водяным филь-
>
тром (5) в патрубке холодной воды.
Подача воды (синий цвет) и выход воды (красный цвет) обозна-
чены цветными резиновыми кольцами, расположенными на пат-
рубках (рис. 3.4).
На имеющем синюю маркировку патрубке выполнить соеди-
>
нение между водоразборной арматурой и аппаратом.
На имеющем красную маркировку патрубке выполнить соеди-
>
нение с водоразборной арматурой. Монтаж должен быть
выполнен таким образом, чтобы присоединенные трубы не ока-
зывали механических усилий на аппарат. Для удержания
использовать плоскости под ключ (3).
После монтажа проверить герметичность всех соединений.
>
Инструкция по монтажу miniVED 0020096608_01
Монтаж и подключение 3
3.5 Подключение к электросети
e
Опасно!
Опасность для жизни в связи с поражением током
на токоведущих кабелях и зажимах!
Перед тем, как присоединить аппарат, отключите
>
электропитание.
Соблюдайте предписания местной энергоснабжающей организа-
ции и данные, приведенные на шильдике.
Аппарат (за исключением VED H 3/1 N) оснащен сетевым кабе-
лем и должен быть жестко присоединен через приборную
розетку, см. принципиальную электрическую схему (рис. 3.5).
Этот ввод должен иметь возможность отключения по всем полю-
сам через разъединитительное устройство с раствором контактов
не менее 3 мм, например, через предохранители.
Присоедините аппарат к защитному проводу.
>
Поперечное сечение питающего кабеля должно иметь величину,
соответствующую мощности, см. «Технические данные» (→ гл. 9).
Для защиты аппарата установите предохранительный элемент
>
для защиты сети с током отключения, соответствующим номи-
нальному току аппарата.
Аппарат типа VED H 3/1 N (3,5 кВт) поставляется уже оснащен-
ным сетевым кабелем и штепсельной вилкой с заземляющим кон-
тактом.
