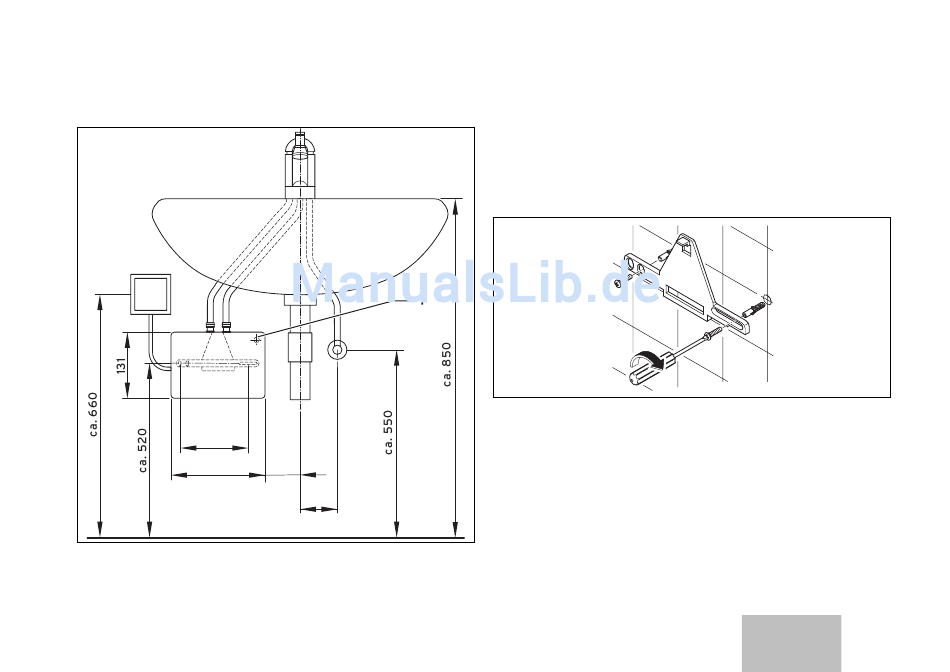

3.2 Размеры аппарата и подключений
140
186
Рис. 3.1 Размеры аппарата и подключений
1 Кабельный ввод
Инструкция по монтажу miniVED 0020096608_01
≥70
75
Монтаж и подключение 3
3.3 Монтаж аппарата
Аппарат разрешается устанавливать только патрубками верти-
кально вверх, чтобы можно было напрямую присоединить линию
горячей воды водоразборной арматуры и линию подачи холод-
ной воды.
Рис. 3.2 Крепление кронштейна
Кронштейн закрепить на стене, используя входящие в объем
>
поставки винты и дюбеля.
