Sumitomo BUDDYBOX Betriebsanleitung Seite 17

B U D D Y B O X B e t r i e b s a n l e i t u n g

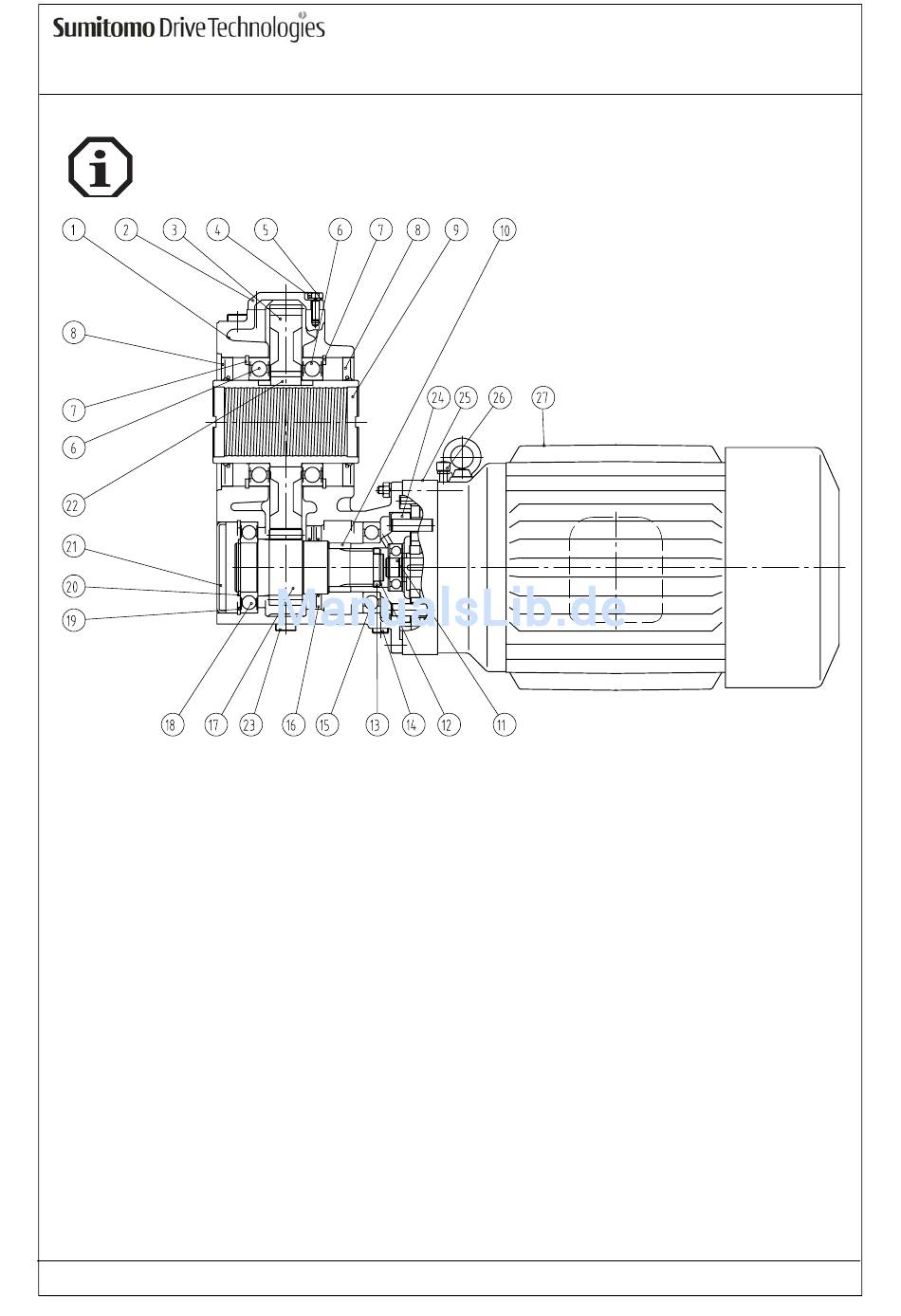

1 2 . E r s a t z t e i l e Stirnradgetriebe
1 Gehäuse
2 Verschlussdeckel
3 Stirnrad
4 Sechskantschraube
5 Federring
6 Kugellager
7 Sicherungsring
8 Wellendichtring
9 Hohlwelle f. Taper Grip®
Seite 16
10 Distanzring
11 Motorwelle
12 Sicherungsring
13 Distanzscheibe
14 Verschlussschraube
15 Kugellager
16 Wellendichtring
17 Ritzelwelle
18 Kugellager
Ausgabe: 09/2006
19 Sicherungsring
20 Sicherungsring
21 Dichtungsdeckel
22 Paßfeder
23 Verschlussschraube24
Stufenwelle
25 Bolzenring
26 Atmungsfilter
27 Motor
BB_D_GB_06_09 Nr. 991002
