B U D D Y B O X B e t r i e b s a n l e i t u n g

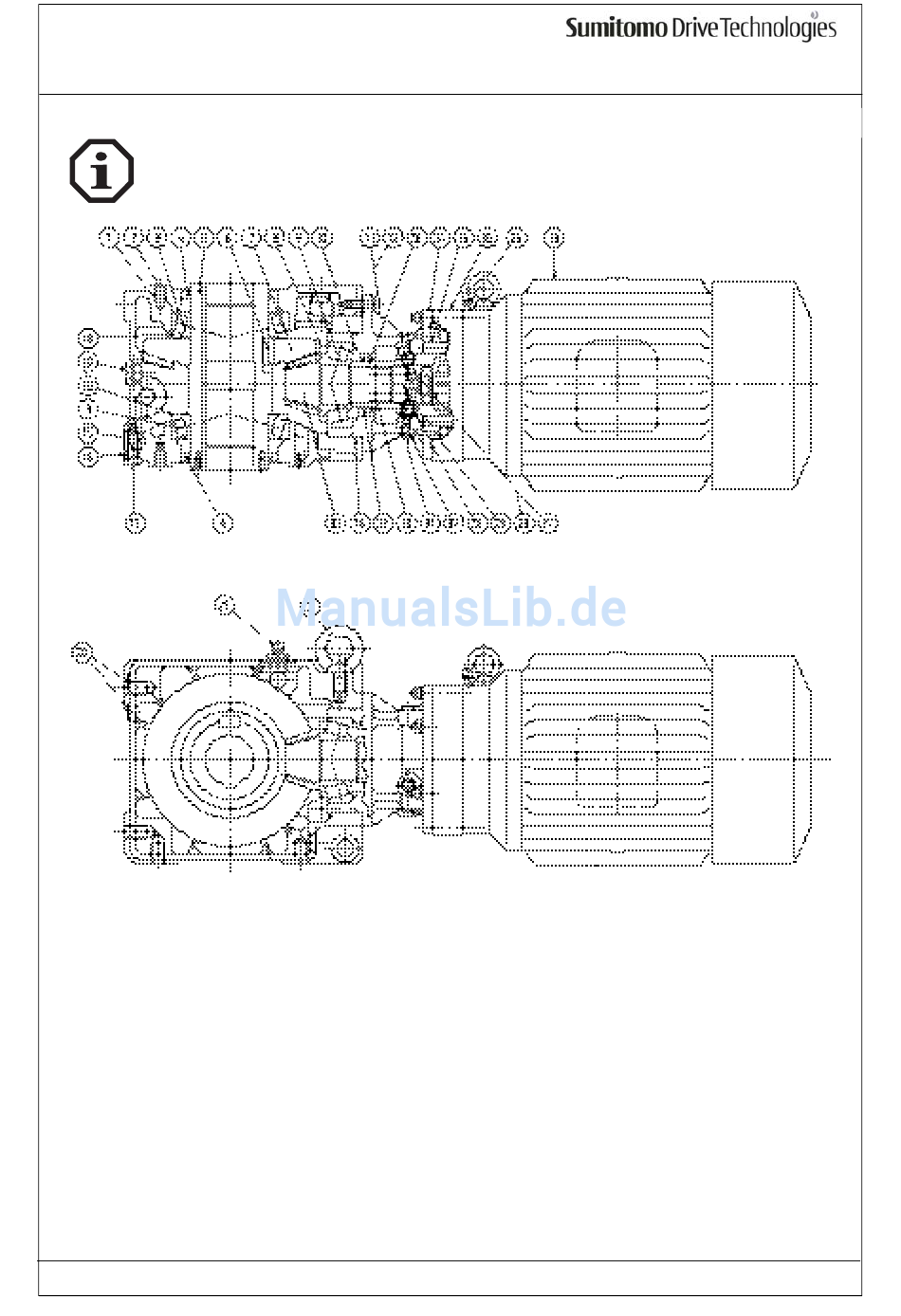

11 . E r s a t z t e i l e Kegelradgetriebe
1 Gehäuse
2 Abstimmring
3 Kegelrollenlager
4 Wellendichtring
5 Abtriebhohlwelle
6 Paßfeder
7 Kegelrad
8 Nilos ring
9 Kegelrollenlager
10 Abstimmring
11 Sechskantschraube
12 Federring
BB_D_GB_09_06 Nr. 991002
13 Motor
14 O-Ring
15 O-Ring
16 Abtriebsdeckel
17 Sechskantschraube
18 Nilos ring
19 Ölstandsschlauch
20 Verschlussschraube
21 Atmungsfilter
23 Ringschraube
24 Ölstandsschlauch
25 Atmungsfilter
Ausgabe:
26 Distanzring
27 Zylinderkopfschraube
28 Nord-Lock-Scheibe
29 Scheibe
30 Abstimmring
31 Verschlussschraube
32 Öldichtung
33 Kegelritzelwelle
34 Flanschgehäuse
35 Stufenwelle
36 Bolzenring
09/2006 Seite 15
