2.1 Montage Wandeinbauhülse „rund"
2. Montage Wandeinbauhülse
2.1 Montage Wandeinbauhülse „rund" (Rohr iV14R)
Achtung! Wenn Sie zum Rohr eine Schiebehülse bestellt haben, beachten Sie bitte die
gesonderten Hinweise (kursiv geschrieben) in dieser Anleitung!
Mit der Schiebehülse können geringfügige Längenanpassungen (Verlängerung bis zu 50
mm) vorgenommen werden. Zudem kann die Außenplatine an der Schiebehülse befestigt
werden.

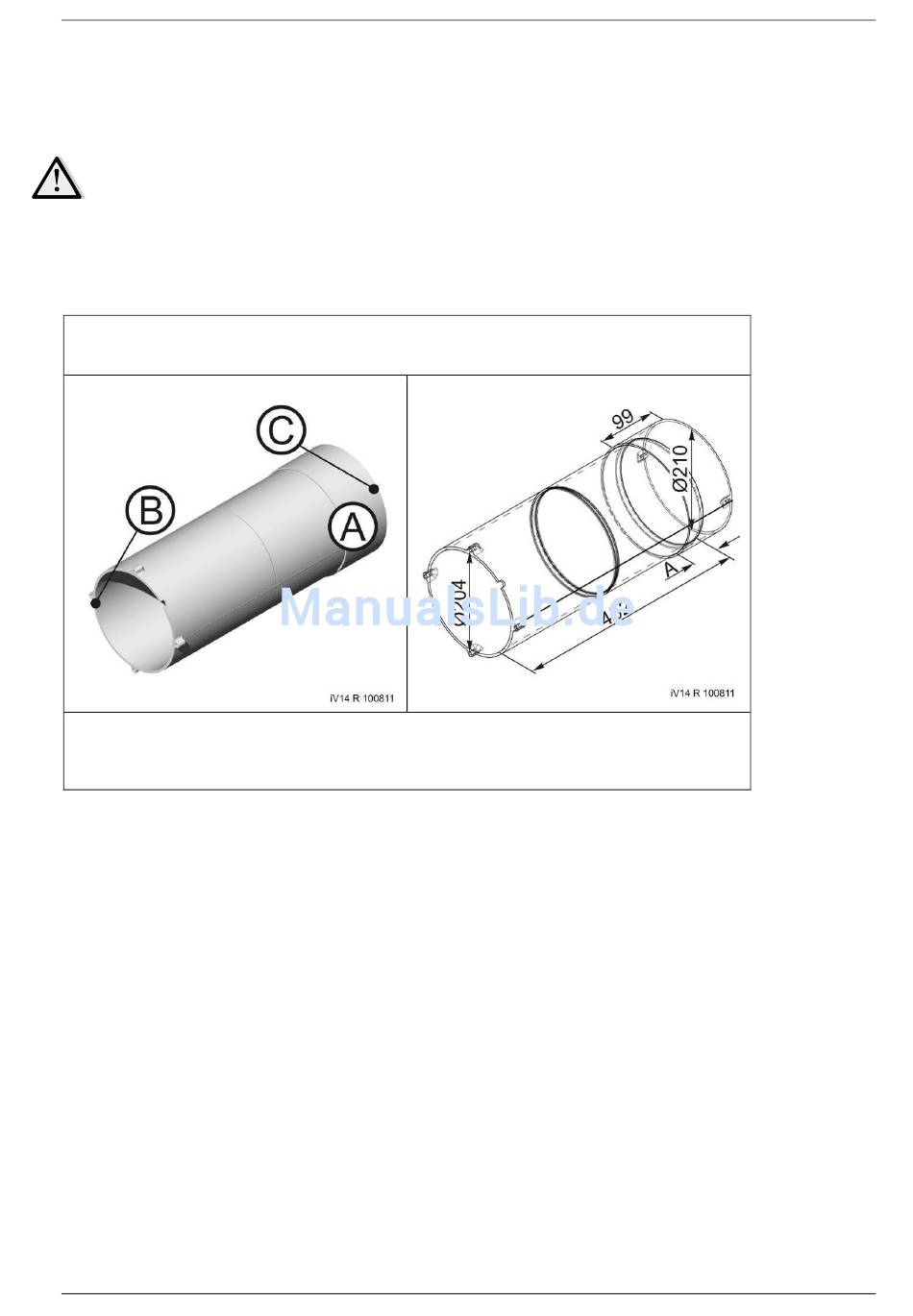

Technische Daten
mit optionaler Schiebehülse (Art.-Nr. 1506-0048)
A: Arretierungsfläche
B: Innenseite
C: Außenseite
Lieferumfang
- Rohr iV14R: 450 mm (Art.-Nr. 1506-0037) / 650 mm (Art.-Nr. 1506-0038) /
850 mm (Art.-Nr. 1506-0039)
- Montagekeile
- Putzdeckel (zuschneidbar)
- Beipackbeutel (Schaumband, Dübel + Schrauben + Quellband für Außenhaube,
Anschlagband)
Zubehör (optional)
- Schiebehülse
Unterlegscheiben) (Art.-Nr. 1506-0048)
- Schalldämmmatte (Art.-Nr. 1004-0057)
- Gewebeband zur Arretierung der Schiebehülse (Art.-Nr. 1004-0051)
- Flachkabel Litze 6 x 0,25 mm
- Rundkabel Litze 3 x 0,75 mm
®
inVENTer
Rohr iV14R (Art.-Nr. 1506-0037)
für
Rohr
iV14R
2
(Art.-Nr. 1004-0006 [33 m] / Art.-Nr. 1004-0007 [lfm])
2
(Art.-Nr. 1004-0020 [33 m] / Art.-Nr. 1004-0049 [lfm])
www.inventer.de
mit
Beipackbeutel
(Dichtband,
Schrauben
+
5
