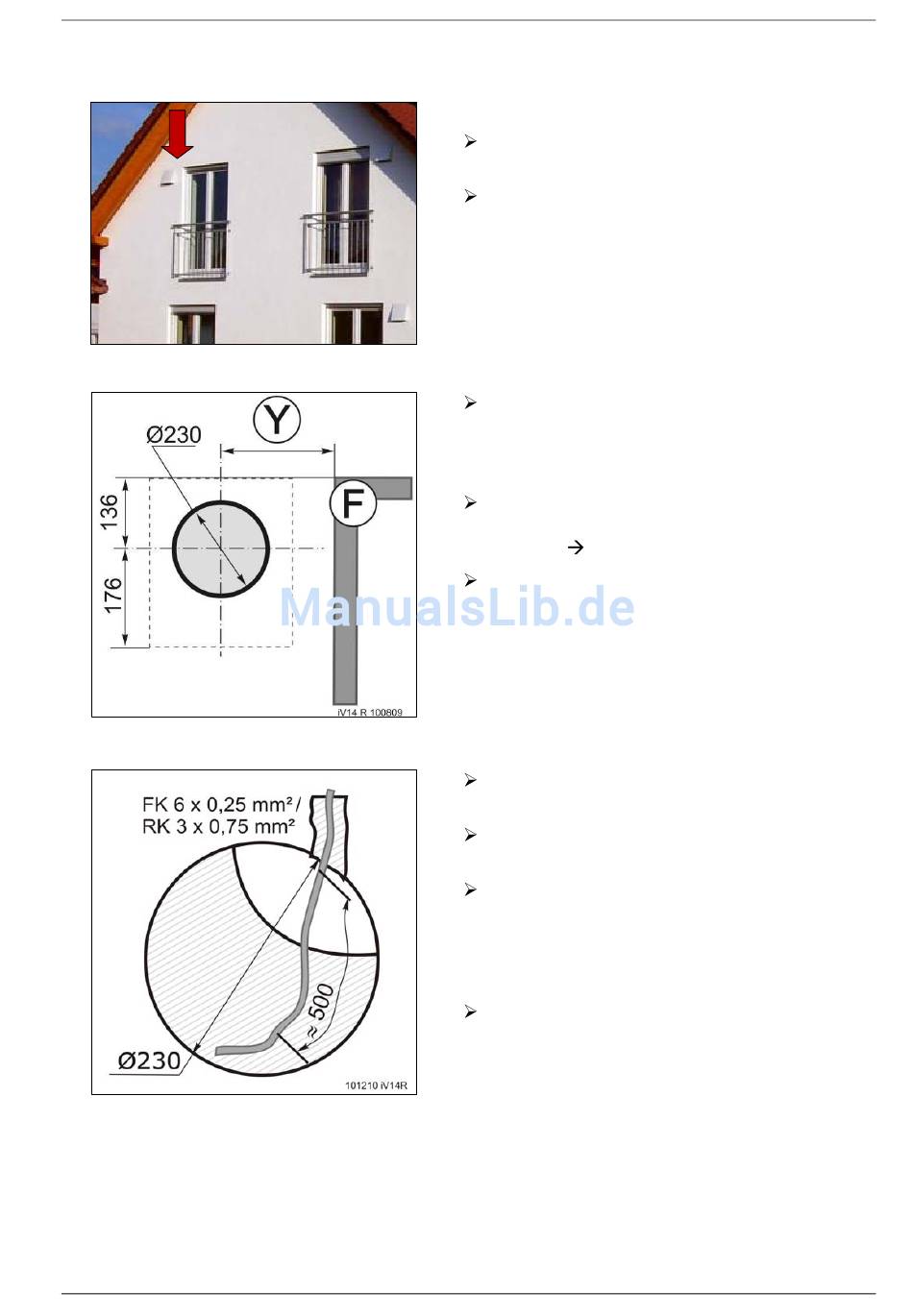

inVENTer iV14R Montageanleitung Seite 7

2.1 Montage Wandeinbauhülse „rund"
Festlegen des Einbauortes, Wandöffnung und Kabelverlegung
Hinweise
Bitte beachten Sie die gesonderte Montageanleitung des Reglers und den
Stromlaufplan! Verwenden Sie nach Möglichkeit die inVENTer-Kabel (optionales
Zubehör).
®
inVENTer
Innen
Mindestabstand 100 mm umlaufend von
Kante Wandeinbauhülse zur Wand/Decke
Später ist ein Freiraum von mindestens
250 mm
Wartungsarbeiten einzuhalten (nicht mit
Schränken verstellen).
Außen
Achten Sie bei der Festlegung des
Einbauortes auch auf die Außenansicht
(z.B. Außenhaube
Fenstersturz), siehe Zeichnung links.
Mindestabstand
Bauteilen beachten [F = Kante Fenster-
laibung]
Achten Sie beim Erstellen der Öffnung
darauf, dass außen niemand durch
herabfallendes Mauerwerk verletzt wird.
Erstellen Sie eine runde Wandöffnung mit
230 mm Durchmesser.
Beachten Sie ein leichtes Gefälle nach
außen (ca. 1° bis 2°).
Verlegen Sie die Anschlussleitung 6 x
0,25 mm² (Flachkabel FK) oder 3 x 0,75
mm² (Rundkabel RK) zum inVENTer-
Lüfter so, dass die Leitung rechts oben
(gesehen von innen) ankommt.
Lassen Sie
erforderlichen Anschluss überstehen, bei
Rohrverlängerung entsprechend länger.
www.inventer.de
vor der Wand
bündig
zu angrenzenden
Y ≥ 250 mm
ca. 500 mm
für
mit
für den
6
