BENUTZER- UND SICHERHEITSHINWEISE Benutzer- und Sicherheitshinweise Danke, dass Sie sich für ein Qualitätsprodukt von inVENTer entschieden haben! Dieses Kapitel gibt Ihnen einen Überblick über die grundsätzlichen Sicherheitsvorkehrungen für einen sicheren und einwandfreien Betrieb Ihres Lüftungssystems. Benutzerinformation Sicherheits- und Warnhinweiskonzept Die Sicherheits- und Warnhinweise in dieser Montage- und Bedienungsanleitung sind einheit- lich aufgebaut und mit einem Symbol auf der linken Seite des Hinweises gekennzeichnet.
Unfallverhütungsvorschriften der Berufsgenossenschaft. Verwenden Sie das Gerät/System nur entsprechend der Einsatzfälle, die in dieser Dokumentati- on beschrieben sind und nur in Verbindung mit den Komponenten, die von der inVENTer GmbH empfohlen, zugelassen und in dieser Dokumentation genannt sind. Änderungen oder Umbau- ten am Gerät/System sind nicht zulässig.
• Hindernisse, die den Zugang zum oder die Entfernung des Reversierventilators behindern. Qualifiziertes Personal Die Lüftungsgeräte iV14R und iV14V entsprechen den technischen Sicherheitsanforderungen und Normen elektrischer Geräte für den Hausgebrauch. Die Geräte/Systeme dürfen nur in Verbindung mit dieser Dokumentation und der Dokumentation für die Regler eingerichtet und betrieben werden.

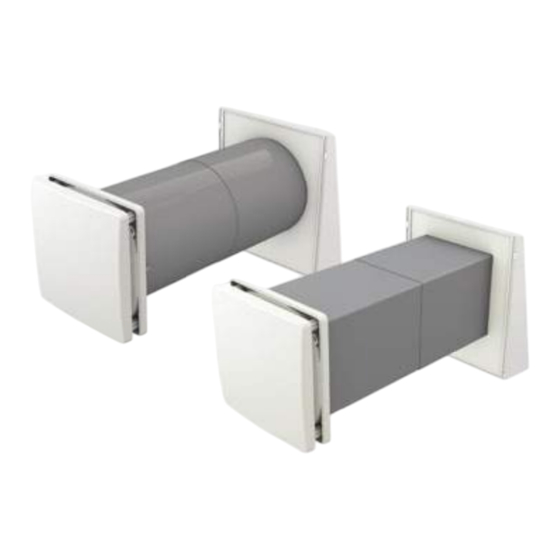

SYSTEMÜBERSICHT Funktion Das Lüftungssystem iV14R/V wird eingesetzt, um die Belüftung von Wohn- und Schlafräumen sicherzustellen. Dabei sorgt der integrierte Wärmespeicher für einen geringen Wärmeverlust. Das Lüftungssystem arbeitet nach dem Prinzip der Wärmerückgewinnung durch Richtungs- wechsel des Ventilators. Der integrierte Wärmespeicher lädt sich mit der Wärmeenergie der Raumluft auf, wenn sie nach außen ausströmt (Abluft).
Lüftungsgerät komplett abzuschalten. Regler MZ-One ® Der Regler MZ-One ist ein elektronisches Bediengerät zur ® Ansteuerung von bis zu 16 Lüftungsgeräten inVENTer iV14. ® Er zeichnet sich durch seine Clust-Air -Technologie (Multi- ® zonen-Steuerung), eine leichte Montage, ein einfaches Bedien- konzept und eine übersichtliche Menüstruktur aus.
• Das Lüftungsgerät darf nicht direkt ans 230 V-Netz angeschlossen werden, die Steuerung erfolgt immer über einen Regler! • Verschließen Sie das Lüftungsgerät während der Baumaßnahmen mit den beiliegenden Styropor-Scheiben. • Das Lüftungsgerät ist nicht zur Bauaustrocknung geeignet. Lüftungssystem inVENTer iV14R/iV14V • Montage- und Bedienungsanleitung ®...
Seite 15
Ø 8 mm, min. 50 mm tief (4 x) 5 Abtropfkante In Abbildung 10 ist die Grundplatte Wetterschutzhaube Nova R für das Lüftungsgerät iV14R dargestellt. Die angegebenen Abmessungen sind für die Grundplatte Wetterschutzhaube Nova V (Lüftungsgerät iV14V) identisch. Lüftungssystem inVENTer iV14R/iV14V •...
Verletzung von Körperteilen und/oder Beschädigung von Gegenständen! ► An Gebäude-Außenseite einen Schutz gegen herabfallendes Mauerwerk anbringen. ► Gegenstände aus der unmittelbaren Umgebung der Gebäude-Außenseite entfernen. iV14R: Bohrmaschine mit Aufsatz Kernbohrung oder Fräsbohrer Ø 225 mm iV14V: Hammer, Meißel, Mauerschlitzfräse Voraussetzungen: Das Mauerwerk ist trocken und tragfähig.
► Verlegen Sie den Ventilator-BUS, 3-adrig (Litze), vom Regler zur Wandöff nung des Lüftungs- gerätes. Achten Sie darauf, dass das Kabelende ca. 500 mm in den Innenraum hineinragt. ► Verputzen Sie den Putz-/Mauerschlitz. Der Ventilator-BUS ist verlegt. Lüftungssystem inVENTer iV14R/iV14V • Montage- und Bedienungsanleitung ®...
Maßband, Trennschleifer, Wasserwaage, nicht drückender 2K-Montageschaum, Klingenmesser Voraussetzungen: □ Die Wandöff nung Ø 225 mm (iV14R) oder 210 mm (iV14V) ist fertig gestellt. Der Ventilator-BUS ist verlegt. ► Ermitteln Sie die exakte Wandstärke + 10 mm. Achten Sie darauf, die Dicke von Außenputz und Dämmung, Mauerwerk und Innenputz zu...
Seite 20
► Gewindesicherungen der Befestigungselemente erst bei Anbringen der Innenblende entfer- nen. TIPP: Stabilisieren Sie die Wandeinbauhülse vor dem Ausschäumen durch Einschieben des Wärmespeichers oder ein geeignetes Material, damit sie sich nicht verformt. Lüftungssystem inVENTer iV14R/iV14V • Montage- und Bedienungsanleitung ®...
Seite 21
Achten Sie darauf, dass Sie den Ventila- tor-BUS nicht beschädigen. ► Kürzen Sie, wenn nötig, die Wandeinbau- hülse mit 10 mm Überstand zum Außenputz. ► Entgraten Sie die Kanten. Die Wandeinbauhülse ist montiert. Lüftungssystem inVENTer iV14R/iV14V • Montage- und Bedienungsanleitung ®...
Achten Sie darauf, dass die Aussparung im umlaufenden Anschlagband im unteren Be- reich der Wandeinbauhülse platziert ist. ► Brechen Sie die für das Lüftungsgerät iV14R notwendige Öff nung Wandeinbauhülse (grau hinterlegte Fläche) mit einer Zange aus der Grundplatte Nova-R aus.
Seite 23
Dämmung oder bei Einsatz des Wandeinbaublocks Dämmstoff dübel zur Befestigung. Diese sind nicht im Lieferumfang enthalten, sie sind optional erhältlich. ► Verschrauben Sie die Grundplatte Wetterschutzhaube mit 4 Schrauben an der fertig gestellten Außenwand. Lüftungssystem inVENTer iV14R/iV14V • Montage- und Bedienungsanleitung ®...
Die Wetterschutzhaube Nova ist montiert. Einschub Wärmespeicher montieren und Ventilator an den Regler anschließen Die Montage des Einschubs Wärmespeicher und der Anschluss des Reversier-Ventilators an den Regler wird nachfolgend am Beispiel des Einschubs Wärmespeicher iV14R dargestellt. Anschluss und Montage des Einschubs Wärmespeicher iV14V erfolgen sinngemäß. HINWEIS Den Einschub Wärmespeicher nicht außerhalb der Wandeinbauhülse lagern/stapeln, dies führt zur Beschädigung der Keramik des Wärmespeichers! ►...
Seite 25
Richtung wie die Leitungen am Stecker-BUS aus. ► Stecken Sie den angeschlossenen Stecker in die grüne Buchse auf dem Stecker-BUS. Der Abluft-Betrieb ist eingestellt. Der Einschub Wärmespeicher ist an den Regler angeschlossen. Lüftungssystem inVENTer iV14R/iV14V • Montage- und Bedienungsanleitung ®...
(–) (–) Start Richtung Abluft-Betrieb: Start Richtung Zuluft-Betrieb: • Die Klemmschrauben des Steckers und die • Die Klemmschrauben des Steckers und die Leitungen am Stecker-BUS sind zur gleichen Leitungen am Stecker-BUS sind in unter- Seite gerichtet. schiedliche Richtungen gerichtet. • Die Leuchtdiode leuchtet nicht. • Die Leuchtdiode leuchtet. 1 Leitungen am Stecker-BUS 4 Stecker 2 Leuchtdiode am Stecker-BUS 5 Ventilator-BUS 3 Buchse Ventilator 6 Klemmschrauben am Stecker Regler Lüftungssystem inVENTer iV14R/iV14V • Montage- und Bedienungsanleitung ®...
Seite 27
Abluft-Betrieb: Leuchtdiode AUS Die Start-Richtung ist eingestellt. ► Schieben Sie den angeschlossenen Einschub Wärmespeicher bis zum Anschlagband in Rich- tung Wetterschutzhaube. Der Einschub Wärmespeicher ist montiert. Das Lüftungssystem ist gestartet. Lüftungssystem inVENTer iV14R/iV14V • Montage- und Bedienungsanleitung ®...
Werden die Laschen bei Montage am Lüftungssystem iV14V ausgebrochen ist keine Montage der Innenblende Flair V-233x233 am Lüftungsgerät iV14V mehr möglich! ► Lüftungsgerät iV14R: Laschen an der Sollbruchstelle herausbrechen. ► Lüftungsgerät iV14V: Laschen an der Sollbruchstelle nicht herausbrechen. Lüftungssystem iV14R: ►...
Seite 29
Achten Sie darauf, die Rastnasen an den Abstandshaltern nach innen zu drücken. ► Schieben Sie die Abdeckung Innenblende auf die Abstandshalter. Alle Abstandshalter rasten fühlbar ein. Die Innenblende Flair V-233x233 ist montiert. Lüftungssystem inVENTer iV14R/iV14V • Montage- und Bedienungsanleitung ®...
Voraussetzung: Die Innenblende ist geöff net. ► Schieben Sie die Abdeckung der Innen- blende auf den unteren Abstandshaltern in Richtung Grundplatte. Die Abdeckung der Innenblende ist nach unten gekippt. Der Luftvolumenstrom wird nach oben gelenkt. Lüftungssystem inVENTer iV14R/iV14V • Montage- und Bedienungsanleitung ®...
• Staubsauger Reinigungsempfehlungen Bei den hier aufgeführten Maßnahmen und -intervallen handelt es sich um Empfehlungen der inVENTer GmbH, um die Funktions- und Leistungsfähigkeit des Lüftungssystems iV14 aufrecht- zuerhalten. Je nach Bedarf und/oder Luftqualität kann Ihr persönlicher Wartungsplan von diesen Empfeh- lungen abweichen.
► Ziehen Sie die Abdeckung Innenblende nach vorn. Achten Sie darauf, dass alle Abstandshalter ausrasten. ► Nehmen Sie die Abdeckung Innenblende nach vorn ab. Sie haben die Abdeckung der Innenblende entfernt. Lüftungssystem inVENTer iV14R/iV14V • Montage- und Bedienungsanleitung ®...
Filterring in Richtung Innenraum zeigt. ► Setzen Sie die Abdeckung auf die vier Abstandshalter. Achten Sie darauf, dass sich das inVENTer-Logo unten rechts befi ndet. Achten Sie darauf, die Rastnasen an den Abstandshaltern nach innen zu drücken. ► Schieben Sie die Abdeckung Innenblende auf die Abstandshalter.
REINIGUNG UND PFLEGE Einschub Wärmespeicher ausbauen Der Ausbau des Einschubs Wärmespeicher wird am Beispiel des Lüftungsgerätes iV14R gezeigt. Verfahren Sie für das Lüftungsgerät iV14V sinngemäß. Stift zum Markieren der Steckerausrichtung Voraussetzung: Der Reversier-Ventilator ist am Regler ausgeschaltet. Der Staubfi lter ist entfernt. ( 6.2) TIPP: Markieren Sie vor dem Abziehen die Ausrichtung des grünen Steckers Regler. Dadurch vermeiden Sie beim erneuten Anschließen eine falsche Laufrichtung des Reversier-Ventilators.
REINIGUNG UND PFLEGE Einschub Wärmespeicher reinigen Die Reinigung des Einschubs Wärmespeicher wird am Beispiel des Lüftungsgerätes iV14R gezeigt. Verfahren Sie für das Lüftungsgerät iV14V sinngemäß. Weicher Pinsel, fl usenfreies weiches Tuch, warmes Wasser Voraussetzung: Der Einschub Wärmespeicher ist ausgebaut. HINWEIS Die falsche Reinigung des Wärmespeichers führt zur Beschädigung der Dämmung am Wärmespeicher! ►...
REINIGUNG UND PFLEGE Einschub Wärmespeicher einbauen Die Reinigung des Einschubs Wärmespeicher wird am Beispiel des Lüftungsgerätes iV14R gezeigt. Verfahren Sie für das Lüftungsgerät iV14V sinngemäß. Voraussetzung: Der Einschub Wärmespeicher ist ausgebaut. ► Setzen Sie den Einschub Wärmespeicher vom Innenraum aus so in die Wandeinbauhülse ein, dass Sie den Stecker-BUS erreichen können.
Drehzahl Ventilator sehr hoch. einstellen. Sitz des Steckers am Regler kontrollie- Installationsfehler. ren. Der Stecker muss fest im Steckergehäuse sitzen. Zuluft kalt Regler arbeitet in der Betriebsart Wärmerückgewinnung am Betriebsart Durchlüftung. Regler einschalten. Lüftungssystem inVENTer iV14R/iV14V • Montage- und Bedienungsanleitung ®...
Beachten Sie den bestimmungsgemäßen Gebrauch, um den Gewährleistungsanspruch auf- rechtzuerhalten. Herstellergarantie Die inVENTer GmbH gibt 5 Jahre Garantie auf alle Elektronikbauteile und die Wandeinbau- hülse, sowie 30 Jahre Garantie auf die Keramik des Wärmespeichers. Diese deckt einen vorzeitigen Produktverschleiß ab.
