2.2 Montage Wandeinbauhülse „eckig"
2.2 Montage Wandeinbauhülse „eckig" (Kanal iV14V)
Achtung! Wenn Sie zum Kanal eine Schiebehülse bestellt haben, beachten Sie bitte die
gesonderten Hinweise (kursiv geschrieben) in dieser Anleitung!
Mit der Schiebehülse können geringfügige Längenanpassungen (Verlängerung bis zu 50
mm) vorgenommen werden. Zudem kann die Außenplatine an der Schiebehülse befestigt
werden.

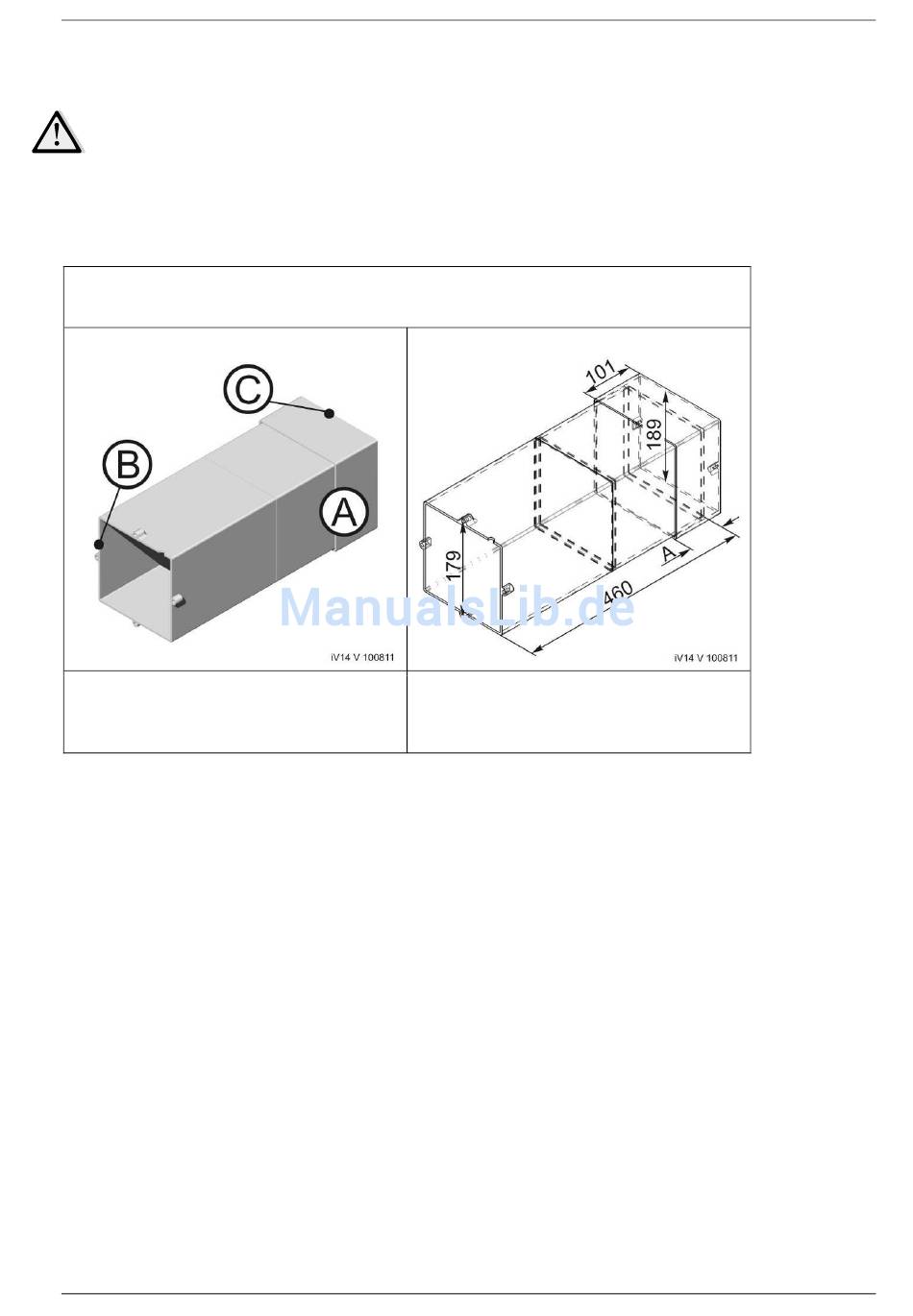

Technische Daten
A: Arretierungsfläche
B: Innenseite
C: Außenseite
Lieferumfang
- Kanal iV14V: 450 mm (Art.-Nr. 1506-0042) / 650 mm (Art.-Nr. 1506-0041) /
850 mm (Art.-Nr. 1506-0040)
- Montagekeile
- Putzdeckel (zuschneidbar)
- Beipackbeutel (Schaumband, Dübel + Schrauben + Quellband für Außenhaube,
Anschlagband)
Zubehör (optional)
- Schiebehülse für Kanal iV14V mit Beipackbeutel (Schrauben + Unterlegscheiben)
(Art.-Nr. 1506-0049)
- Schalldämmmatte (Art.-Nr. 1004-0057)
- Gewebeband zur Arretierung der Schiebehülse (Art.-Nr. 1004-0051)
- Flachkabel 6 x 0,25 mm
- Rundkabel 3 x 0,75 mm
®
inVENTer
Kanal iV14V (Art.-Nr. 1506-0042)
mit Schiebehülse (Art.-Nr. 1506-0049)
2
(Art.-Nr. 1004-0006 [33 m] / Art.-Nr. 1004-0007 [lfm])
2
(Art.-Nr. 1004-0020 [33 m] / Art.-Nr. 1004-0049 [lfm])
www.inventer.de
10
