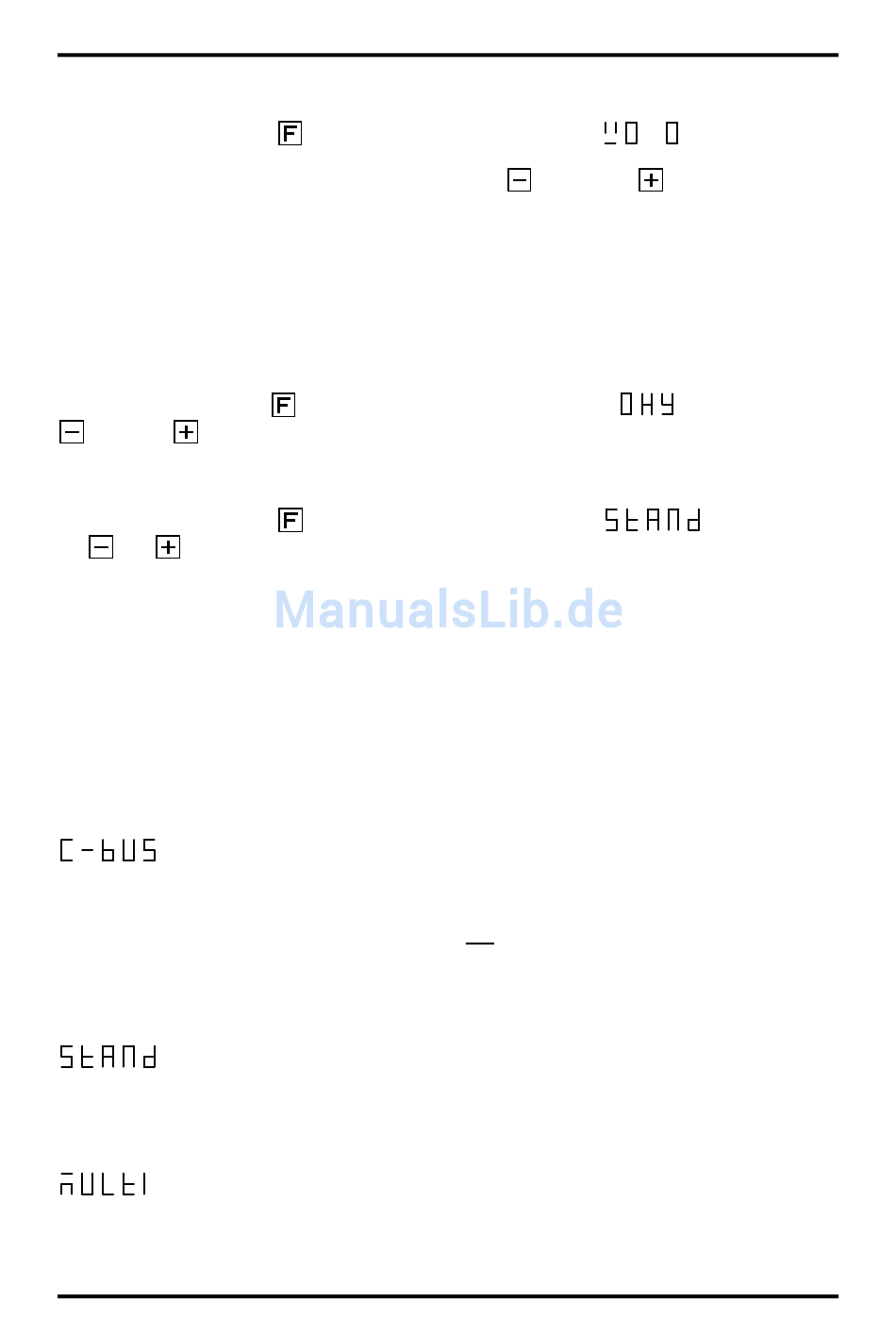

7.1.24. Der Stillstands - oder V0-Ausgang

Durch kurzes Betätigen der
Möglichkeit einen Ausgang zu bestimmen, der bei Bewegung des Winkelcodierers eingeschaltet und
bei Stillstand ausgeschaltet wird. Durch Betätigen der
gewünschte Ausgangsnummer ausgewählt werden. Eine Null als Ausgangsnummer bedeutet, daß
kein V0-Ausgang programmiert wurde. (sehen Sie auch Kapitel 7.1.25. Die Geschwindigkeits
Hysterese unten)

7.1.25. Die Geschwindigkeits Hysterese

Um die Option der Drehrichtungsüberwachung, sowie der Stillstandsüberwachung richtig nutzen zu
können, müssen Sie die Hysterese einstellen. Dieser Wert wird benötigt, um das Flattern der
Ausgänge bei kleinen Geschwindigkeitsänderungen zu unterdrücken. Der genaue Wert kann nur
durch Versuche ermittelt werden. Er sollte aber so klein wie möglich sein.
Durch kurzes Betätigen der
Taste oder Taste kann nun die Hysterese eingestellt werden.

7.1.26. Einstellung der seriellen Schnittstelle

Durch kurzes Betätigen der
der oder Taste wählen Sie nun den Kommunikationsmode der seriellen Schnittstelle. Es stehen
vier Arten des Betriebes zur Verfügung, diese sind: 1. = "Cam-BUS", 2. = "Standard", 3. = "Multiuser"
und 4. = "S5-L1". Wird ein bestimmter Mode eingeschaltet, so muß sichergestellt sein, daß jedes
Gerät mit dem Kontakt aufgenommen werden soll, auch diesen eingestellten Kommunikationsmode
unterstützt. Beachten Sie hierbei auch, daß es möglich ist bei Ihrer Bestellung den Type der
eingesetzten Schnittstelle
"Kommunikationsmode" arbeiten sowohl in der RS232 Punkt zu Punkt Kommunikation als auch in der
RS485 BUS Kommunikation. Sehen Sie hierzu auch Kapitel 4.1.6.2. Klemmenbelegung der seriellen
RS485 Schnittstelle auf Seite 15 und Kapitel 7.1.27. Einstellung der Gerätenummer auf Seite 29 sowie
Kapitel 4.1.6.1. Klemmenbelegung der seriellen RS232 Schnittstelle auf Seite 14.
Hinweis: Werksseitig ist der Ser.Mode auf "Multiuser" und die Gerätenummer auf "0" eingestellt.

7.1.26.0.1. Der "Cam-BUS" Kommunikationsmode

Diese Einstellung müssen Sie auswählen, wenn Sie ein oder mehrere CamCon
Geräte, von verschiedenen Stellen aus, über eine RS485 Schnittstelle programmieren oder anzeigen
müssen (z.B. durch Programmiergerät Typ: DC51/T4 und Tochteranzeige CD10).
Achtung: Bei dieser Einstellung müssen alle CamCon Geräte sowie ein eventuell
angeschlossener PC mit einer RS485 Schnittstelle und einer Software ab Dezember 1996 ausgestattet
sein.

7.1.26.0.2. Der "Standard" Kommunikationsmode

Der Standard Betrieb arbeitet als eine eine Punkt zu Punkt Kommunikation. Das heißt,
es können maximal 2 Geräte miteinander verbunden werden ( DC40 zum PC ). Da in dieser
Einstellung keine Protokollabsicherung verwendet wird, ist dieser Modus nur zu Testzwecken erlaubt.

7.1.26.0.3. Der "Multiuser" Kommunikationsmode

Im Gegensatz zum "Cam-BUS" Mode ist es "nicht" möglich mehrere Geräte z.B.
CamCon Terminal DC51/T4, die Tochteranzeige CD10 oder den PC im RS485 BUS zu betreiben (z.B.
Programmiergerät Type: DC51/T4 oder Tochteranzeige CD10). (Werkseinstellung).
Ausgabe: 14.01.2009
Taste erscheint auf der Anzeige z.B.:
Taste erscheint auf der Anzeige z.B.:
Taste erscheint auf der Anzeige z.B.:
zwischen RS232
Digitales Nockenschaltwerk
Taste oder
oder RS485 auszuwählen.
CamCon DC40
. Hier haben Sie die
Taste kann nun die
. Durch Betätigen der
. Durch Betätigen
Alle vier
