4.1.6.2. Klemmenbelegung der seriellen RS485 Schnittstelle

DSUB 9 Stiftleiste:
Pin 1,4
Pin 2
Pin 3
Pin 5
Pin 6-9
Beachten Sie:
Ausgabe: 14.01.2009

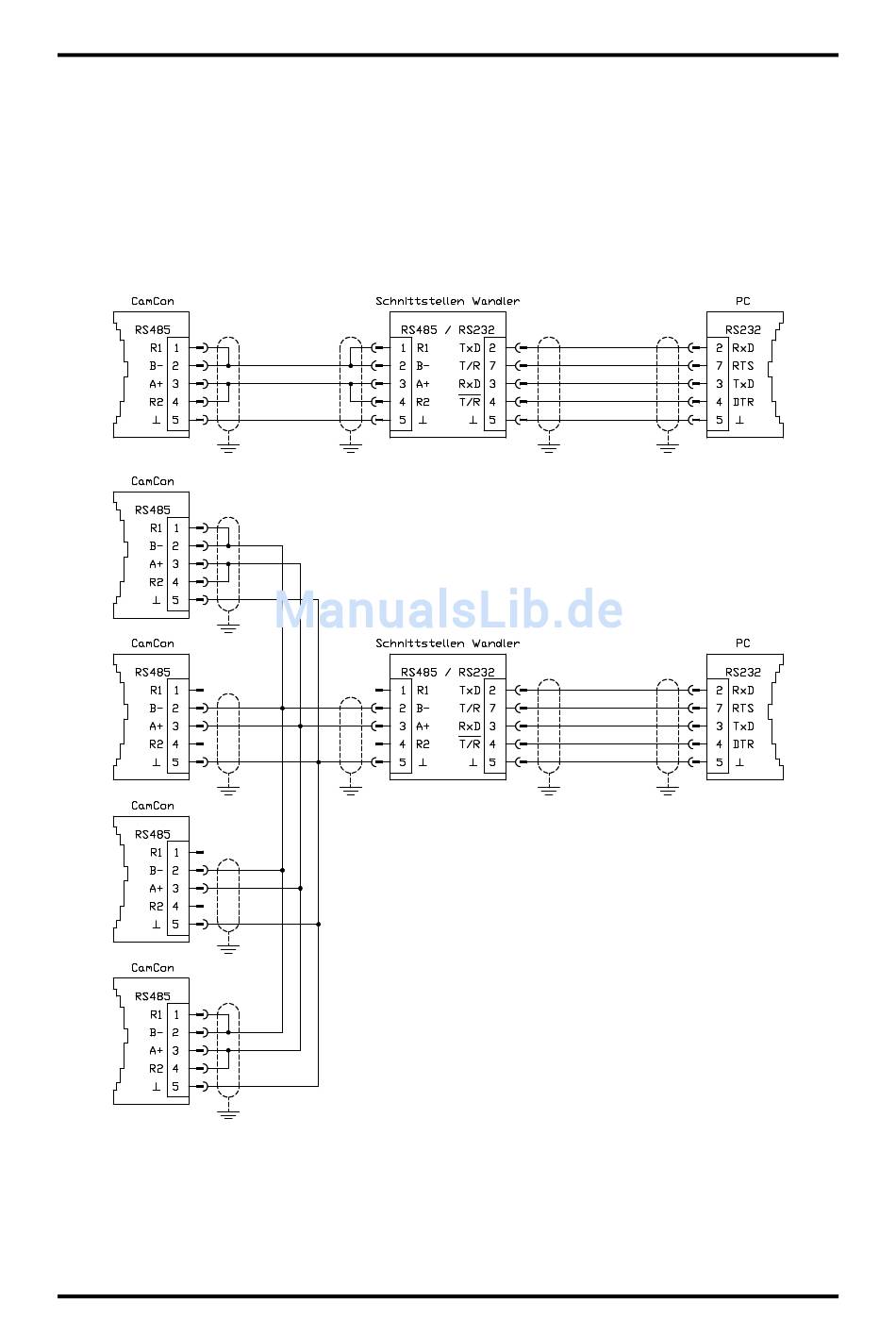

RS485 Schnittstelle für PC-Anschluß oder zur Vernetzung mehrerer Geräte
(max. 1000m Leitungslänge).
Abschlußwiderstände
B (-)
A (+)
Masse
nicht belegt.
Bei der RS485 Schnittstelle müssen im Anschlußstecker für das erste und
letzte Gerät einer Kette die Pins 1 und 2, sowie die Pins 3 und 4 gebrückt
werden, um die Daten- und Empfangsleitung einwandfrei abzuschließen. Dazu
sind im Gerät an Pin 1 und Pin 4 entsprechende Abschlußwiderstände
vorgesehen.
Digitales Nockenschaltwerk
CamCon DC40
Seite: 15/48
