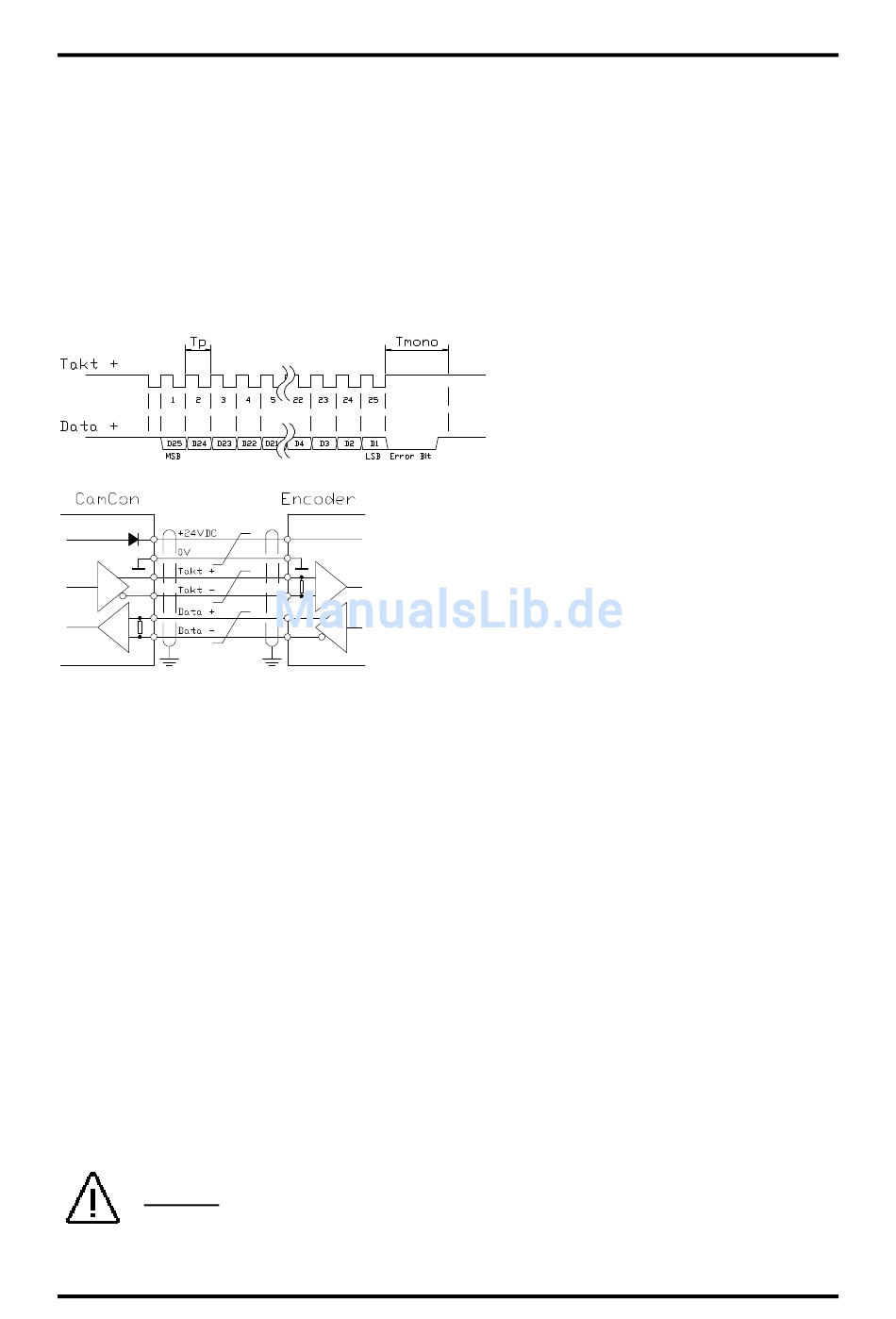

4.2. Der Winkelcodierer

Der Winkelcodierer dient zur Erfassung der, für das Nockenschaltwerk notwendigen, Istwerte
(Positionen). An das CamCon DC40 können nur Winkelcodierer mit SSI Schnittstelle angeschlossen
werden. Die SSI - Schnittstelle ist eine in der Industrie weit verbreitete Schnittstelle für absolute Singel
- und Multiturn Winkelcodierer. Das CamCon versorgt bei dieser Schnittstelle das Wegmeßsystem mit
24Volt. Zum Auslesen der Daten sendet das CamCon ein Taktsignal (Clock) mit RS422 Pegel an den
Winkelcodierer. Dieser antwortet synchron mit der Ausgabe (Data) der Position im Graycode. Die
Frequenz des Taktsignals ist abhängig von der Länge des Kabels zum Winkelcodierer. Die Kabellänge
kann im CamCon DC40 eingestellt werden.
Hinweis: Das Datenprotokoll entspricht der Stegmann SSI Norm.
4.3. Die Ausgänge
Das CamCon DC40 besitzt je nach Ausbaustufe bis zu 32 Ausgänge. Sie liefern 24Volt high aktive
Signale und sind nicht potentialfrei. Die Ausgänge 1 bis 16, sowie 17 bis 32 des Gerätes müssen beide
mit 24Volt versorgt werden, da zur besseren Stromverteilung die Versorgung der Ausgänge
aufgetrennt wurde.
4.3.1. Die 40mA Ausgänge (bei Geräten mit Aluminiumrückwand)
Sind alle Ausgänge eingeschaltet, darf im vollen Temperaturbereich nicht mehr als 40 mA Dauerstrom
je Ausgang entnommen werden, da sonst das Gerät mit einer Fehlermeldung abschaltet. Benötigt man
eine höhere Ausgangsleistung, muß man wissen, daß die Ausgänge in 4 Gruppen zu je 8 Ausgängen
zusammengefaßt sind. Innerhalb einer Gruppe stehen bei 50°C Umgebungstemperatur 480 mA
Dauerstrom und bei 25°C Umgebungstemperatur sogar 700mA Dauerstom zur Verfügung. Dieser
Ausgangsstrom kann
Einzelausgangsstrom von 300 mA nicht überschritten wird. Sehen Sie auch Kapitel 7.1.15. Anzahl der
Ausgänge auf Seite 26.
4.3.2. Die 500mA Ausgänge
Bei 25°C Umgebungstemperatur liefert ein Ausgang bis zu 500mA Dauerstrom. Wird der Ausgang
überlastet oder kurzgeschlossen so schaltet das Gerät mit der Fehlermeldung "A-Err" ab. Sehen Sie
auch Kapitel 7.1.15. Anzahl der Ausgänge auf Seite 26.
Achtung:
Ausgabe: 14.01.2009
Beachten Sie:
Verwenden
Anschlußkabel. Verlegen Sie das Kabel nicht parallel zu
Starkstromkabeln. Legen Sie wenn möglich die
Abschirmung auf beiden Seiten auf.
innerhalb einer
Bei induktiven Lasten müssen die Induktivitäten mit einer Freilaufdiode
beschaltet werden.
Digitales Nockenschaltwerk
Tp = Taktimpuls
Tmono = Monoflopzeit 25µs
Sie ein abgeschirmtes
Gruppe beliebig verteilt
CamCon DC40
