4. Elektrische Anschlüsse
Bevor Sie mit der Verdrahtung beginnen, beachten Sie bitte folgende Kapitel: "4.3. Die Ausgänge" auf
Seite 16, "4.4. Die Eingänge" auf Seite 17 und "4.2. Der Winkelcodierer" auf Seite 16.
4.1. Klemmenbelegung CamCon
CamCon

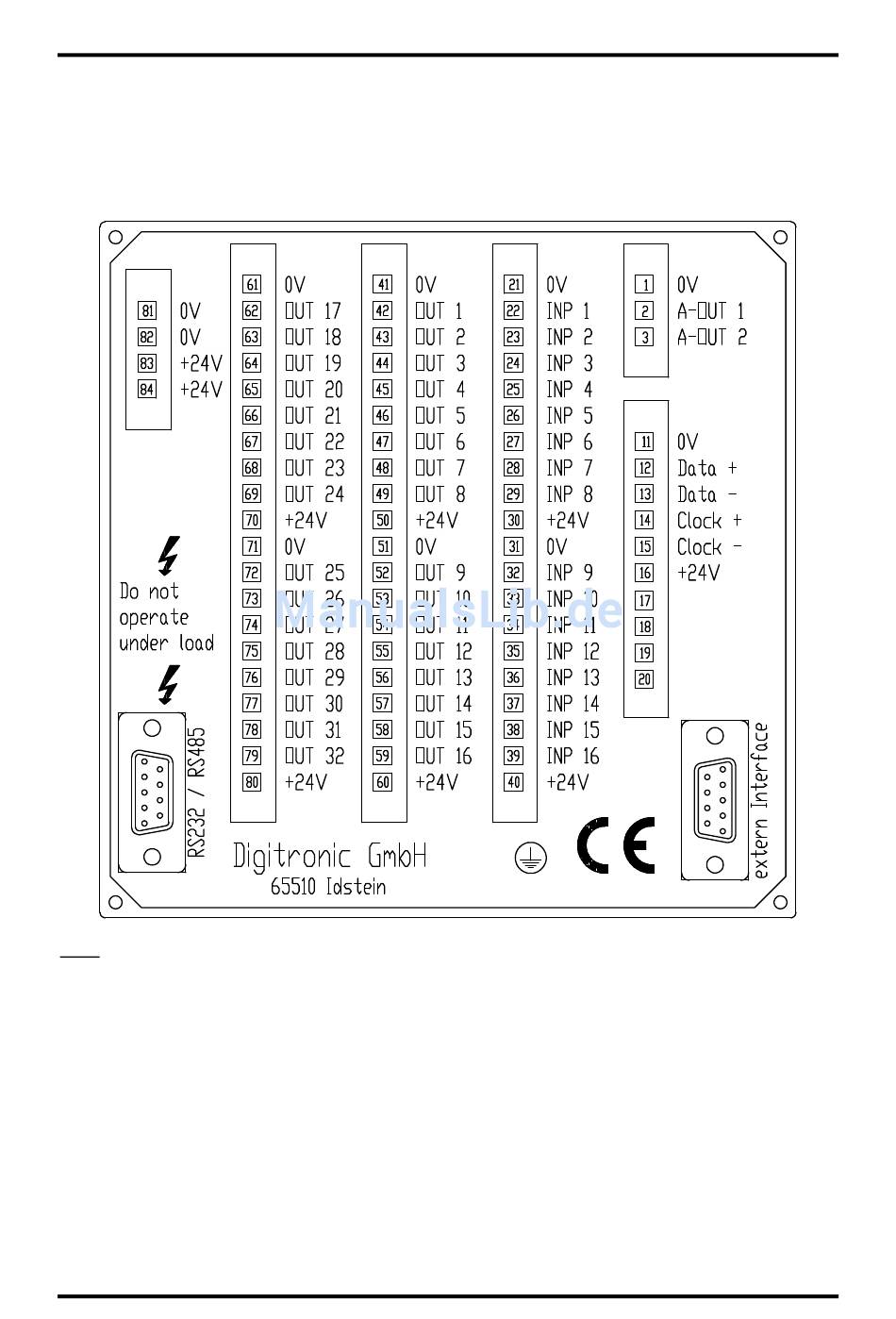

Abb.: Rückansicht des CamCon mit Klemmenbelegung
4.1.1. Klemmenbelegung des Analogausgangs
Klemme
1:
0V Signalmasse des Analogausgangs
Klemme
2:
Analogausgang 1
Klemme
3:
Analogausgang 2
4.1.2. Klemmenbelegung des SSI Wegmeßsystem
Klemme
11:
0V Spannungsversorgung des SSI Wegmeßsystem (Winkelcodierer)
Klemme
12:
Data A oder +
Klemme
13:
Data B oder -
Klemme
14:
Clock A oder +
Klemme
15:
Clock B oder -
Klemme
16:
+24V DC Spannungsversorgung des SSI Wegmeßsystem (Winkelcodierer)
