3. Einbau

Zum Fronttafeleinbau wird das Gerät in einen Ausschnitt (sehen Sie Kapitel "3.1. Abmessungen" auf
Seite 11) eingesetzt. Die Erdungsstecker auf der Rückseite des Gehäuses und die
Kabelabschirmungen sind auf kürzestem Wege mit einem Erdungspunkt der Schaltschranktür zu
verbinden. Alle Kabelverbindungen sind im spannungslosen Zustand herzustellen! Die Anschlußkabel,
für z.B. das Wegmeßsystem oder die serielle Schnittstelle, müssen abgeschirmt verlegt und der
Schirm muß an beiden Enden auf Erde gelegt werden. Analoge Signale müssen abgeschirmt verlegt
und der Schirm einseitig auf Erde gelegt werden.

3.1. Abmessungen

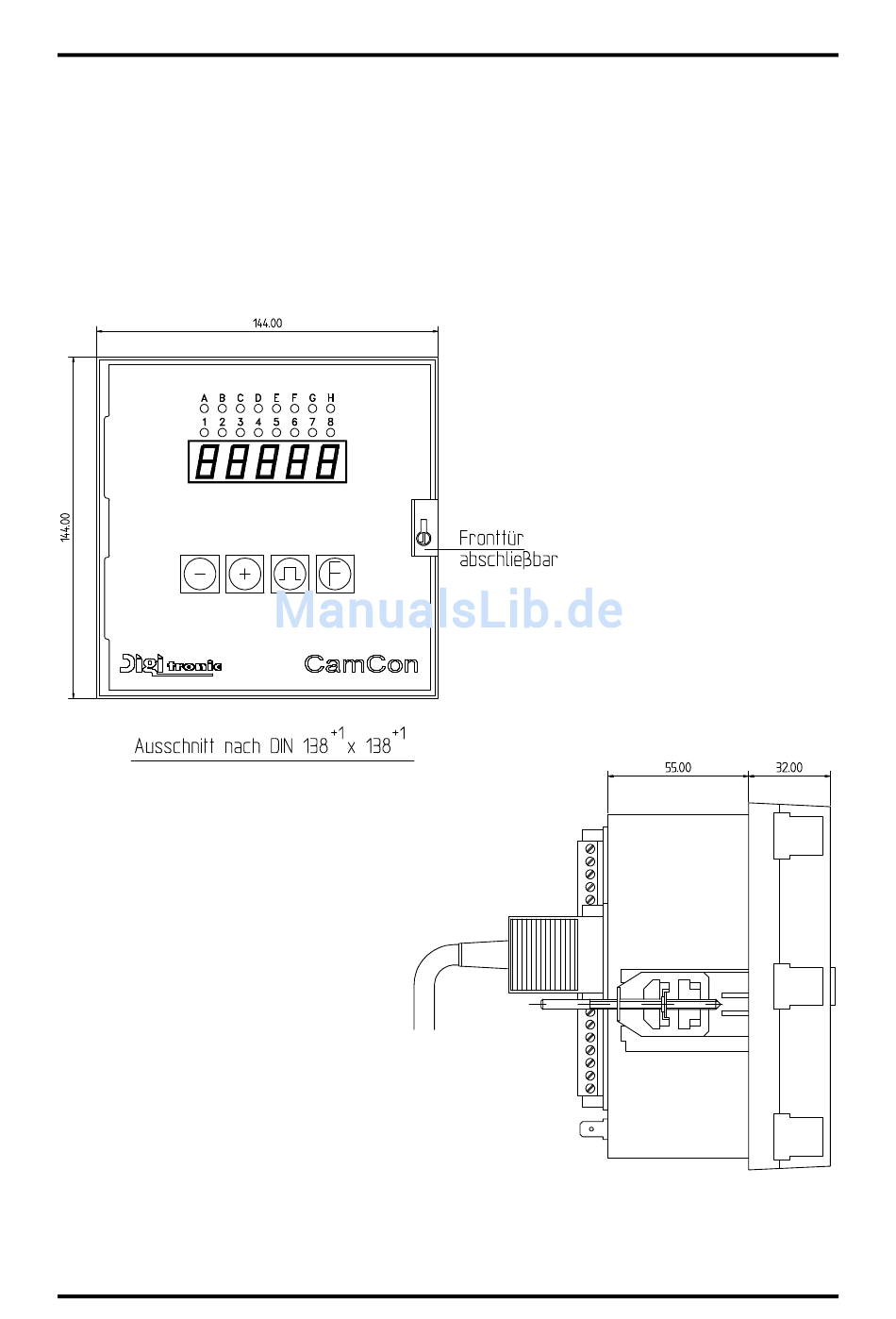

Abb.: Maßzeichnung zum Einbau von CamCon
