Konturen programmieren | Bahnbewegungen - rechtwinklige Koordinaten

Eckenrunden RND

Die Funktion RND rundet Konturecken ab.
Das Werkzeug fährt auf einer Kreisbahn, die sowohl an das
vorhergegangene als auch an das nachfolgende Konturelement
tangential anschließt.
Der Rundungskreis muss mit dem aufgerufenen Werkzeug
ausführbar sein.
Rundungs-Radius: Radius des Kreisbogens,
wenn nötig:
Vorschub F (wirkt nur im RND-Satz)

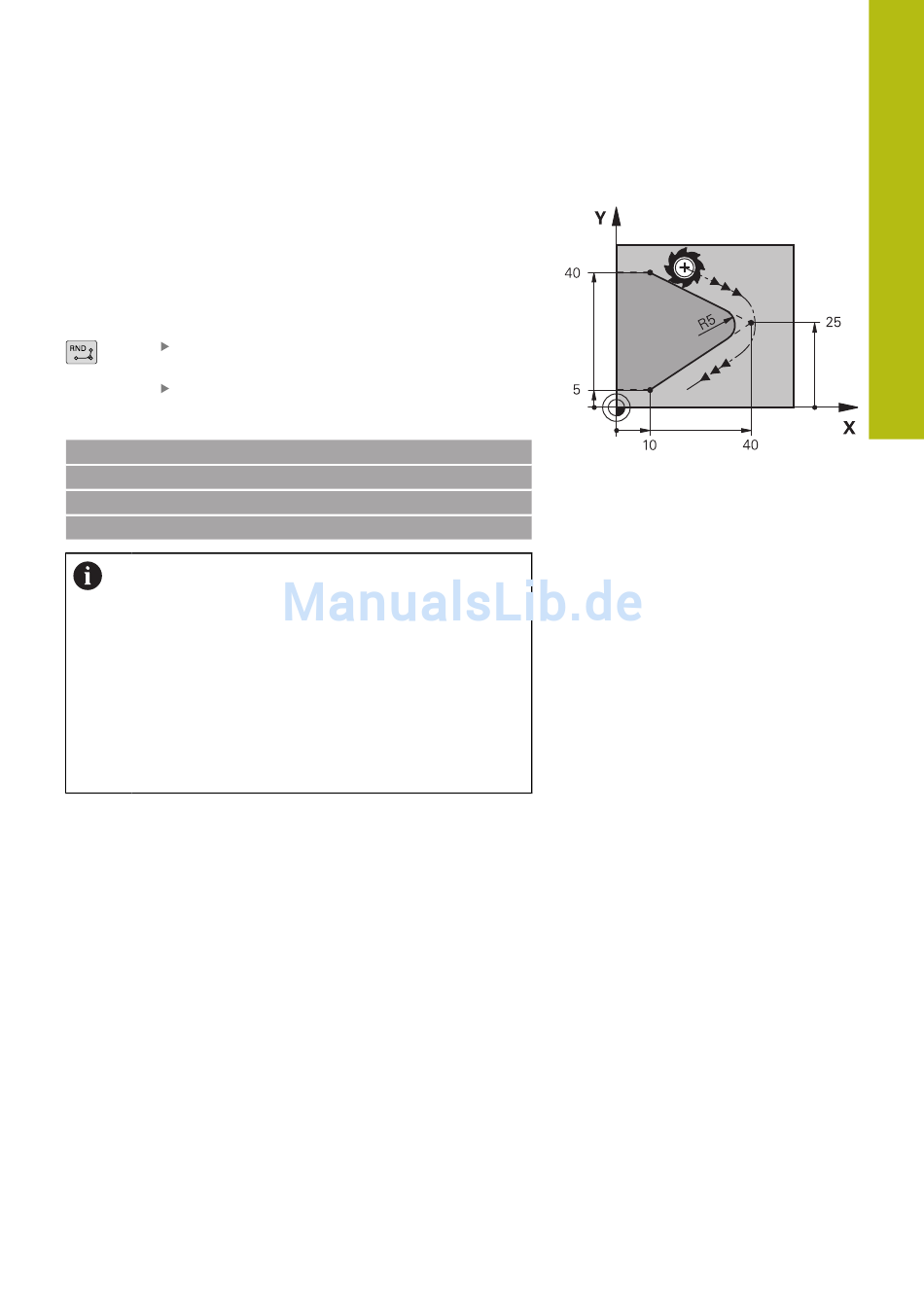

Beispiel
5 L X+10 Y+40 RL F300 M3
6 L X+40 Y+25
7 RND R5 F100
8 L X+10 Y+5
Das vorhergehende und nachfolgende Konturelement
sollte beide Koordinaten der Ebene enthalten, in der
das Eckenrunden ausgeführt wird. Wenn Sie die Kontur
ohne Werkzeugradiuskorrektur bearbeiten, dann müssen
Sie beide Koordinaten der Ebene programmieren.
Der Eckpunkt wird nicht angefahren.
Ein im RND-Satz programmierter Vorschub wirkt nur in
diesem RND-Satz. Danach ist wieder der vor dem RND-
Satz programmierte Vorschub gültig.
Ein RND-Satz lässt sich auch zum weichen Anfahren an
die Kontur nutzen.
