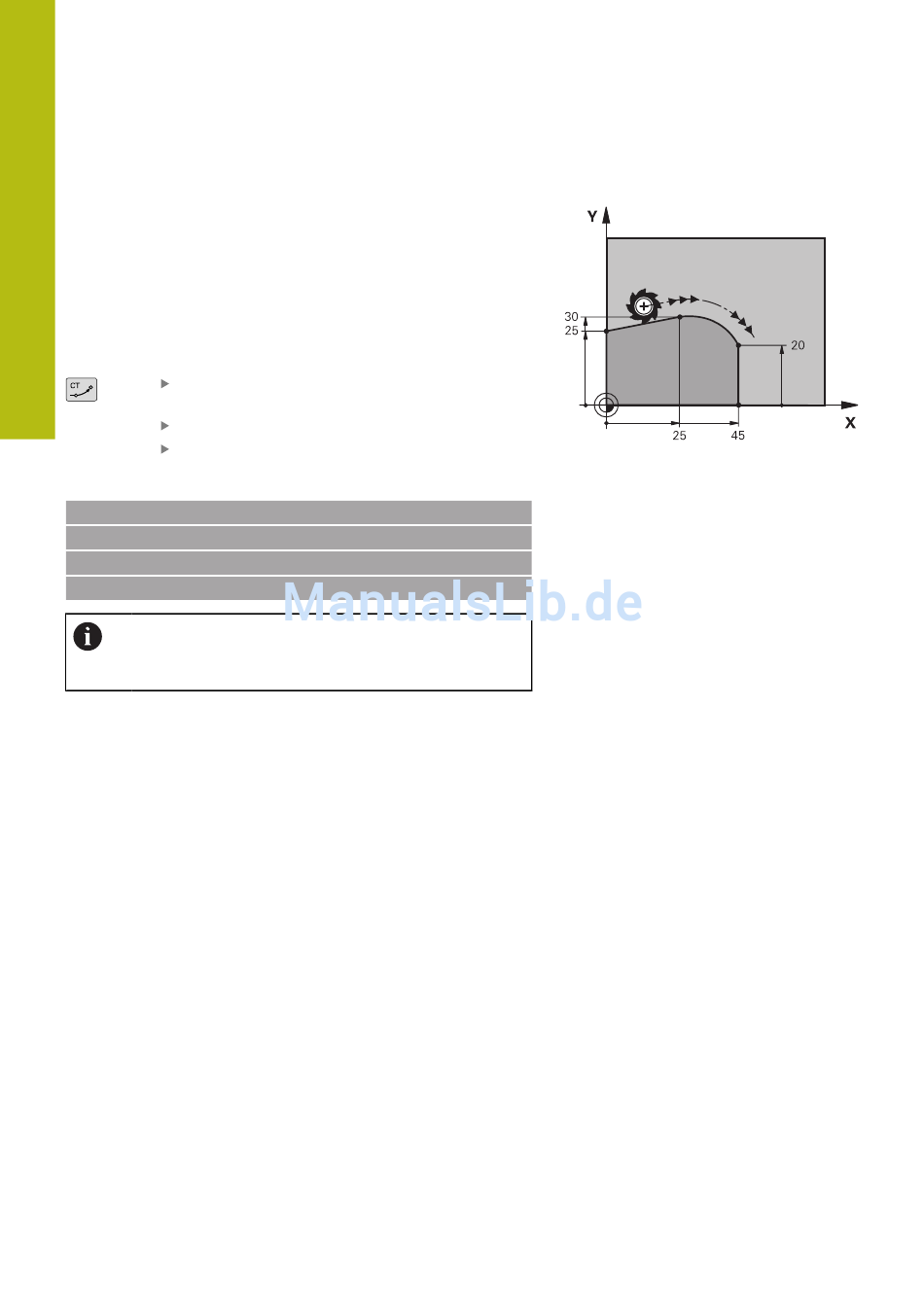

Kreisbahn CT mit tangentialem Anschluss

Das Werkzeug fährt auf einem Kreisbogen, der tangential an das
zuvor programmierte Konturelement anschließt.
Ein Übergang ist tangential, wenn am Schnittpunkt der
Konturelemente kein Knick- oder Eckpunkt entsteht, die
Konturelemente also stetig ineinander übergehen.
Das Konturelement, an das der Kreisbogen tangential anschließt,
programmieren Sie direkt vor dem CT-Satz. Dazu sind mindestens
zwei Positioniersätze erforderlich
Koordinaten des Kreisbogen-Endpunkts, falls
nötig:
Vorschub F
Zusatz-Funktion M
Beispiel
7 L X+0 Y+25 RL F300 M3
8 L X+25 Y+30
9 CT X+45 Y+20
10 L Y+0
Der CT-Satz und das zuvor programmierte
Konturelement sollten beide Koordinaten der Ebene
enthalten, in der der Kreisbogen ausgeführt wird!
