Inhaltszusammenfassung für HEIDENHAIN TNC 128
- Seite 1 TNC 128 Die kompakte Strecken- steuerung für Fräs- und Bohrmaschinen September 2016...
- Seite 2 Die in diesem Prospekt beschriebenen Funktionen und technischen Daten gelten für die TNC 128 mit NC-Software 771841-05.
-
Seite 3: Inhaltsverzeichnis
Kompakt und komfortabel – die Steuerung für einfache Fräs- und Bohrmaschinen Wie sieht sie aus? Übersichtlich und anwenderfreundlich – die TNC 128 im Dialog mit dem Benutzer Was kann sie? Rüst- und Nebenzeiten minimieren – die TNC 128 macht das Einrichten einfach... -
Seite 4: Kompakt Und Komfortabel
Für einfache Arbeiten – z. B. das Planfräsen keit an unterschiedlichen Maschinentypen. ist ein wichtiges Merkmal der TNC 128, von Flächen – brauchen Sie an der TNC 128 In der Pionierzeit der CNC-Bearbeitung ka- zumal die Wurzeln der TNC-Steuerungen kein Programm zu schreiben. Sie lässt sich men einfache CNC-Fräsmaschinen zum... - Seite 5 Die TNC 128 ist kompakt und übersichtlich Die TNC 128 ist eine kompakte, vielseitige Streckensteuerung mit drei geregelten Ach- sen und geregelter Spindel. Optional kann noch eine weitere Achse geregelt werden. Aufgrund ihres einfachen Bedienkonzeptes und ihres Leistungsumfanges eignet sie sich ganz besonders zum Einsatz an Uni- versal-Fräs- und Bohrmaschinen für...
-
Seite 6: Übersichtlich Und Anwenderfreundlich

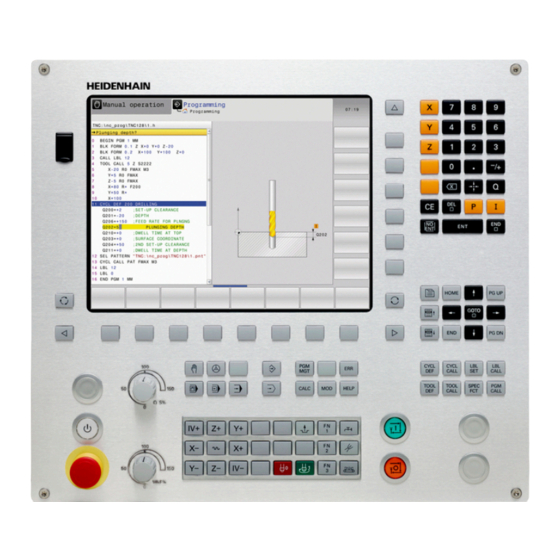

Übersichtlich und anwenderfreundlich – die TNC 128 im Dialog mit dem Benutzer Der Bildschirm Der TFT-Farb-Flachbildschirm mit 12,1 Zoll zeigt übersichtlich alle Informationen, die zur Programmierung, Bedienung und Kontrolle von Steuerung und Maschine benötigt werden: Programmsätze, Hinweise, Fehler- meldungen etc. Zusätzliche Informatio nen bietet die grafi... - Seite 7 Design. Urteilen Sie selbst: darstellung, Maschinenstatus Dauerhaft PLC-Funktionstasten (Softkeys) für Das hochwertige Edelstahl-Design der Maschinen-Funktionen TNC 128 ist mit einer speziellen Schutz- schicht versehen und daher besonders unempfi ndlich gegen Verschmutzung und Tasten für Bildschirm-Management (Bild- Abrieb. schirm-Aufteilung), Betriebsart und Softkey-...
-
Seite 8: Rüst- Und Nebenzeiten Minimieren
Seriengrößen, eben- so bei sehr großen Werkstücken, fallen die Einrichtzeiten besonders ins Gewicht. Hier hat die TNC 128 ihre Stärken: Mit ihren praxisgerechten Einrichtfunktionen unter- stützt sie den Bediener und hilft Neben- zeiten zu reduzieren. Zusammen mit den... - Seite 9 Korrektur der Werkzeugdaten Zusammen mit dem Tastsystem zur Werk- zeugvermessung TT 160 (siehe Seite 19) bietet die TNC 128 die Möglichkeit, Werk- zeuge in der Maschine zu vermessen. Die ermittelten Werte Werkzeuglänge und Werkzeugradius legt die TNC 128 im zent- ralen Werkzeugspeicher ab.
-
Seite 10: Wie Wird Sie Programmiert? Programmieren, Editieren, Testen
Programmieren, editieren und testen – mit der TNC 128 haben Sie alle Möglichkeiten So universell sich die TNC 128 einsetzen lässt, genauso fl exibel ist sie auch beim Bearbeiten und Programmieren. Positionieren mit Handeingabe Auch ohne ein komplettes Bearbeitungs- programm zu erstellen, können Sie mit der TNC 128 schon loslegen: Bearbeiten Sie einfach ein Werkstück Schritt für Schritt –... -
Seite 11: Grafi Sche Unterstützung In Jeder Situation
Draufsicht, Seiten- und Vorderansicht wählen. Testgrafi k Um vor dem Abarbeiten auf Nummer sicher zu gehen, kann die TNC 128 die Werkstückbearbeitung grafi sch simulieren. Dabei kann die TNC 128 die Bearbeitung auf verschiedene Arten darstellen: • in der Draufsicht mit unterschiedlichen Tiefenniveaus, •... -
Seite 12: In Der Werkstatt Programmieren
– praxisgerechte Zyklen für wiederkehrende Bearbeitungen Bearbeitungs zyklen zum Fräsen und Bohren Häufi g wiederkehrende Bearbeitungen, die mehrere Bearbeitungsschritte umfassen, sind in der TNC 128 als Zyklen gespeichert. Sie programmieren dialoggeführt und un- terstützt durch grafi sche Hilfsbilder, welche die erforderlichen Eingabeparameter an- schaulich darstellen. - Seite 13 Herstellerzyklen Die Maschinenhersteller können durch zu- sätzliche Bearbeitungszyklen ihr spezielles Fertigungs-Know-how einbringen und in der TNC 128 ablegen. Aber auch der End- anwender hat die Möglichkeit eigene Zyklen zu programmieren. HEIDENHAIN unter- stützt die Programmierung dieser Zyklen mit der PC-Software CycleDesign. Damit können Sie die Eingabeparameter und die...
-
Seite 14: Programmierte Konturelemente Wieder Verwenden
Koordinatenumrechnung Für den Fall, dass Sie eine einmal program- mierte Kontur an verschiedenen Stellen des Werkstücks mit veränderter Lage oder Größe benötigen, bietet die TNC 128 eine einfache Lösung: die Koordinatenumrech- nung. Damit können Sie das Koordinatensystem beispielsweise spiegeln oder den Null- punkt verschieben. -
Seite 15: Alle Informationen Schnell Verfügbar
– alle Informationen schnell verfügbar Sie haben Fragen zu einem Programmier- schritt, aber das Benutzerhandbuch nicht zur Hand? Kein Problem: Die TNC 128 ver- fügt jetzt über das komfortable Hilfesystem TNCguide, mit dem die Benutzerdokumen- tation in einem separaten Fenster ange- zeigt werden kann. -
Seite 16: Offen Für Externe Informationen
Offen für externe Informationen – schnelle Datenübertagung mit der TNC Programme archivieren Mit der TNC 128 sind Sie für diese Anforde- Programme zur Datenübertragung Zur übersichtlichen Verwaltung Ihrer Pro- rungen bestens gerüstet, denn die Steue- Mit Hilfe der kostenfreien PC-Software gramme auf der Steuerung legen Sie die rung lässt sich einfach mit einem PC ver-... -
Seite 17: Welches Zubehör Gibt Es? Positionieren Mit Dem Elektronischen Handrad
Folgende Funktionen stehen im einzelnen zur Verfügung: Einbau-Handrad HR 130 • Tasten für die Verfahrrichtung Das Einbau-Handrad von HEIDENHAIN • drei Tasten für voreingestellte Vorschübe kann in das Maschinenbedienfeld integriert zum kontinuierlichen Verfahren oder an einer anderen Stelle der Maschine •... -
Seite 18: Werkstücke Vermessen
Werkzeug- spannschäften ausgerüstet werden. Die Tastkugeln – aus Rubin – sind mit unter- schiedlichen Durchmessern und Längen lieferbar. An der TNC 128 kommen in erster Linie die Tastsysteme mit kabelgebundener Signalübertragung für Maschinen mit manuellem Werkzeugwechsel zum Einsatz: TS 260 KT 130 * Die Tastsysteme müssen vom Maschinenhersteller... -
Seite 19: Werkzeuge Vermessen
Werkzeuglänge und -radius. Beim Antasten des rotierenden oder stehenden Werk- zeugs z.B. bei Einzelschneiden-Vermes- sung, wird die Tastscheibe ausgelenkt und ein Schaltsignal zur TNC 128 übertragen. * Das Tastsystem muss vom Maschinenhersteller an die TNC 128 angepasst werden. TT 160 Weitere Informationen zu den Werkzeug- Tastsystemen fi... -
Seite 20: Übersicht
Taschenrechner • Vollständige Liste aller anstehenden Fehlermeldungen • kontextsensitive Hilfe-Funktion bei Fehlermeldungen • TNCguide: das integrierte Hilfesystem. Benutzerinformationen direkt auf der TNC 128 verfügbar • grafi sche Unterstützung beim Programmieren von Zyklen • Kommentar- und Gliederungssätze im NC-Programm Teach-In •... - Seite 21 Benutzerfunktionen Testgrafi k • grafi sche Simulation des Bearbeitungsablaufs, auch wenn ein anderes Programm abgearbeitet wird Darstellungsarten • Draufsicht/Darstellung in drei Ebenen/3D-Darstellung/3D-Liniengrafi k • Ausschnittvergrößerung Programmiergrafi k • in der Betriebsart „Programm-Einspeichern“ werden die eingegebenen NC-Sätze mitgezeichnet (2D-Strich-Grafi k) auch wenn ein anderes Programm abgearbeitet wird Bearbeitungsgrafi...
-
Seite 22: Optionen, Zubehör
• 2. Zusatzachse für 5 Achsen und ungeregelte Spindel Touch probe 634063-01 Tastsystemzyklen functions • Bezugspunkt setzen • Werkzeuge vermessen • Tastsystem-Eingang für Fremdsystem freischalten HEIDENHAIN DNC 526451-01 Kommunikation mit externen Windows-Anwendungen über COM-Komponente Python OEM 579650-01 Python-Anwendung auf der TNC Process Zubehör... -
Seite 23: Technische Daten
• Haftreibung Datenschnittstellen • V.24/RS-232-C max. 115 kbit/s • erweiterte Datenschnittstelle mit LSV2-Protokoll zum externen Bedienen der TNC 128 über die Datenschnittstelle mit HEIDENHAIN-Software TNCremo oder TNCremoPlus • Gigabit-Ethernet-Schnittstelle 1000BASE-T • 3 x USB (1 x Front USB 2.0; 2 x Rückseite USB 3.0) Diagnose •... - Seite 24 Vollständige und weitere Adressen siehe www.heidenhain.de For complete and further addresses see www.heidenhain.de HEIDENHAIN Vertrieb Deutschland FARRESA ELECTRONICA S.A. 83301 Traunreut, Deutschland 08028 Barcelona, Spain 02-384 Warszawa, Poland 08669 31-3132 www.farresa.es www.heidenhain.pl 08669 32-3132 E-Mail: hd@heidenhain.de HEIDENHAIN Scandinavia AB FARRESA ELECTRÓNICA, LDA.
