13.3 Sturzfräsen in der geschwenkten Ebene
(Option #9)

Funktion

In Verbindung mit den neuen PLANE-Funktionen und M128 können
Sie in einer geschwenkten Bearbeitungsebene Sturzfräsen. Hierfür
stehen zwei Definitionsmöglichkeiten zur Verfügung:

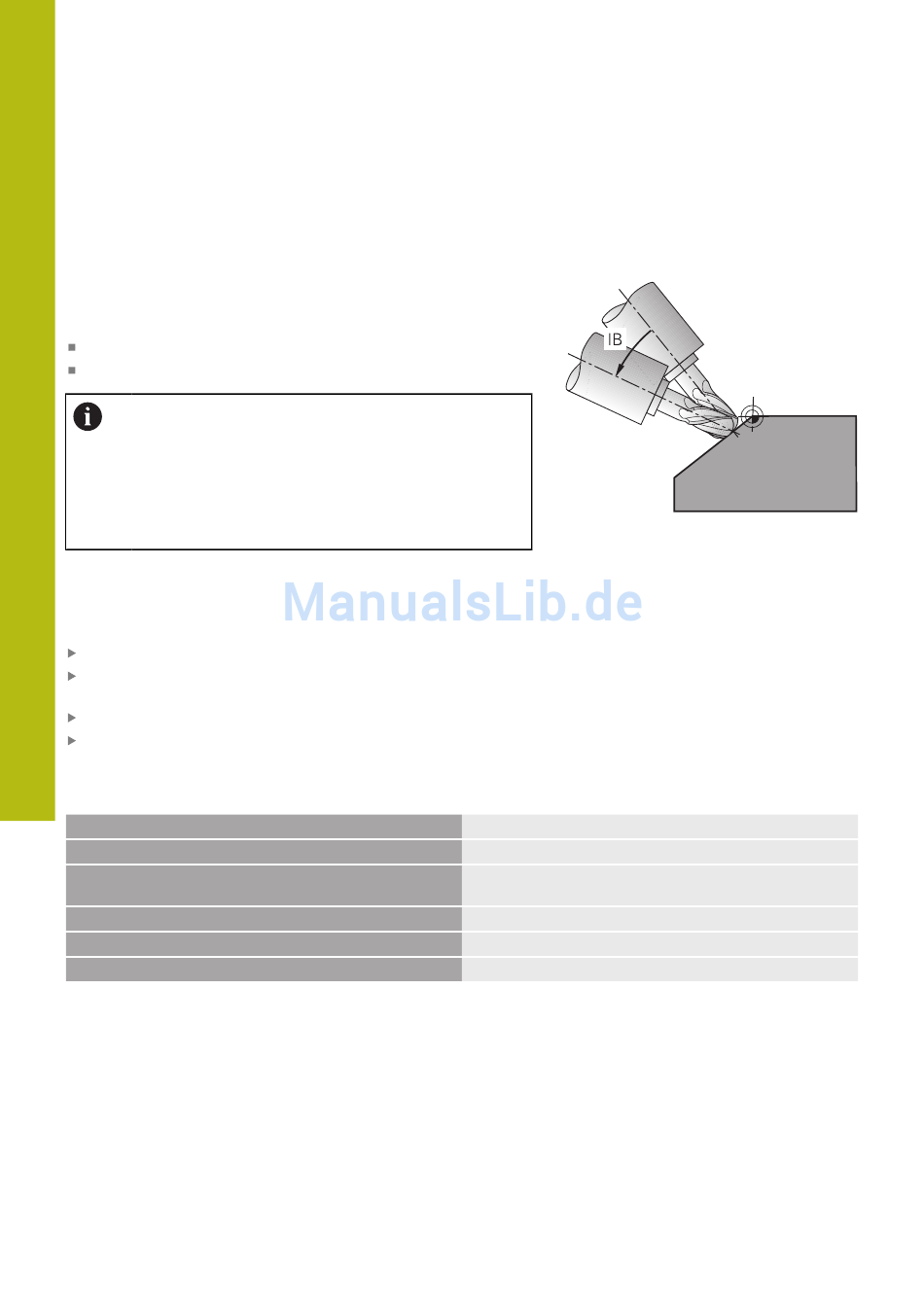

Sturzfräsen durch inkrementales Verfahren einer Drehachse
Sturzfräsen über Normalenvektoren
Sturzfräsen in der geschwenkten Ebene ist
ausschließlich mit Radiusfräsern möglich. Bei 45°-
Schwenkköpfen und -Schwenktischen können Sie den
Sturzwinkel auch als Raumwinkel definieren. Verwenden
Sie dazu FUNCTION TCPM.
Weitere Informationen:
#9)", Seite 584
Sturzfräsen durch inkrementales Verfahren einer
Drehachse
Werkzeug freifahren
Beliebige PLANE-Funktion definieren, Positionierverhalten
beachten
M128 aktivieren
Über einen Geraden-Satz den gewünschten Sturzwinkel in der
entsprechenden Achse inkremental verfahren
Beispiel
...
12 L Z+50 R0 FMAX
13 PLANE SPATIAL SPA+0 SPB-45 SPC+0 MOVE DIST50
F1000
14 M128
15 L IB-17 F1000
...
574
Mehrachsbearbeitung | Sturzfräsen in der geschwenkten Ebene (Option #9)
"FUNCTION TCPM (Option
Auf sichere Höhe positionieren
PLANE-Funktion definieren und aktivieren
M128 aktivieren
Sturzwinkel einstellen
Bearbeitung in der geschwenkten Ebene definieren
