10.2 Teilefamilien – Q-Parameter statt
Zahlenwerte

Anwendung

Mit der Q-Parameterfunktion FN 0: ZUWEISUNG können Sie
Q-Parametern Zahlenwerte zuweisen. Dann setzen Sie im
Bearbeitungsprogramm statt dem Zahlenwert einen Q-Parameter
ein.
Beispiel
15 FN O: Q10=25
...
25 L X +Q10
Für Teilefamilien programmieren Sie, z. B. die charakteristischen
Werkstückabmessungen als Q-Parameter.
Für die Bearbeitung der einzelnen Teile weisen Sie dann jedem
dieser Parameter einen entsprechenden Zahlenwert zu.

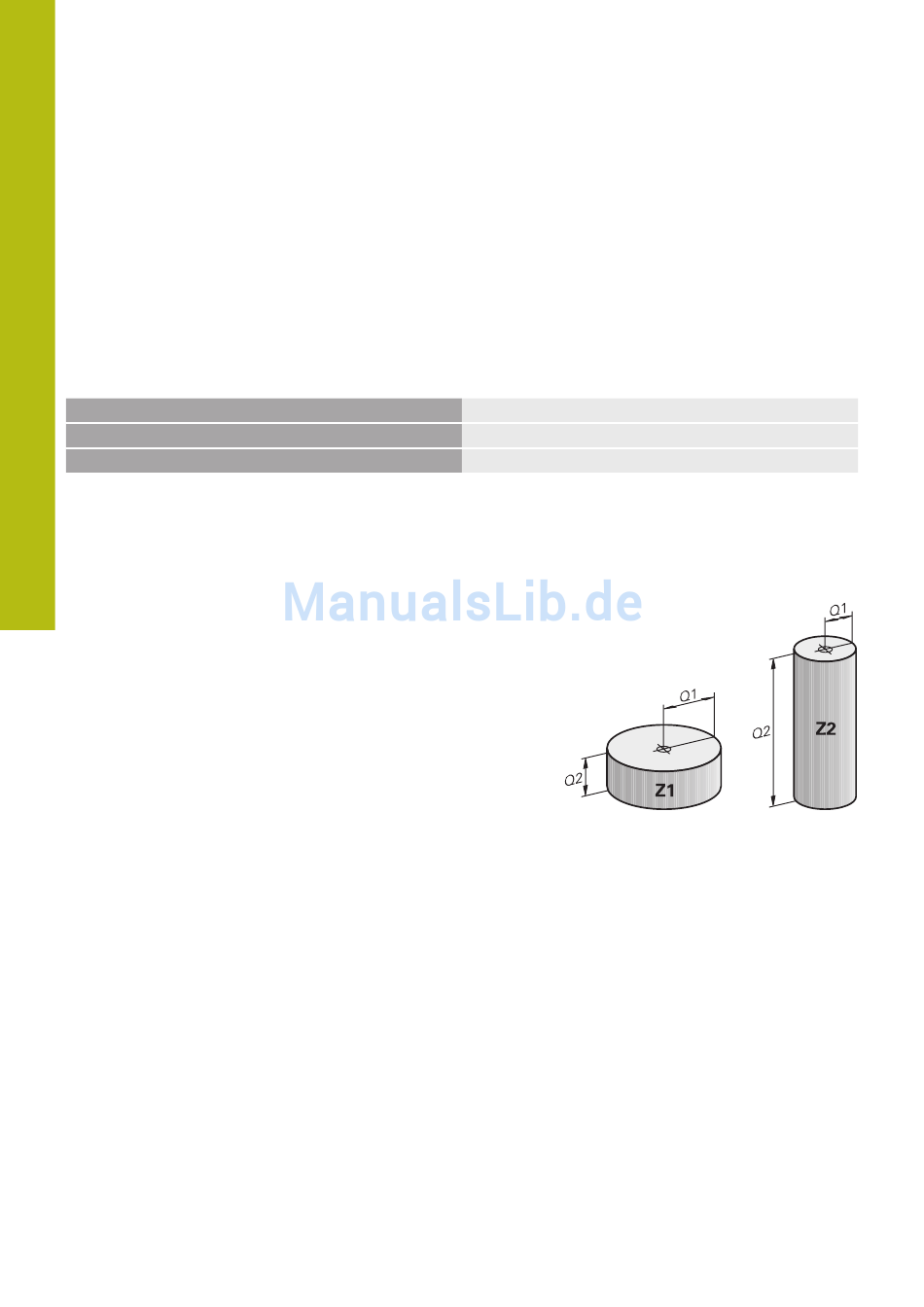

Beispiel: Zylinder mit Q-Parametern
Zylinderradius:
Zylinderhöhe:
Zylinder Z1:
Zylinder Z2:
382
Q-Parameter programmieren | Teilefamilien – Q-Parameter statt Zahlenwerte
R = Q1
H = Q2
Q1 = +30
Q2 = +10
Q1 = +10
Q2 = +50
HEIDENHAIN | TNC 620 | Benutzerhandbuch Klartextprogrammierung | 10/2017
Zuweisung
Q10 enthält den Wert 25
entspricht L X +25
