4.2 Anforderungen an die Installation
(1) Die Kabel-Fernbedienung darf nicht an feuchten Orten installiert werden.
(2) Der Installationsort für die Kabel-Fernbedienung darf nicht direkter
Sonnenbestrahlung ausgesetzt sein.
(3) Der Installationsort für die Kabel-Fernbedienung darf nicht in der Nähe von heißen
Gegenständen oder Spritzwasser liegen.
4.3 Installationsverfahren

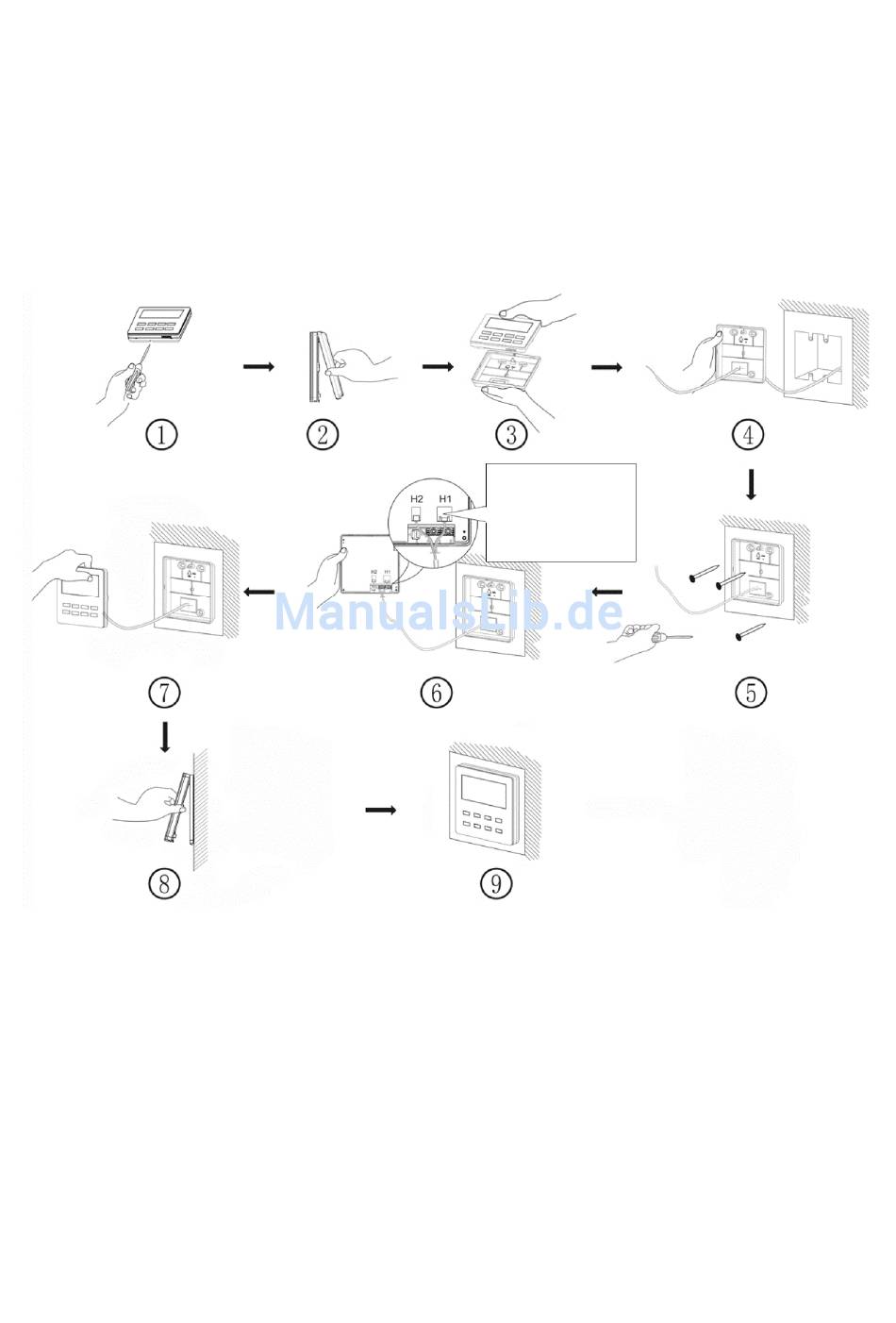

Abb. 23: Vorgehensweise bei der Installation der Kabel-Fernbedienung
In Abb. 23 ist die grundlegende Vorgehensweise bei der Installation der Kabel-
Fernbedienung gezeigt. Während der Installation sind die folgenden Punkte zu
beachten:
(1) Vor der Installation trennen Sie die Inneneinheit von der Stromversorgung.
(2) Ziehen Sie die vier Einzelleitungen (zwei verdrillte Leiterpaare) aus der Installations-
öffnung heraus, und ziehen Sie diese durch das rechteckige Loch in der Rückwand
der Kabel-Fernbedienung durch.
(3) Befestigen Sie die Rückwand der Kabel-Fernbedienung an der Wand, und
schrauben Sie sie mit M4x25 Schrauben an den Montagebohrungen an.
(4) Schließen Sie die vier Einzelleitungen an der Kabel-Fernbedienung an, dann rasten
Sie die Frontplatte an der Rückwand ein.
Schließen Sie das
Kabel an den
entsprechenden
Anschluss H1 oder
H2 an.
