(5) Schieben Sie die vier Einzelleitungen in die Vertiefung an der linken Seite der
Kabelsäule ein; schließen Sie die Frontplatte der Kabel-Fernbedienung an deren
Rückwand an.
Bemerkung:
Die Signal- und Kommunikationskabel der Kabel-Fernbedienung verlegen Sie
getrennt vom Stromversorgungskabel und von den Verbindungsleitungen zwischen
der Innen- und der Außeneinheit. Der Mindestabstand sollte 20 cm betragen, sonst
funktioniert die Kommunikation des Gerätes wahrscheinlich nicht richtig.
Wird die Klimaanlage in einer Umgebung mit möglichen elektromagnetischen
Störungen installiert, sind für die Signal- und Kommunikationskabel der Kabel-
Fernbedienung abgeschirmte Kabel mit verdrillten Leiterpaaren zu verwenden.
Der 4-polige Stecker ist an die Klimaanlage, der 2-polige Stecker an den Zentral-
controller anzuschließen. Die Anschlussart beim 2-poligen Verbindungskabel ist
gleich wie diese beim 4-poligen Verbindungskabel.
Das Kabel der Kabel-Fernbedienung muss nicht mit Kabelschelle befestigt werden.
4.4 Demontage

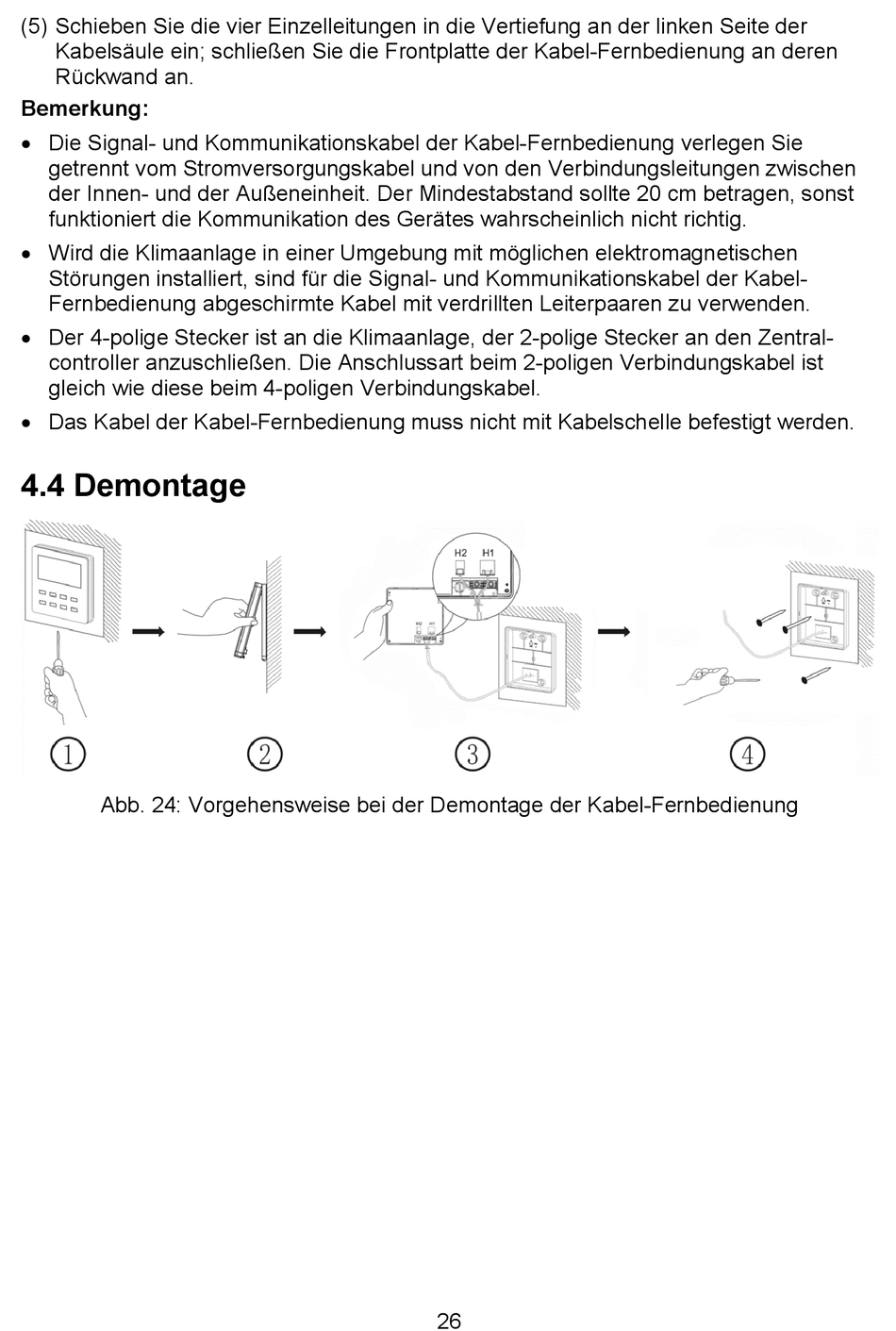

Abb. 24: Vorgehensweise bei der Demontage der Kabel-Fernbedienung
26
