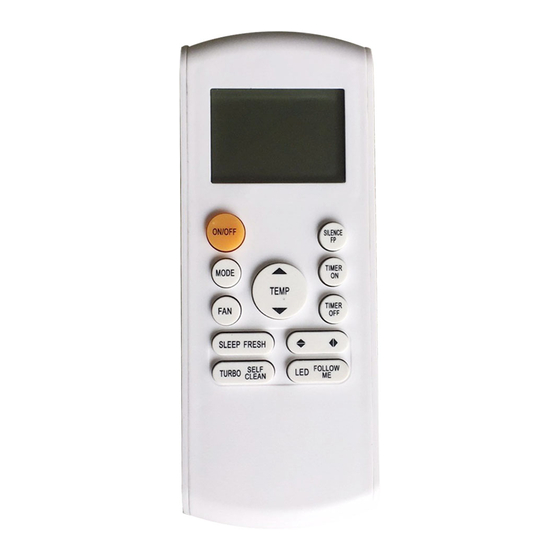

Sinclair RG57A Bedienungsanleitung

Kite series
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
DE
BEDIENUNGSANLEITUNG
KITE SERIES
FERNBEDIENUNG RG57A

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Sinclair RG57A

Inhaltszusammenfassung für Sinclair RG57A

  • Seite 1 BEDIENUNGSANLEITUNG KITE SERIES FERNBEDIENUNG RG57A...
  • Seite 2 Übersetzung des Original‐Benutzerhandbuches WICHTIGER HINWEIS: Lesen Sie bitte die vorliegende Benutzeranleitung vor der Installation und Verwendung Ihrer neuen Klimaanlage sorgfältig durch. Dann bewahren Sie die Benutzer- anleitung zu späterer Einsichtnahme gut auf.

  • Seite 3: Inhaltsverzeichnis

    INHALTSVERZEICHNIS Parameter der Fernbedienung ....................2 Tastenfunktion ........................... 3 Anzeigen im Display ........................6 Betriebsartenanzeigen ......................6 Gebläsedrehzahlanzeige ......................6 Verwendung der Tasten ......................7 Automatische Funktion ......................7 Kühl-/Heiz-/Gebläsefunktion ..................... 7 Entfeuchtungsfunktion ......................8 Timer-Funktion ......................... 9 Beispiele für das Einstellen des Timers .................. 10 Handhabung der Fernbedienung ....................

  • Seite 4: Parameter Der Fernbedienung

    Parameter der Fernbedienung Modell RG57A Nennspannung 3,0 V (2 trockene Batterien R03/LR03) Signalreichweite Umgebung -50–60 °C...

  • Seite 5: Tastenfunktion

    Tastenfunktion 1. ON/OFF-Taste (Ein/Aus) Die Taste wird zum Ein-/Ausschalten der Klimaanlage benutzt. 2. MODE-Taste (Betriebsart) Die Taste drücken, um die Betriebsarten der Klimaanlage in der folgenden Reihenfolge umzuschalten: Automatik (AUTO), Kühlen (COOL), Entfeuchten (DRY), Heizen (HEAT) und Gebläse (FAN). BEMERKUNG: Stellen Sie nicht den Heizmodus (HEAT) ein, wenn Ihre Anlage nur zum Kühlen bestimmt ist.
  • Seite 6 8. ▲ Taste (Wert erhöhen) Diese Taste drücken, um die Soll-Temperatur in Schritten von 1 °C bis auf 30 °C zu erhöhen. ▼ Taste (Wert verringern) Diese Taste drücken, um die Soll-Temperatur in Schritten von 1 °C bis auf 17 °C zu verringern. 9.
  • Seite 7 12. SWING-Taste (Luftrichtung) Mit der Taste wird das automatische Pendeln der horizontalen Luftablenklamellen gestoppt/gestartet. DIRECT-Taste (direkte Luftablenkung) Zur Bewegungsänderung der Luftablenklamellen und zum Einstellen der gewünschten Richtung des Luftstroms nach oben/unten. Mit jedem Tasten- druck wird der Lamellenwinkel um 6 Grad geändert.

  • Seite 8: Anzeigen Im Display

    Anzeigen im Display Die Anzeigen können nur aufleuch- Betriebsartenanzeigen ten, wenn funktionstüchtige Batterien Automatik in der Fernbedienung installiert sind. Kühlen Entfeuchten Heizen Gebläse Erscheint während der Datenübertragung. Erscheint, wenn die Fernbedienung eingeschaltet ist. Batteriezustand (Anzeige für leere Batterien) Bei diesem Geräten nicht vorhanden Erscheint, wenn der EIN-Timer (TIMER ON) eingestellt ist.

  • Seite 9: Verwendung Der Tasten

    Verwendung der Tasten Automatische Funktion Überprüfen Sie, ob die Anlage an die Stromversorgung angeschlossen ist. An der Bedientafel der Inneneinheit blinkt die Betriebsanzeige (OPERATION). 1. Durch Drücken der MODE-Taste stellen Sie die automatische Betriebsart (AUTO) ein. 2. Durch Drücken der Tasten ▲/▼ stellen Sie die gewünschte Temperatur ein.

  • Seite 10: Entfeuchtungsfunktion

    Entfeuchtungsfunktion Überprüfen Sie, ob die Anlage an die Stromversorgung angeschlossen ist. An der Bedientafel der Inneneinheit blinkt die Betriebsanzeige (OPERATION). 1. Durch Drücken der MODE-Taste stellen Sie den Entfeuchtungsmodus (DRY) ein. 2. Durch Drücken der Tasten ▲/▼ stellen Sie die gewünschte Temperatur ein.

  • Seite 11: Timer-Funktion

    Timer-Funktion Durch Drücken der TIMER ON-Taste kann die Zeit für das automatische Einschalten der Anlage programmiert werden. Durch Drücken der TIMER OFF-Taste kann die Zeit für das automatische Ausschalten der Anlage programmiert werden. Zeit für das automatische Einschalten einstellen 1. Drücken Sie die TIMER ON-Taste. Im Display der Fernbedienung erscheinen die TIMER ON-Anzeige, die zuletzt eingestellte Zeit für das automatische Einschalten und die Anzeige "H".

  • Seite 12: Beispiele Für Das Einstellen Des Timers

    HINWEIS  Sobald die Timer-Funktion von Ihnen eingestellt wird, sendet die Fernbedienung zum vorgegebenen Zeitpunkt den entsprechenden Timer-Befehl zur Inneneinheit ab. Deshalb geben Sie die Fernbedienung an eine Stelle, von der sie Befehle zur Inneneinheit gut absenden kann.  Die Zeiteinstellung für die Timer-Funktion begrenzt sich auf die folgenden Zeitwerte: 0,5, 1,0, 1,5, 2,0, 2,5, 3,0, 3,5, 4,0, 4,5, 5,0, 5,5, 6,0, 6,5, 7,0, 7,5, 8,0, 8,5, 9,0, 9,5, 10, 11, 12, 13, 14, 15,16,17, 18, 19, 20, 21, 21,22, 23 und 24.
  • Seite 13 Zeitgesteuertes Ausschalten (TIMER OFF) Die Funktion TIMER OFF ist z. B. zweckmäßig, wenn die Anlage automatisch ausgeschaltet werden soll, nachdem Sie schlafen gegangen sind. Die Klimaanlage schaltet sich zur eingestellten Zeit automatisch aus. Beispiel: Stopp Die Klimaanlage soll sich nach 10 Stunden Eingeschaltet ausschalten.
  • Seite 14 TIMER ON → TIMER OFF (AUS → EIN → Stopp) Diese Funktion ist z. B. zweckmäßig, wenn die Klima- anlage starten soll, bevor Sie erwachen, und sich ausschalten soll, nachdem Sie das Haus verlassen haben. Start Beispiel: Stopp Die Klimaanlage soll 2 Stunden nach dem Einstellen starten und 5 Stunden nach dem Einstellen sich wieder ausschalten.

  • Seite 15: Handhabung Der Fernbedienung

    Handhabung der Fernbedienung Position der Fernbedienung Verwenden Sie die Fernbedienung in einem Abstand von max. 8 m zur Klimaanlage, und zielen Sie die Fernbedienung auf den Signalempfänger an der zu bedienenden Anlage. Der Empfang eines Befehls von der Fernbedienung wird durch einen Signalton bestätigt. HINWEIS: ...

  • Seite 16: Batterietausch

    Batterietausch Die folgenden Zustände weisen auf leere Batterien hin. Ersetzen Sie die alten Batterien durch neue.  Das Gerät gibt keinen Bestätigungston aus, wenn ein Signal von der Fernbedienung abgesendet wird.  Die Anzeigen im Display der Fernbedienung sind schlecht sichtbar. Die Fernbedienung wird von zwei Batterien (R03/LR03) gespeist, die sich unter dem rückseitigen Deckel befinden.

  • Seite 18: Hersteller

    Erhaltung natürlicher Ressourcen und Vorbeugung negativer Auswirkungen auf die Umwelt und menschliche Gesundheit als Konsequenzen einer falschen Entsorgung von Abfällen. Weitere Details verlangen Sie von der örtlichen Behörde oder der nächstliegenden Sammelstelle. HERSTELLER SINCLAIR CORPORATION Ltd. 1-4 Argyll St. London W1F 7LD Great Britain www.sinclair-world.com...
