- Seite 1 Benutzerhandbuch FERNBEDIENUNG R05/BGE...
- Seite 2 Übersetzung des Original-Benutzerhandbuches...
-
Seite 3: Inhaltsverzeichnis
Stelle für zukünftige Verwendung auf. Die Bilder in dieser Anleitung sind nur informativ. Die tatsächliche Anlage kann abweichen. Die R05/BGE kann für die Klimaanlagen benutzt werden, die nur die Kühlfunktion oder sowohl die Kühl- als auch die Heizfunktion haben. -
Seite 4: Hinweise
Die effiziente Reichweite der Fernbedienung beträgt 8 m. Während der Verwendung der Fernbedienung den Sendeteil der Fernbedienung auf den Sensor des Innengerätes zielen. PARAMETER DER FERNBEDIENUNG Modell R05/BGE Nennspannung 3,0 V (2 alkalische Batterien LR03) Min. Betriebsspannung 2,4 V Reichweite... -

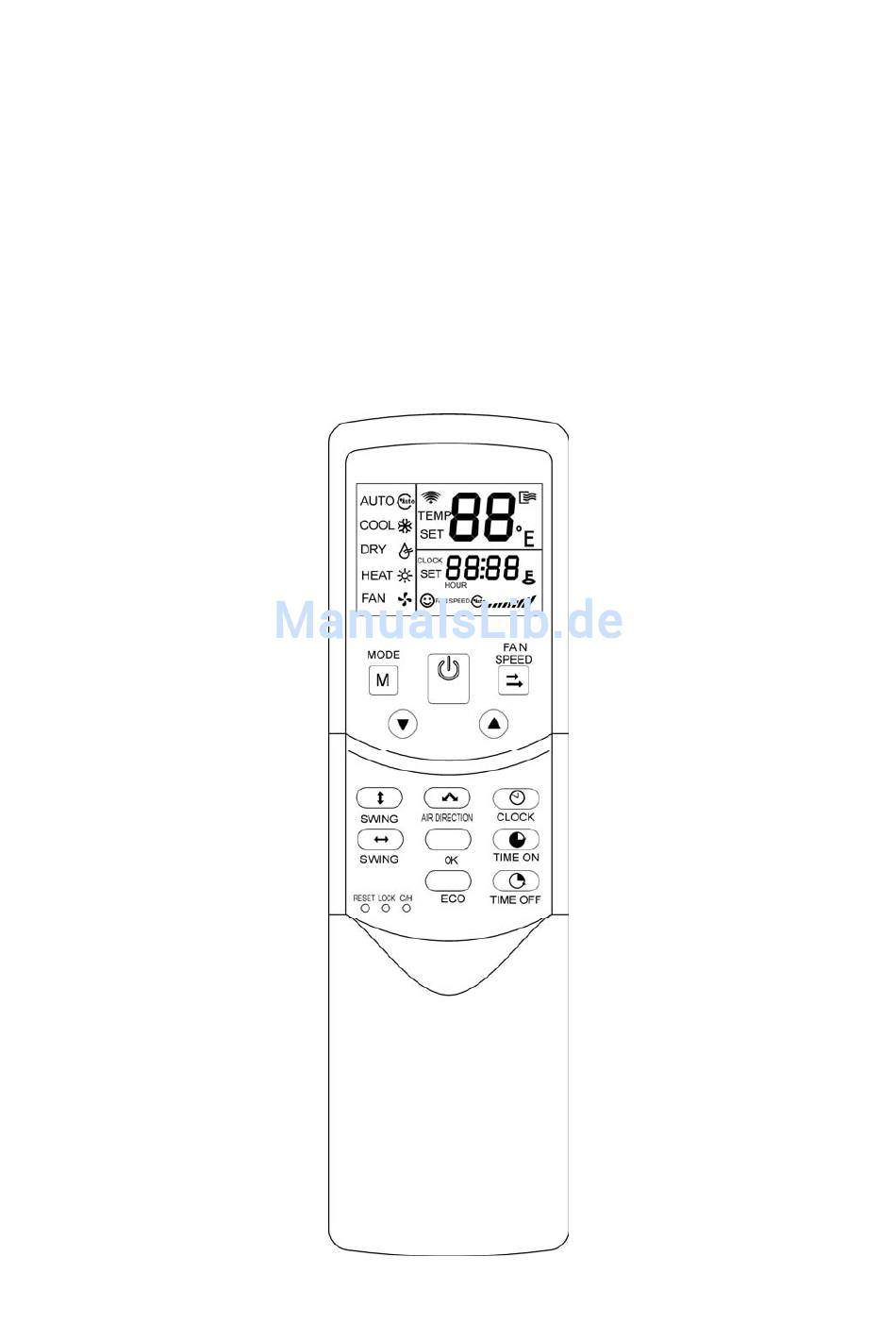

Seite 5: Übersicht Der Funktionen Der Fernbedienungstasten
ÜBERSICHT DER FUNKTIONEN DER FERNBEDIENUNGSTASTEN Einstellung der Einstellung der Gebläsedrehzahl Betriebsart Einstellung Einstellung Einstellung der Richtung Ein/Aus der ausgeblasenen Luft Schwenkbewegung der Einstellung der Uhrzeit vertikalen Lamellen Schwenkbewegung der Einstellung der EIN-Zeit horizontalen Lamellen Einstellung der AUS-Zeit Reset Bestätigungstaste Sperre Sparbetrieb Kühlen/Heizen Abb. -
Seite 6: Fan Speed
MODE-Taste: Durch Drücken dieser Taste wird die Betriebsart in der folgenden Reihenfolge zyklisch gewechselt: AUTO (automatisch), COOL (Kühlen), DRY (Entfeuchten), HEAT (Heizen) und FAN (nur Gebläse), wie im folgenden Bild dargestellt: HINWEIS: Bei den nur zum Kühlen bestimmten Geräten kann die Heizfunktion nicht benutzt werden. - Seite 7 TIME OFF-Taste: Durch Drücken dieser Taste wird der Zeitpunkt eingestellt, zu dem die Klimaanlage ausgeschaltet wird. Durch jedes Drücken wird die eingestellte Zeit um 0,5 Stunden erhöht. Sobald die Zeiteinstellung 10:00 erreicht wird, wird sich die Zeit durch jedes Tastendruck um 1 Stunde erhöhen. Die Funktion des zeitgesteuerten Ausschaltens wird aufgehoben, wenn die Zeit 0:00 eingestellt wird.
-
Seite 8: Namen Und Funktionen Der Fernbedienungsanzeigen
NAMEN UND FUNKTIONEN DER FERNBEDIENUNGSANZEIGEN Displaytafel Temperatur Sendeanzeige Ein/Aus Betriebsart Zeit Sperre zeitgesteuertes Ein-/ Ausschalten Sparmodus Gebläsedrehzahl Abb. 2 TEMP-Wert (Temperatur): Zeigt die eingestellte Temperatur an. Die Soll- Temperatur wird mit den Tasten eingestellt. Während der Betriebsart nur Gebläse erscheint keine Anzeige in diesem Bereich. TRANSMISSION-Anzeige (Übertragung): Diese Anzeige blinkt, wenn die Fernbedienung ein Signal zum Innengerät aussendet. -
Seite 9: Verwendung Der Fernbedienung
FAN SPEED-Anzeige (Gebläsedrehzahl): Durch Drücken der FAN SPEED-Taste die gewünschte Gebläsedrehzahl auf AUTO (automatisch), LOW (niedrig), MED (mittel) oder HIGH (hoch) einstellen. Die Ausgangseinstellung für Geräte ohne mittlere Drehzahl ist die hohe Drehzahl. HINWEIS: Alle Symbole gleichzeitig werden nur bei der ersten Installation der Batterien oder durch Rücksetzen angezeigt. -
Seite 10: Entfeuchtungsbetrieb
ENTFEUCHTUNGSBETRIEB 1. Den DRY-Modus (Entfeuchten) mit der MODE-Taste anwählen. 2. Mit der Taste TEMP. die gewünschte Temperatur einstellen. Der Einstellbereich ist im Allgemeinen von 17–30 °C. 3. ON/OFF-Taste drücken. Die Betriebsanzeige am Innengerät leuchtet, und die Klimaanlage fängt an, im Entfeuchtungsbetrieb zu arbeiten. Zum Stoppen des Gerätebetriebs wieder die ON/OFF-Taste drücken. - Seite 11 3. Wenn die Einstellungen der EIN- und AUS-Zeit 10 Stunden nicht überschreiten, wird die AUS-Zeit um 0,5 Stunden höher eingestellt, als die EIN-Zeit. Wenn die Einstellungen der EIN- und AUS-Zeit 10 Stunden überschreiten, wird die AUS- Zeit um 1 Stunde höher eingestellt, als die EIN-Zeit. 4.
