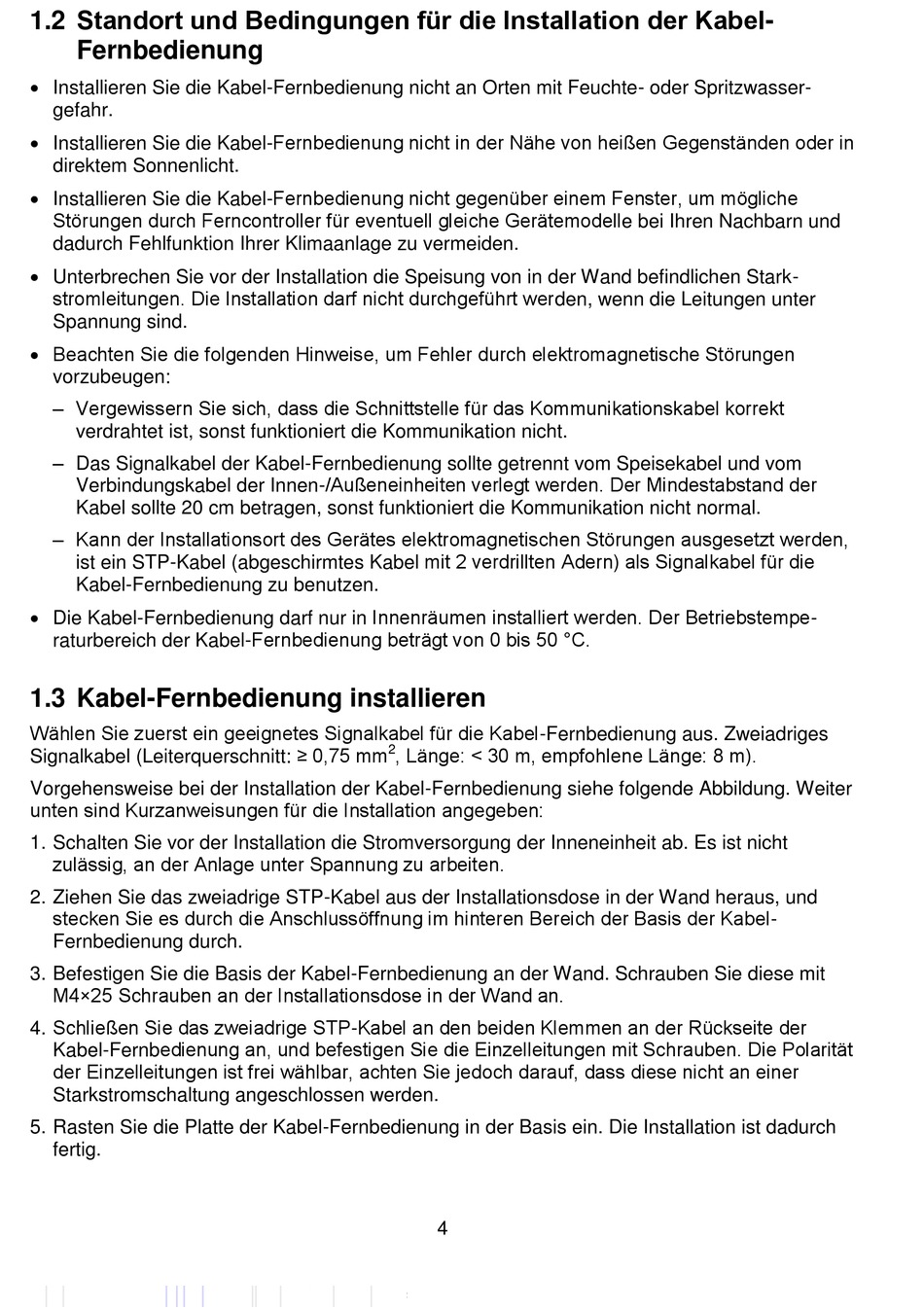

1.2 Standort und Bedingungen für die Installation der Kabel-
Fernbedienung
Installieren Sie die Kabel-Fernbedienung nicht an Orten mit Feuchte- oder Spritzwasser-
gefahr.
Installieren Sie die Kabel-Fernbedienung nicht in der Nähe von heißen Gegenständen oder in
direktem Sonnenlicht.
Installieren Sie die Kabel-Fernbedienung nicht gegenüber einem Fenster, um mögliche
Störungen durch Ferncontroller für eventuell gleiche Gerätemodelle bei Ihren Nachbarn und
dadurch Fehlfunktion Ihrer Klimaanlage zu vermeiden.
Unterbrechen Sie vor der Installation die Speisung von in der Wand befindlichen Stark-
stromleitungen. Die Installation darf nicht durchgeführt werden, wenn die Leitungen unter
Spannung sind.
Beachten Sie die folgenden Hinweise, um Fehler durch elektromagnetische Störungen
vorzubeugen:
– Vergewissern Sie sich, dass die Schnittstelle für das Kommunikationskabel korrekt
verdrahtet ist, sonst funktioniert die Kommunikation nicht.
– Das Signalkabel der Kabel-Fernbedienung sollte getrennt vom Speisekabel und vom
Verbindungskabel der Innen-/Außeneinheiten verlegt werden. Der Mindestabstand der
Kabel sollte 20 cm betragen, sonst funktioniert die Kommunikation nicht normal.
– Kann der Installationsort des Gerätes elektromagnetischen Störungen ausgesetzt werden,
ist ein STP-Kabel (abgeschirmtes Kabel mit 2 verdrillten Adern) als Signalkabel für die
Kabel-Fernbedienung zu benutzen.
Die Kabel-Fernbedienung darf nur in Innenräumen installiert werden. Der Betriebstempe-
raturbereich der Kabel-Fernbedienung beträgt von 0 bis 50 °C.
1.3 Kabel-Fernbedienung installieren
Wählen Sie zuerst ein geeignetes Signalkabel für die Kabel-Fernbedienung aus. Zweiadriges
Signalkabel (Leiterquerschnitt: ≥ 0,75 mm
Vorgehensweise bei der Installation der Kabel-Fernbedienung siehe folgende Abbildung. Weiter
unten sind Kurzanweisungen für die Installation angegeben:
1. Schalten Sie vor der Installation die Stromversorgung der Inneneinheit ab. Es ist nicht
zulässig, an der Anlage unter Spannung zu arbeiten.
2. Ziehen Sie das zweiadrige STP-Kabel aus der Installationsdose in der Wand heraus, und
stecken Sie es durch die Anschlussöffnung im hinteren Bereich der Basis der Kabel-
Fernbedienung durch.
3. Befestigen Sie die Basis der Kabel-Fernbedienung an der Wand. Schrauben Sie diese mit
M4×25 Schrauben an der Installationsdose in der Wand an.
4. Schließen Sie das zweiadrige STP-Kabel an den beiden Klemmen an der Rückseite der
Kabel-Fernbedienung an, und befestigen Sie die Einzelleitungen mit Schrauben. Die Polarität
der Einzelleitungen ist frei wählbar, achten Sie jedoch darauf, dass diese nicht an einer
Starkstromschaltung angeschlossen werden.
5. Rasten Sie die Platte der Kabel-Fernbedienung in der Basis ein. Die Installation ist dadurch
fertig.
2
, Länge: < 30 m, empfohlene Länge: 8 m).
4
